机房建设系统设计方案 （机房供配电系统）

第一章 设计原则

       机房工程改造的总体规划及工程建设，应充分考虑和遵循以下原则：

1.1 科学性和系统性

       计算机机房的设计和工程实施首先要体现科学性，首先要严格按照国家现有的规范、标准来进行综合设计和施工；其次要从多元系统性的角度来考虑。机房不只是一个简单计算机设备摆放的场所，而是由结构装饰系统、动力供配电系统、综合布线系统、空调系统、消防灭火系统和报警系统、接地防雷系统、安保门禁系统等十多个系统组成的综合系统工程，各系统均不是相互隔离的，而是有密切的关联，要求综合考虑计算机机房各个系统之间运行的系统性。

1.2 经济型和适用性

       根据机房现有系统目前和今后五年内对综合环境的要求，并有适当的超前，设定计算机机房功能、区域及性能的具体指标。同时，还应避免由于过高的设置机房综合环境、技术参数，而带来的设备、设施、规模和档次不必要的提高，造成项目投资总额过大。

1.3 美观性和舒适性

       机房在满足先进、可靠、安全、适用、系统性的前提下，还需要满足一定的美观性和舒适性。因此，对机房现有使用面积进行了功能区域划分，达到突出重点区域、确保使用功能齐备、总体机房区域视野开阔、便于观察管理的目的；其次合理配置和使用机房专用装饰材料，使建成后的机房达到美观、舒适、赏心悦目的效果。

第二章 设计标准

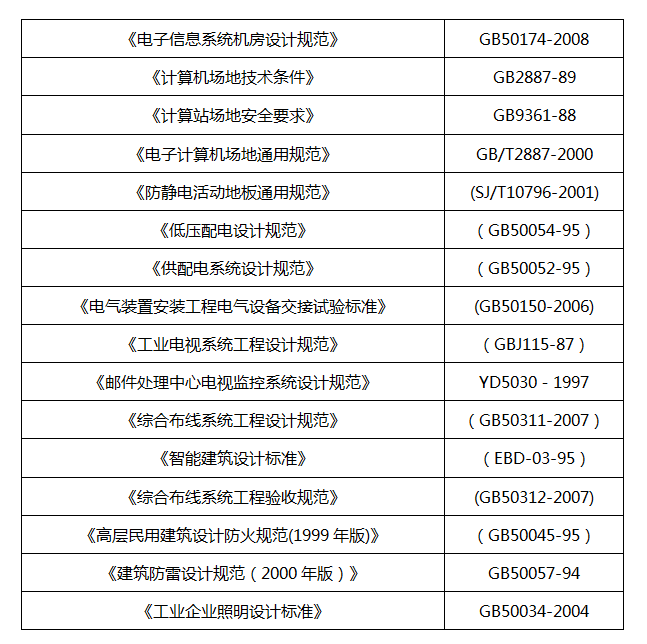

       机房改造系统工程应该按照《电子信息系统机房设计规范》GB50174-2008中的B级标准进行设计和施工，其它非计算机机房系统标准按单一系统行业标准执行，参考的设计依据如下：



第三章 项目概况

       本项目中机房面积约为50平方米。机房内存放高档的服务器及网络设备，机房建设设计考虑到可扩展性，能适应未来5年的发展需要；

第四章 机房设计参数

       根据机房内各类计算机设备对机房环境的技术指标要求，综合对应计算机GB标准，以 B类机房为主要设计标准，具体技术指标如下 4.1环境要求  开机时：温度(夏季) 23±1℃，(冬季)20±2℃，变化率<5℃/h，不凝露； 湿度  40％--55％ 停机时：温度 5℃--35℃，变化率<5℃/h，不凝露； 湿度  40％--70％ 不间断电源电池室温度：15℃～25℃ 尘净度：主要工作区域尘埃的粒径大于或等于0.5μm的个数应小于或等于18000粒/ cm3 （相当于500000粒/ 英尺3）；

       噪音：5点测试平均值<68dB  磁场干扰环境场强：≤800A/m； 无线电干扰场强：频率范围0.15～1000MHz时不大于126dB； 主机房和辅助区内绝缘体的静电电位不应大于1kV； 停机条件下，主机房地板垂直级水平向的振动加速度不大于500mm/s2； 噪声为<65dB。

2) 供配电要求：

       根据相应标准：应采用TN-S系统（三相五线）

       电网电压允许变动范围应为－10％～＋7％；

       频率允许变动范围为±0.2Hz～±0.5Hz（容量不够时）；

       过电压：按GB 18481-2001；

       谐波：按GB/T 15549－1993；

第五章  系统设计

       机房供配电系统为机房的动力电源。合理科学的配电管理设计为机房安全、稳定的运行起着非常重要的作用。设计包括：动力配电、强电管道、机房区域照明。

5.1 配电管理要求

      1）所有电力电缆、电线均用金属槽、管屏蔽安装。通信电缆另铺线槽，两类线缆不混装于同一槽管。

      2）每个机柜输送两路电源，服务器和网络机柜配置2条220V的供电线路，采用BVR4mm2电源线。两路供电采用末端采用16A/1P或32A/3P的工业连接器，设置于机柜地板下。

      3）每个服务器和网络机柜配置两根7位插孔16A输入10A输出的国标PDU电源条。工业连接器一端接自配电柜，另一端接到机柜的PDU电源条上。机柜内的所有设备插头插到PDU插孔上。

       配电柜要求采用自动空气开关控制，并设过负荷、短路保护。为了提高电源系统的可靠性，配电柜采用国产安全型柜体并配梅兰日兰器件，还须配置智能电量仪。市电配电柜中总空开带自动脱扣功能，当消防动作时，提供一个信号，空开自动跳闸，机组电源自动切断，关掉空调及新风机，以利及时消除灾情。

       机柜采用双回路供电，方便管理维护，提高机房用电的安全性。

       配电柜作为机房供、配电系统的核心，是保证机房设备安全、可靠运行的前提。配电柜均采用自动空气开关控制，设过负荷及短路保护，同时具有独立的零地汇流排。配电柜内全部采用进口器件，电流表、电压表、指示灯、转换开关等全部采用进口或合资产品。每台配电柜、配电柜根据实际用电情况和可扩充容量进行设计。

5.2  配电柜技术指标如下

      符合GB7251－97《低压成套开关设备》国家标准；规格为400*800*2000。

      具有电流、电压显示表及电源指示灯。

      支持交流频率为50Hz，额定电压380V及以下、三相五线电力系统。

      主要组成部分：柜体、柜门、后封板、上进出线孔封板、零线及接地母排、电器元件及其导轨、辅材等。

      柜主构架采用角钢、冷扎板焊接而成。前门采用钢化玻璃门。

      环境温度要求为-5℃～+40℃；24小时平均温度不高于35℃。

      配电管线要求：机房内所有强电管道采用地板下走线方式：金属国标200×100mm槽式桥架、KBG25金属管、φ25金属软管、86型接线、分线盒。

5.3 管线敷设及设备接线要求：

       1）管线敷设及设备接线必须符合<<电气安装工程施工及验收规范>>。

       2）强电线路和弱电线路应分开穿行

       3）综合布线系统使用 Cat.6 UTP

       4）线槽、电缆管线的走向除了满足图纸设计要求外,还应依据现场实际情况和末端设备的实际位置作适当的调整。

必须做好所有线路及信息点的标签,并说明标签规则。
