工人体育馆


背景概况

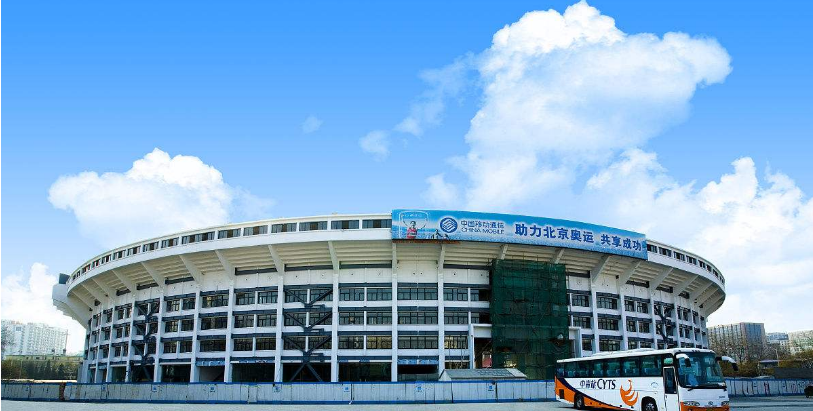

北京工人体育馆位于北京市朝阳区三里屯工人体育场北路,是为1961年4月举办第26届世界乒乓球锦标赛兴建的,它也是最早出现在新中国邮票上的体育馆。该馆建成于1961年2月28日,能容纳1.5万名观众。工人体育馆是工人体育场三组建筑群:北京工人体育场、北京工人体育馆和游泳场中的重要组成部分。作为体育比赛馆场和演艺活动场地,北京工人体育馆已经举办了数千场活动,成为北京重要的娱乐、体育活动中心。


具体需求

1、该体育场为国家重点赛事举办场所,场馆内运行着体系化的赛事支持与数据后台处理网络机房,体系化网络机房的稳定运行需要较为稳定的供电环境,现有的低压供配电系统并未采取防雷击电磁脉冲的屏蔽措施,对于整个低压供配电系统运行体系的安全保障存在一定风险,而因此引发事故所造成的损失是国家相关部门所不想看到的;
2、该场馆相对高度与四周建筑较突出,为直击雷打击范围内,现有外部接闪装置已锈蚀严重,存在断裂现象以无法为场馆提供完整的保护范围;

3、场馆内部各类数据采集及处理存储机房内数据终端与用电设备众多,金属用电设备之间应采取防电位差的等电位连接措施,以期将电位差降至最低,确保设备后台正常运行;


设计方案

编号

产品名称

型号

安装位置

1

电源一级电涌保护器

TPS B50 Pro 4P

总配电室进线柜

2

电源二级电涌保护器

TPS C40 4P

电梯电源柜

3

电源三级电涌保护器

TPS D10 JF

机房用电设备前端

4

机房等电位

铜排、铜带

机房静电地板下

5

接闪杆

6米

篮球馆楼顶(5根)


实施效果评估

北京工人体育馆经过此次雷电防护装置安全改造,奥运赛事期间,其低压配电线路运行平稳,未出现直击雷击中场馆顶部现象,其各类数据处理机房运行正常,未出现因雷电引发的安全事故,整体效果达到了预期的水平。
