五棵松奥林匹克篮球馆


背景概况

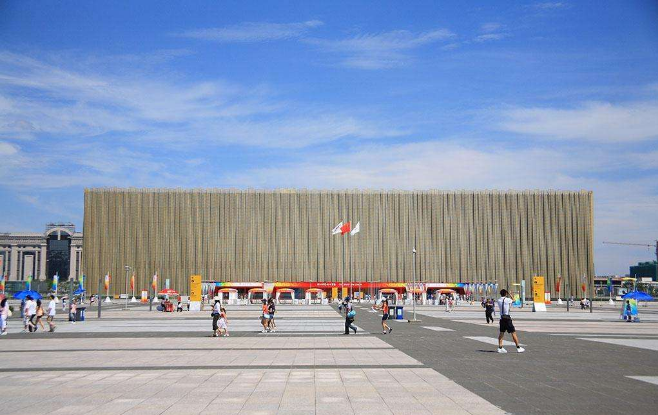

五棵松奥林匹克篮球馆是2008年北京奥运会篮球项目的比赛场馆。位于北京西四环五棵松桥东北角,毗邻地铁一号线五棵松站,建筑面积6.3万平方米,分竞赛层(场地所在层)、首层、包厢层和三层,可容纳观众18000人。


具体需求

1、五棵松奥林匹克篮球馆相对高度较为突出,易遭受直击雷打击,应采取外部防雷接地措施;
2、该场馆为大型国际赛事举办场所,控制中心运行着体系化的网络机房,作为国家级赛事的承办单位,体系化网络机房的稳定运行需要较为稳定的供电环境,现有的低压供配电系统并未采取防雷击电磁脉冲的屏蔽措施,对于整个低压供配电系统运行体系的安全保障存在一定风险,而因此引发事故所造成的损失是该公司所无法接受的;

3、整个场馆内部运行着为各项功能及后勤保障提供服务的各类网络机房,机房内部存放着各类数据接收、数据处理及数据存储设备,各金属用电设备间应做等电位连接处理,防止因电位差过高引发的安全事故;


设计方案

编号

产品名称

型号

安装位置

1

电源一级电涌保护器

TPS B50 Pro 4P

总配电室进线柜

2

电源二级电涌保护器

TPS C40 4P

电梯电源柜

3

电源二级电涌保护器

TPS B65 3P+N

各楼分配电箱及风机配电箱

4

机房等电位

铜排、铜带

机房静电地板下

5

信号线电涌保护器

TTS-VF-24/4S

室外摄像头及红外对射

6

接闪杆

5米

篮球馆楼顶(5根)


实施效果评估

五棵松奥林匹克篮球馆经过全面的防雷装置安装,天面平台加装接闪杆并与地网连接为场馆提供外部防直击雷保护,内部低压配电线路加装国内知名品牌TOWE的适配电涌保护器以及信号传输线路的信号浪涌保护器,为赛事活动的开展提供了保障,未出现因雷电引发的安全事故。
