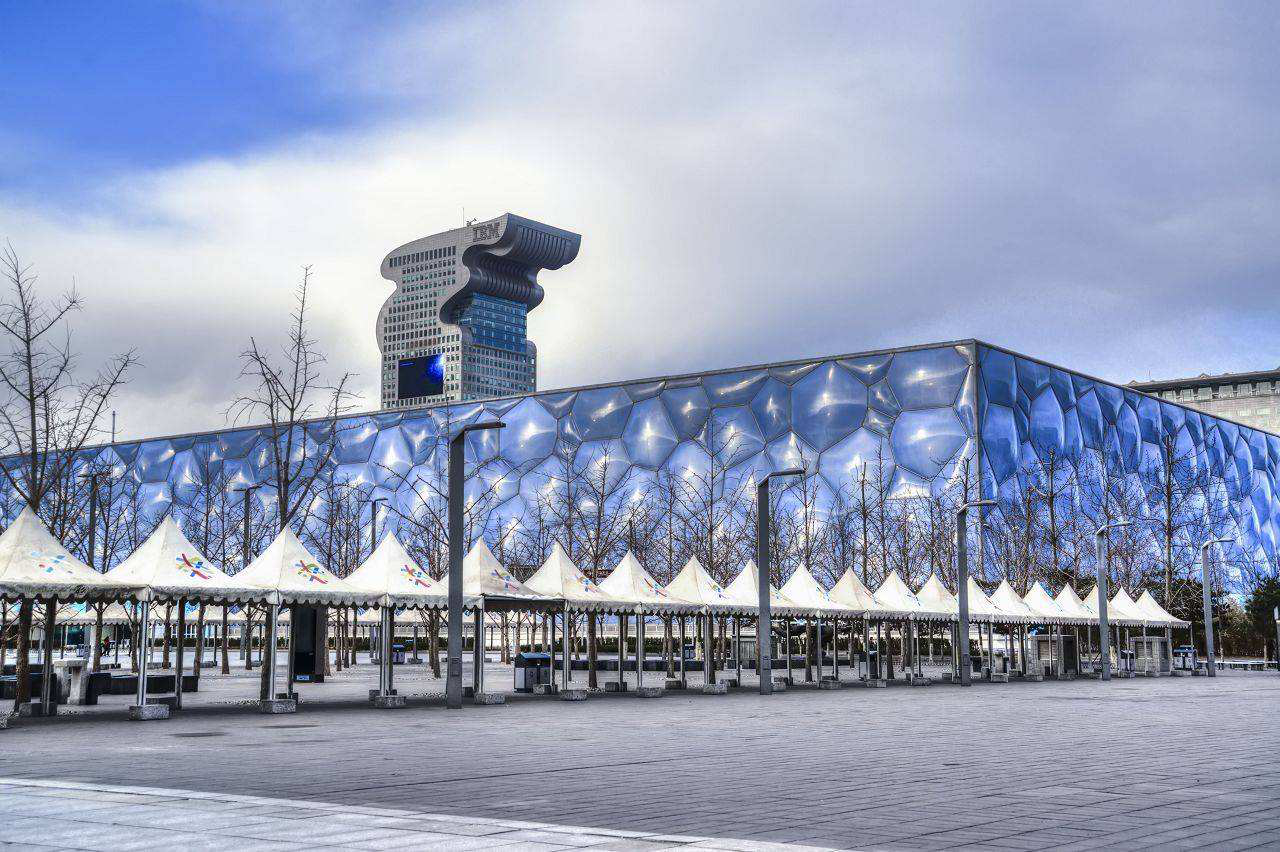

国家游泳中心(水立方)


背景概况

国家游泳中心又称“水立方”(Water Cube)位于北京奥林匹克公园内,是北京为2008年夏季奥运会修建的主游泳馆,也是2008年北京奥运会标志性建筑物之一。

它的设计方案,是经全球设计竞赛产生的“水的立方”([H2O]3)方案。其与国家体育场(俗称鸟巢)分列于北京城市中轴线北端的两侧,共同形成相对完整的北京历史文化名城形象。


具体需求

1、国家游泳中心同样作为08北京奥运主场馆之一,主要承办水上比赛项目,作为设计超前的场馆,内外部的灯光搭配,场馆比赛设施的运行及各项辅助系统与安保系统的正常运行,都对整个电力供配系统提出了较为严格的要求,机房内不间断供电系统更是不能出现任何差错;
2、场馆内外部监控摄像装置及其后台运行处理设备均为高端产品,造价高昂,但外部监控系统部分直接处于直接雷击范围内,外部监控装置通过信号传输线路与后台运行处理机房作实时传输,该线路由于直接贯穿场馆内外部,应对其进行防雷击电磁脉冲处理以确保后台处理设备的正常运作;


设计方案

编号

产品名称

型号

安装位置

1

电源一级电涌保护器

TPS B50 Pro 4P

水立方总配电机房电源(1组)

2

电源二级电涌保护器

TPS C40 3P+N

电梯电源柜(2组)

3

电源三级电涌保护器

TPS B65 3P+N

各楼分配电箱及风机配电箱(4组)

4

信号线电涌保护器

TTS-VF-24/4S

室外摄像头及红外对射


实施效果评估

国家游泳中心(水立方)经过对其低压供配电系统的防雷电电涌的屏蔽处理,保障了各项赛事用电设备的正常运转,未出现因雷雨天气引发的线路安全事故;场馆的视频摄像及监控系统由于在设计之初就加入了相应的防雷击电磁脉冲的屏蔽措施,整套系统现运行正常。
