国家体育场


背景概况

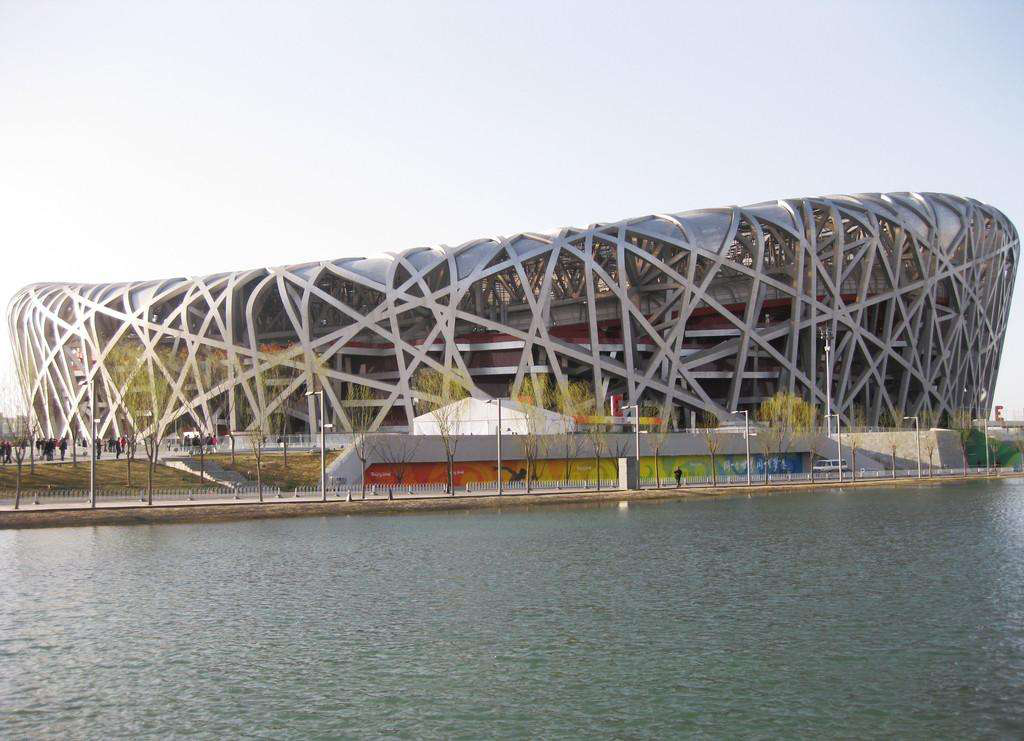

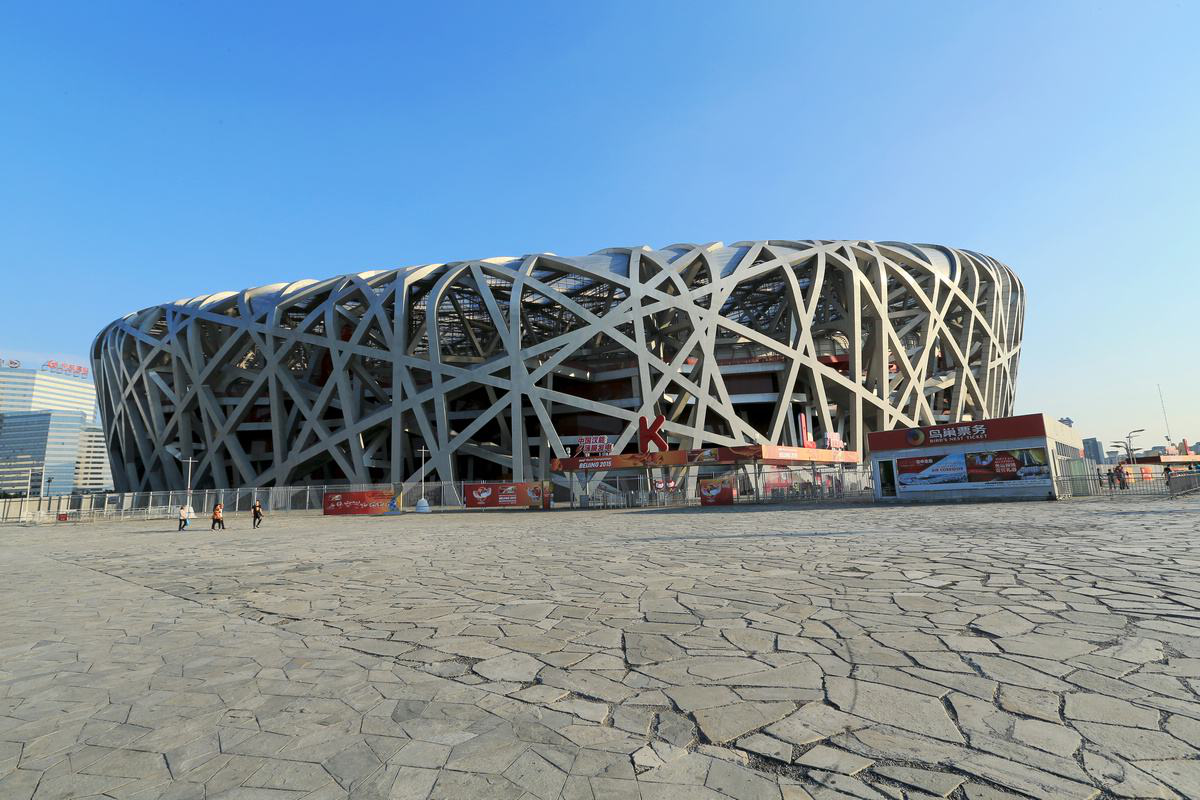

国家体育场(鸟巢)位于北京奥林匹克公园中心区南部,为2008年北京奥运会的主体育场。工程总占地面积21公顷,场内观众坐席约为91000个。举行了奥运会、残奥会开闭幕式、田径比赛及足球比赛决赛。奥运会后成为北京市民参与体育活动及享受体育娱乐的大型专业场所,并成为地标性的体育建筑和奥运遗产。


具体需求

1、国家体育场作为北京08奥运会主场馆之一,承担多项奥运赛事职责,场馆内面积巨大,有完善的安保及后勤保障设施,系统化的现代化设施需要稳定可靠的电力供应,低压配电线路内应设置应对雷雨天气及强电流的防范及处理措施;
2、场馆内外部分布着先进的视频摄像及监控设备,部分设备直接暴露在场馆外部,室外监控系统通过信号线路与室内监控机房连接实时传输数据,内外部作信号传输的线路应加装防雷击电磁脉冲措施以确保后台运行机房设备不会受到外部传输线路带来的雷击电磁脉冲影响;

3、场馆内中控室及各类数据机房在赛事期间不允许出现任何差错包括雷雨天气,机房内部应设计防雷等电位及防雷接地措施,以保证机房设备间电位差降至最低并与整个建筑的庞大地网保持良好的导通性。


设计方案

编号

产品名称

型号

安装位置

1

电源一级电涌保护器

TPS B50 Pro 4P

总配电室进线柜

2

电源二级电涌保护器

TPS C40 3P+N

电梯电源柜

3

电源二级电涌保护器

TPS B65 3P+N

各楼分配电箱及风机配电箱

4

信号线电涌保护器

TCS-CoaxB-TV/S

室外摄像头

5

信号线电涌保护器

TTS-VF-24/4S

室外摄像头及红外对射

6

机房等电位

铜排、铜带

机房静电地板下


实施效果评估

国家体育场(鸟巢)的整个建造及维护过程中,通过对低压配电线路加装国内知名品牌TOWE的适配防雷器保障了线路运行的稳定,系统化的监控摄像装置也进行了防雷击电磁脉冲的屏蔽处理,后台运行设备机房内通过等电位连接措施降用电金属设备间的电位差降至了最低,以提高赛事期间的设备应对强电流的能力。
