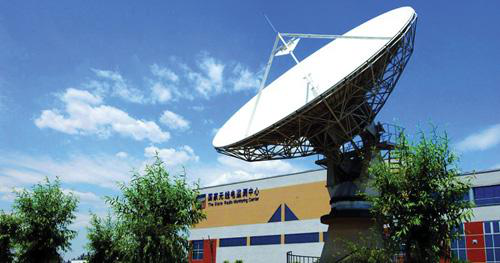

国家无线电监测中心


背景概况

国家无线电监测中心建有先进的国家无线电短波/卫星监测网(其中北京监测站已加入ITU国际无线电监测网)、北京及周边地区无线电超短波监测网、全国无线电管理信息系统、频谱工程实验室、无线电设备检测实验室及国家无线电管理指挥调度中心等无线电管理技术设施。


具体需求

1. 该无线电监测中心主要功能就是对区域范围内无线电信号进行二十四小时监测,大型设备的运行需要稳定的电力供应并且对电压波动比较敏感,因此对雷击引发的电磁脉冲有严格的防护要求,现有的防护设施已严重老化;
2. 无线电信号收发装置需要为后台处理装置提供准确的信号数据,并且对信号精准度及稳定性要求极高,现有传输线路并未做防浪涌处理;


设计方案

编号

产品名称

型号

安装位置

1

电源一级电涌保护器

TPS B50 Pro 4P

总配电机房电源(1组)

2

电源二级电涌保护器

TPS C40 4P

机房UPS输入电源柜(2组)

3

电源三级电涌保护器

TPS D10 JF

机柜设备前端(4组)

4

天馈线电涌保护器

TCS-G-N-50MF

单向卫星信号输入端(1组)

5

天馈线电涌保护器

TCS-G-N-50MF

双向卫星信号输入端(2组)


实施效果评估

国家无线电监测中心经过这次低压配电线路及信号传输线路的雷电防护装置安全改造之后,无线电信号收发系统运行正常,无雷电流引发的重大事故,信号传输线路工作环境良好,信号质量未受雷击影响。
