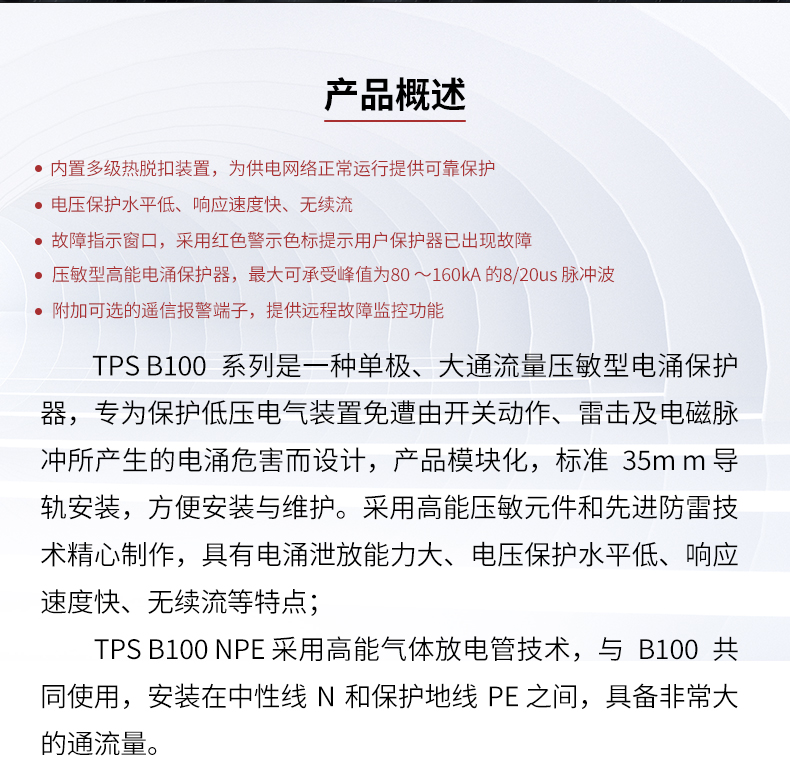

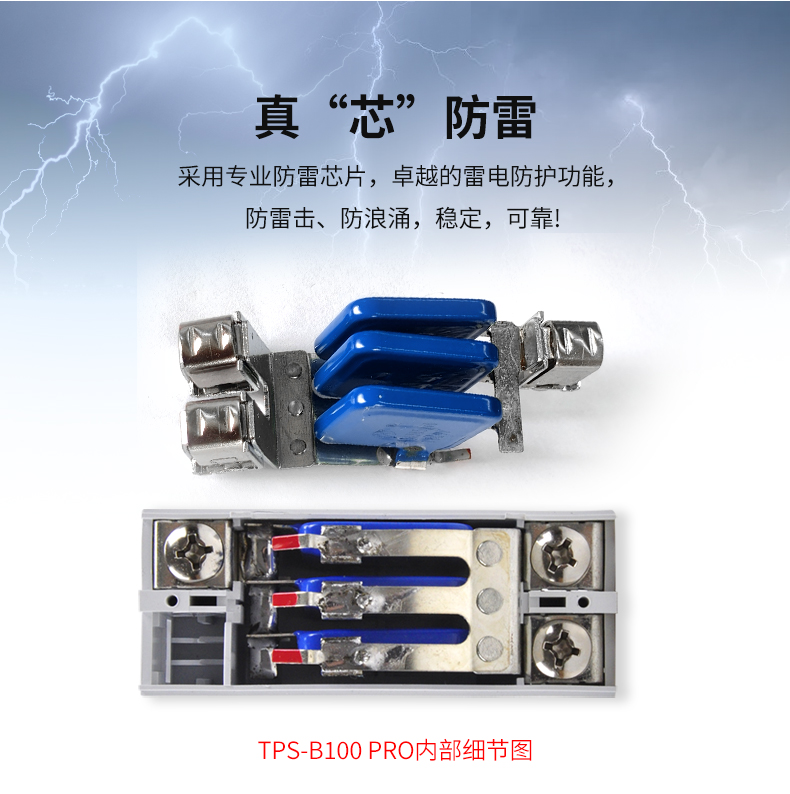

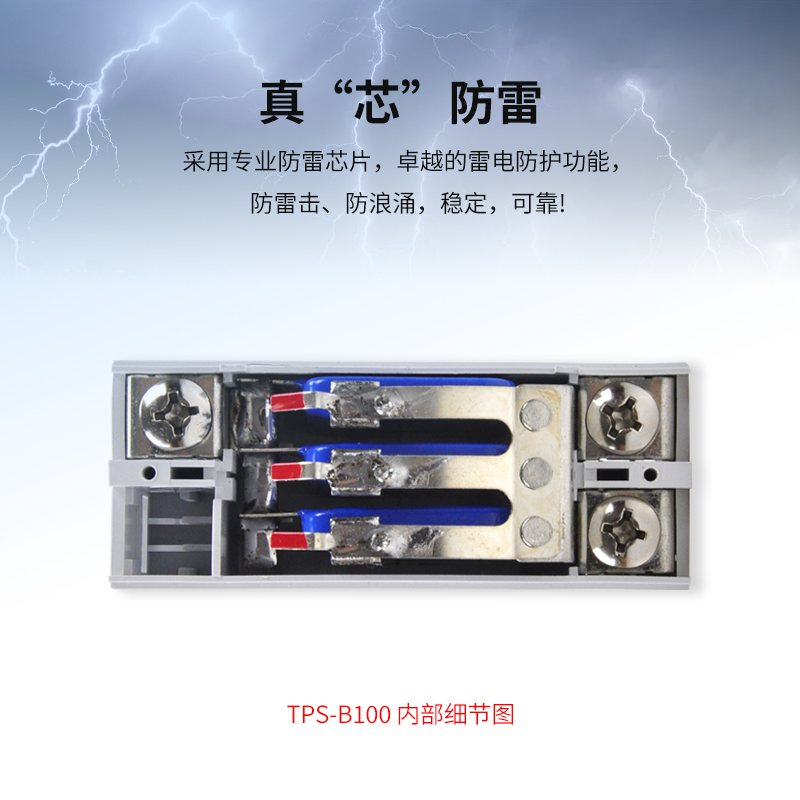

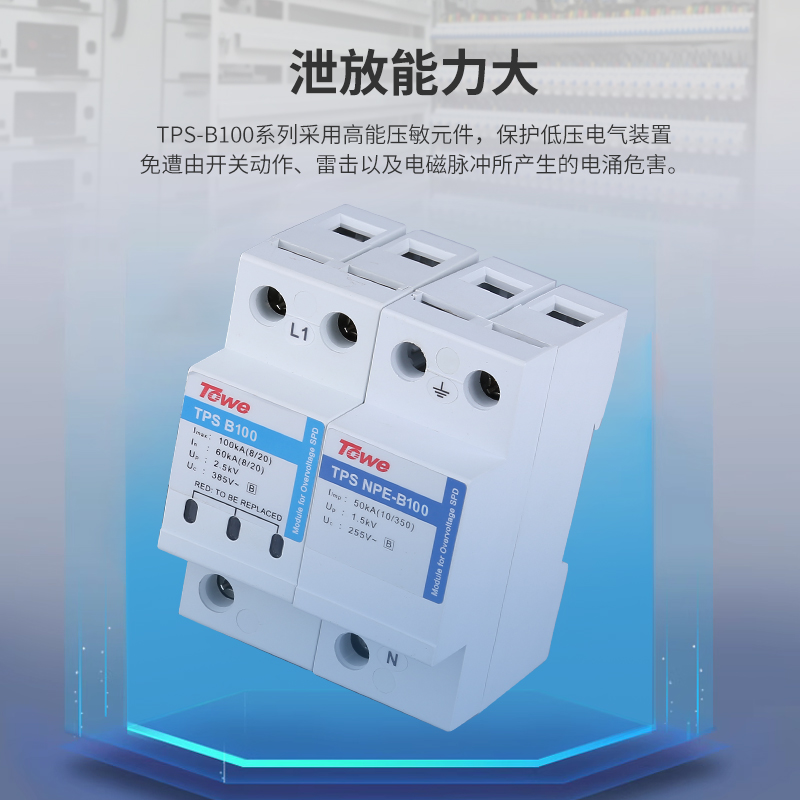

  TPS B160/B120 /B100/B80系列是一种单极、大通流量压敏型电涌保护器,专为保护低压电气装置免遭由开关动作、雷击及电磁脉冲所产生的电涌危害而设计,产品模块化,标准35mm导轨安装,方便安装与维护。采用高能压敏元件和先进防雷技术精心制作,具有电涌泄放能力大、电压保护水平低、响应速度快、无续流等特点;

  TPS B160/B120 /B100/B80 NPE采用高能气体放电管技术,与B160/B100/B80共同使用,安装在中性线N和保护地线PE之间,具备非常大的通流量。


产品特点:

 ◎ 内置多级热脱扣装置,为供电网络正常运行提供可靠保护

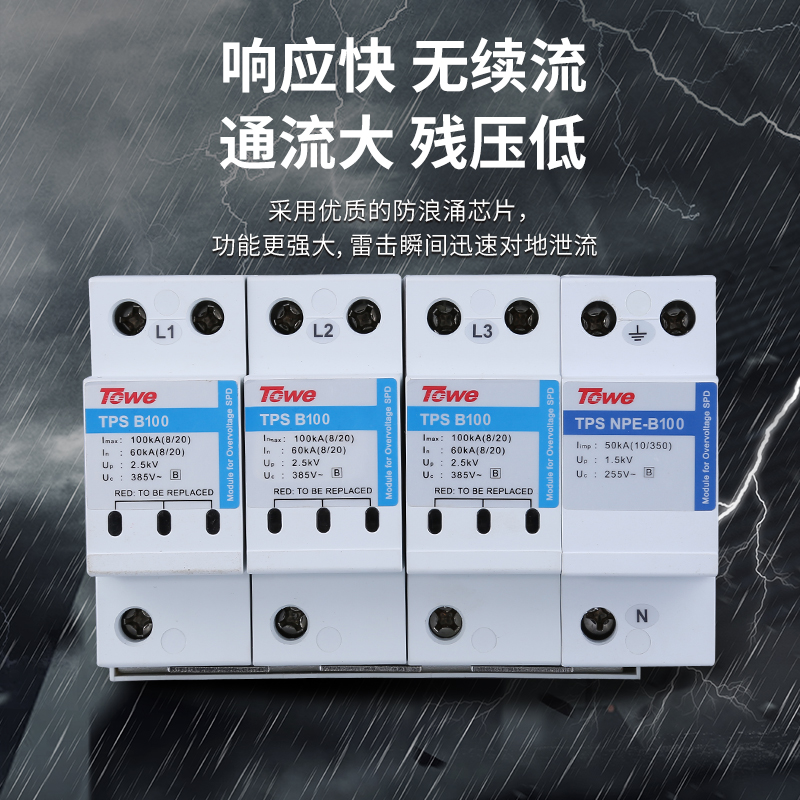

 ◎ 电压保护水平低、响应速度快、无续流
 ◎ 故障指示窗口,采用红色警示色标提示用户保护器已出现故障
 ◎ 压敏型高能电涌保护器,最大可承受峰值为80~160kA的8/20us脉冲波
 ◎ 附加可选的遥信报警端子,提供远程故障监控功能

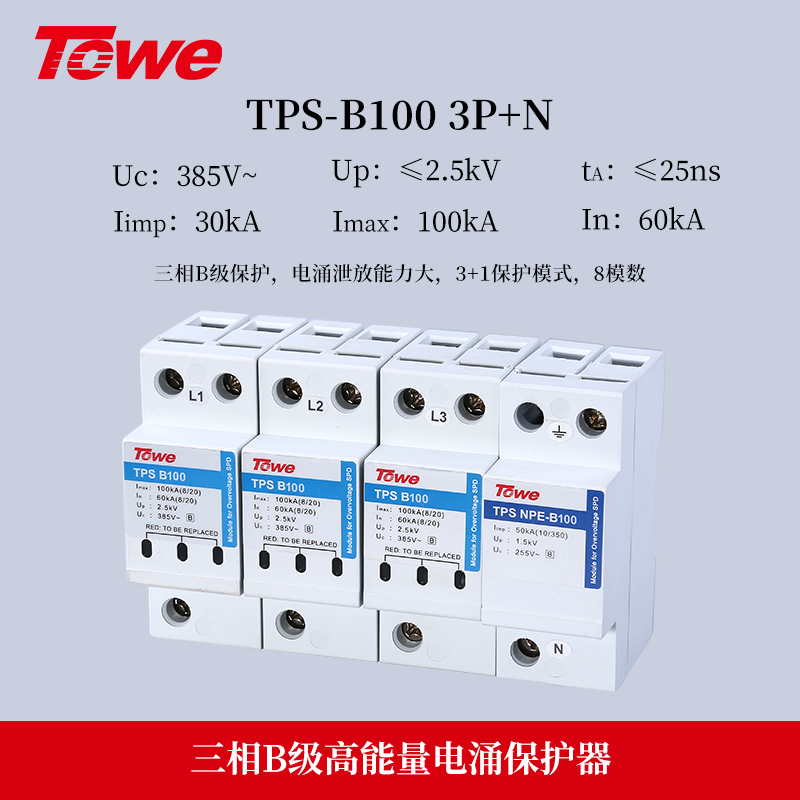

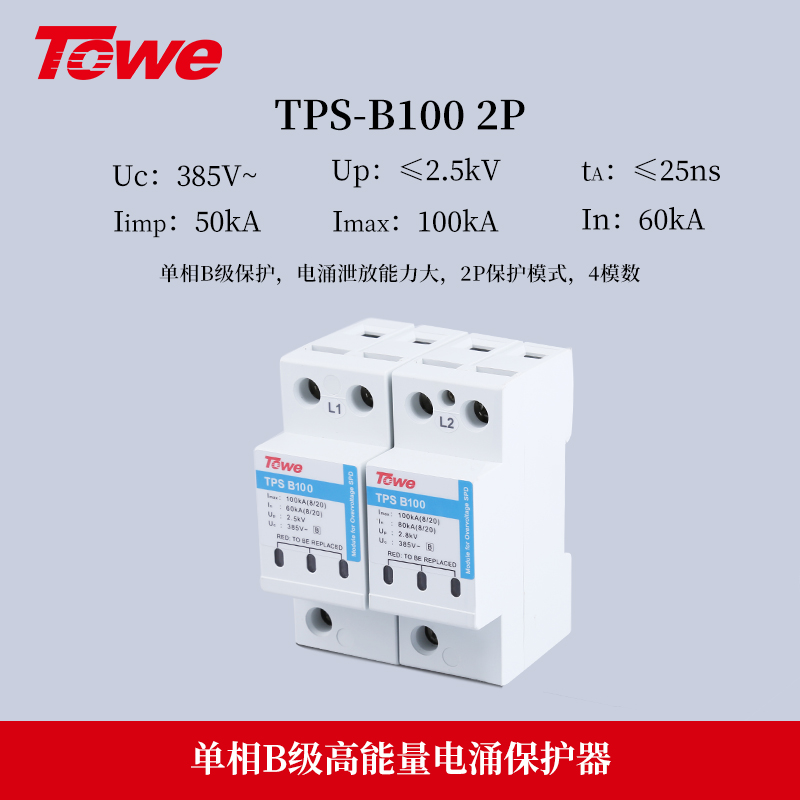

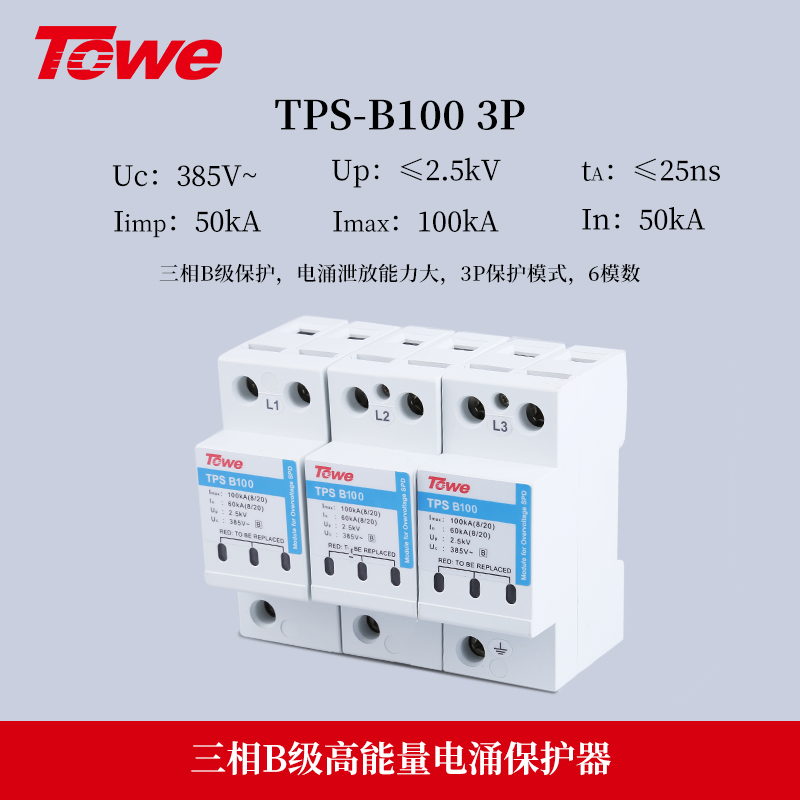

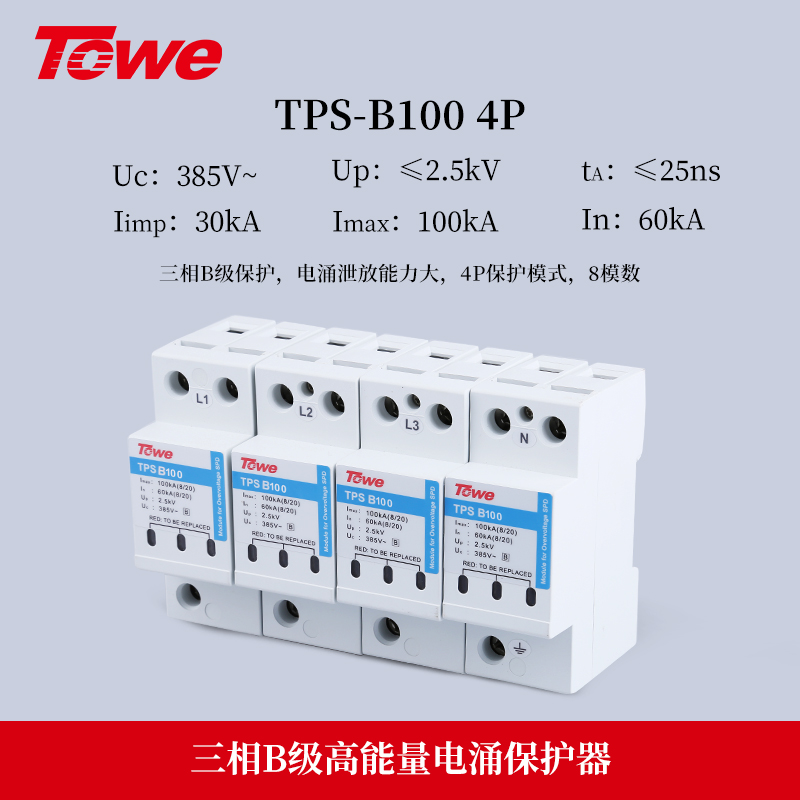

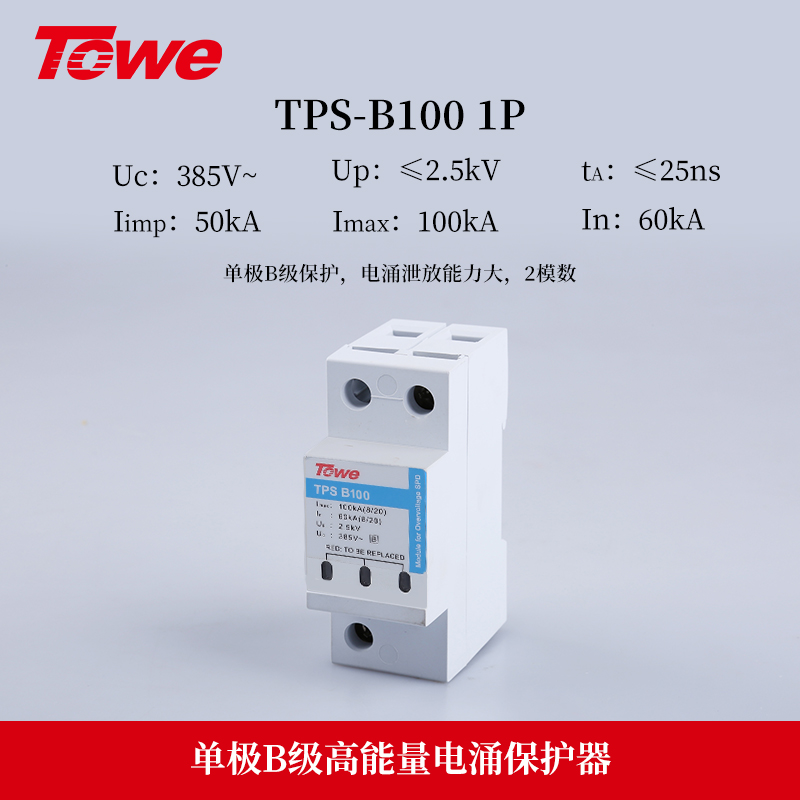

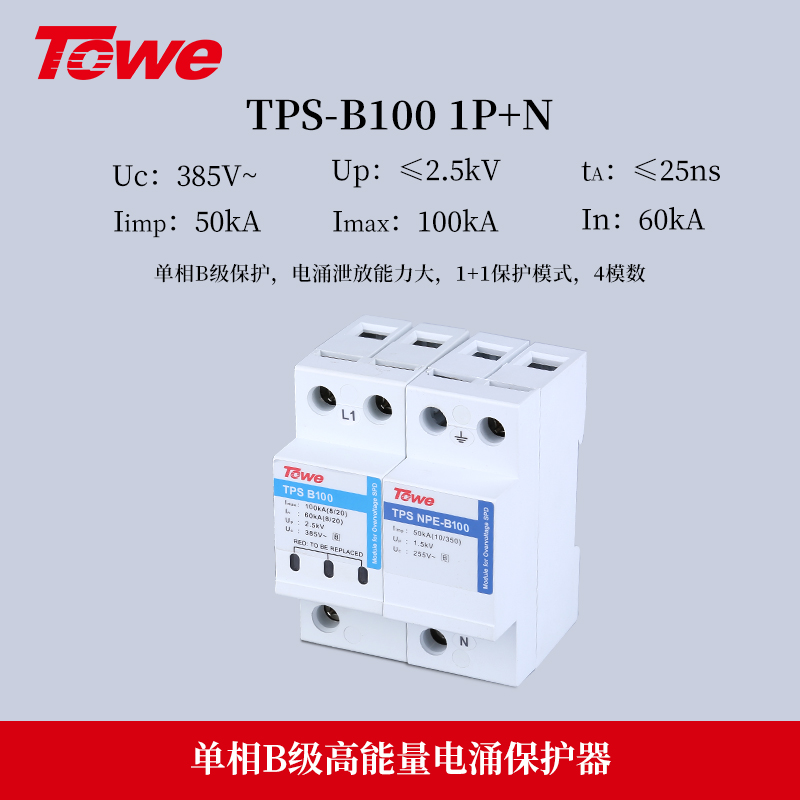

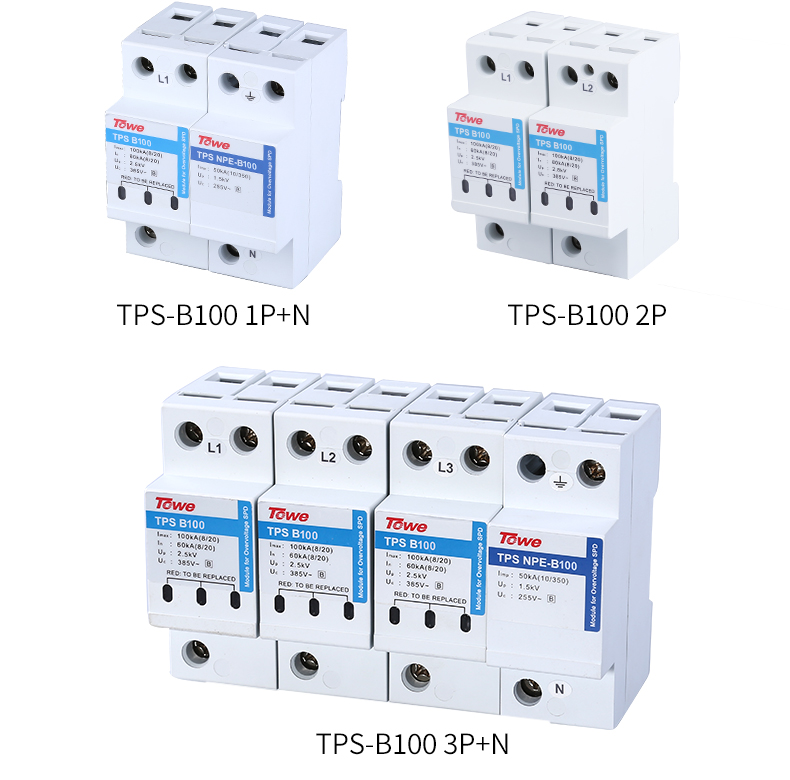

TPS B100

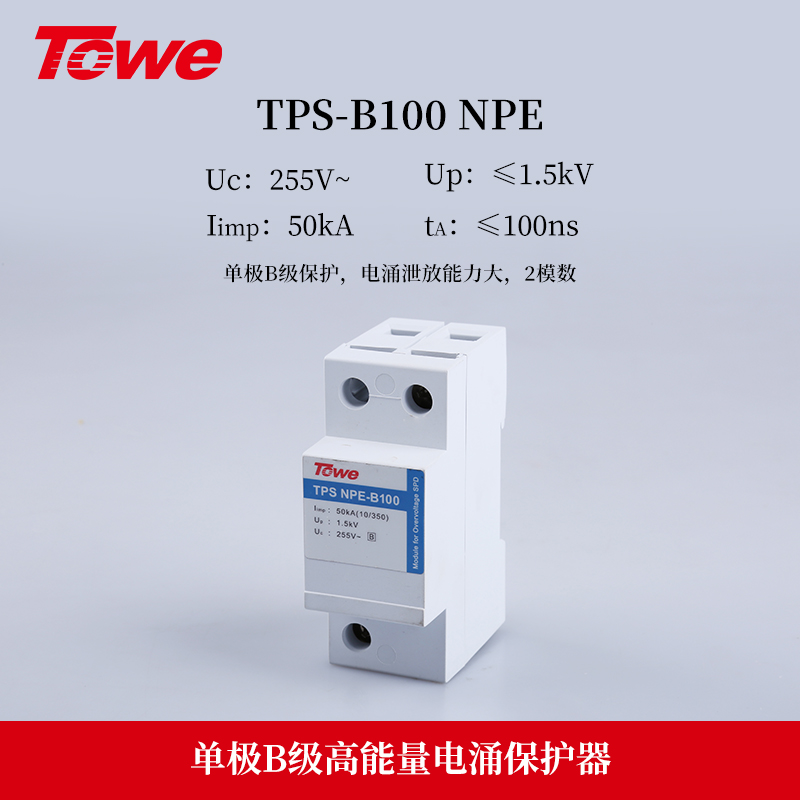

TPS B100 NPE



TPS B80



TPS B80 NPE

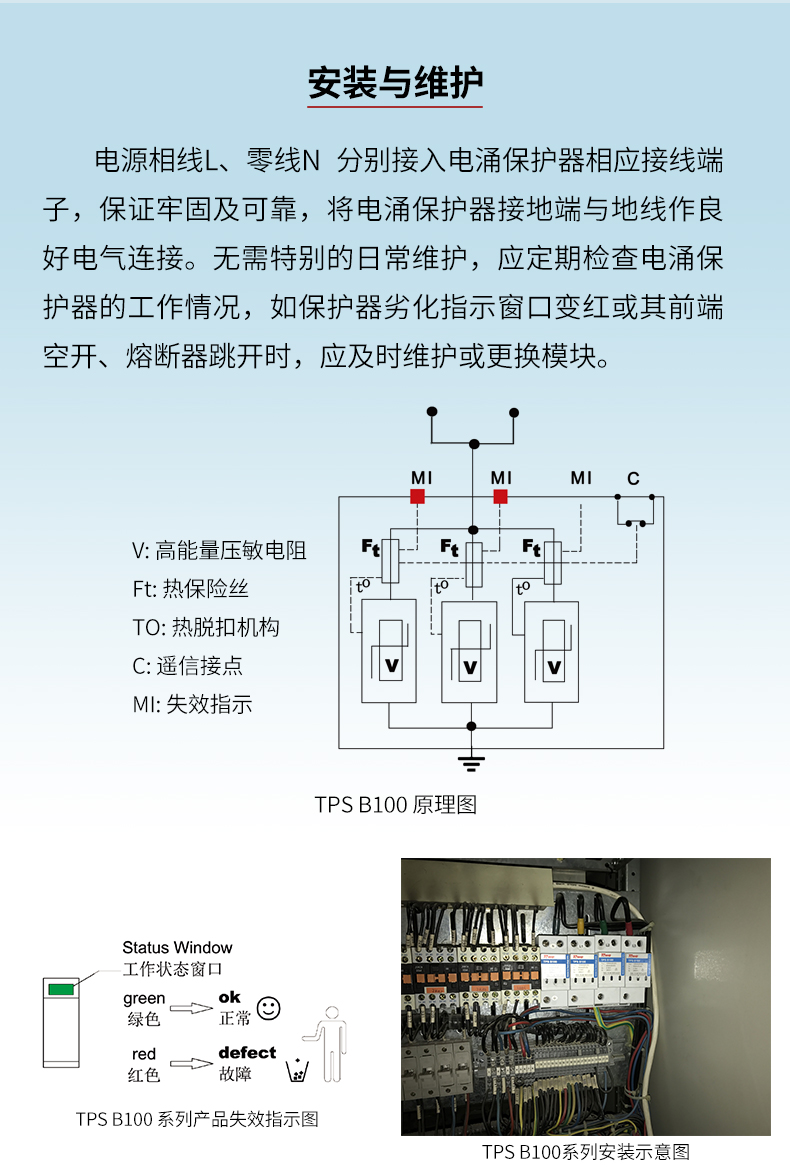

TPS B160/B100/B80原理图



TPS B160/B100/B80 NPE原理图

      V:高能量压敏电阻
      Ft:热保险丝
      TO:热脱扣机构
      C:遥信接点
      MI:失效指示






产品参数

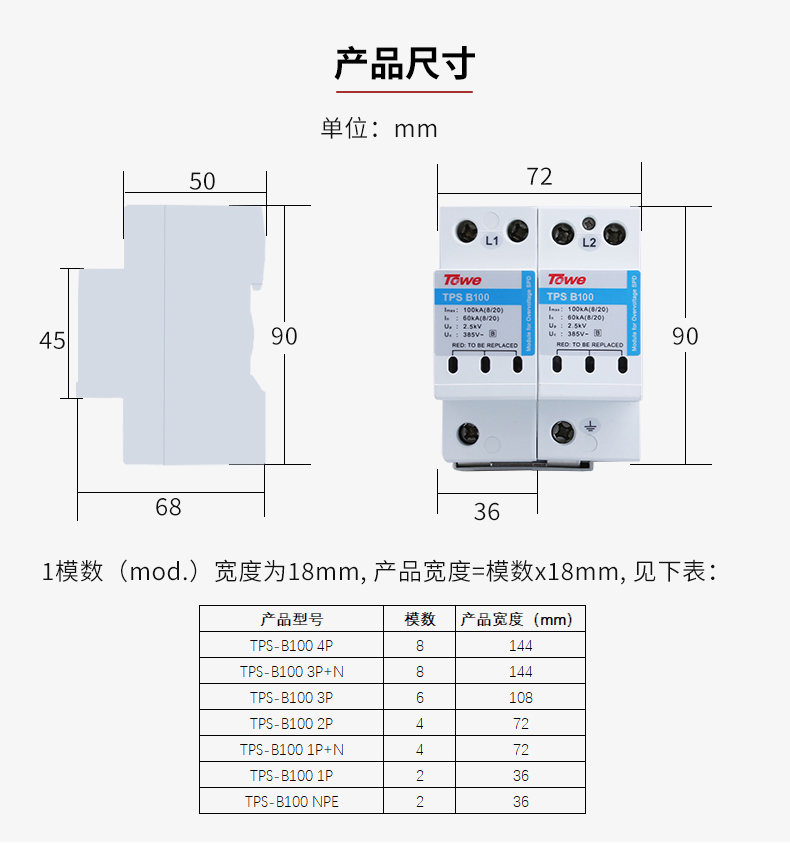

TPS B160/B100/B80尺寸图

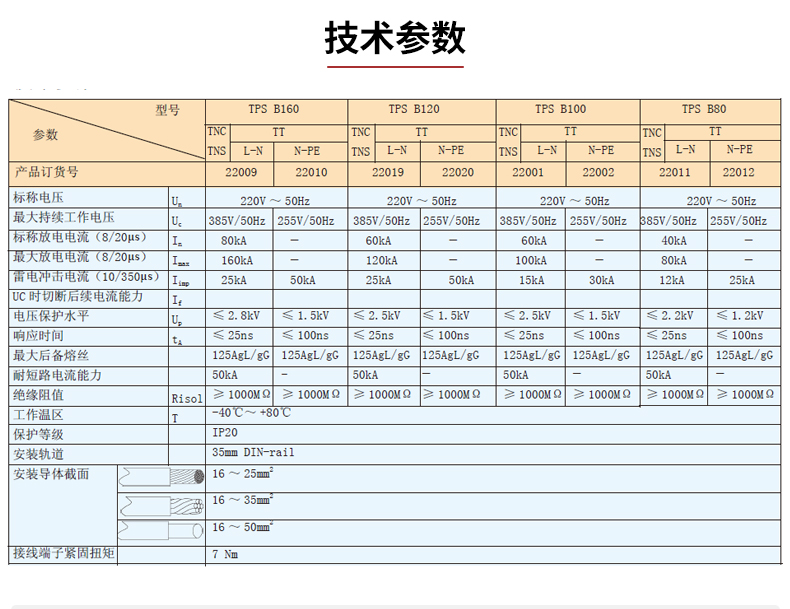

产品技术参数


产品应用与维护


产品应用

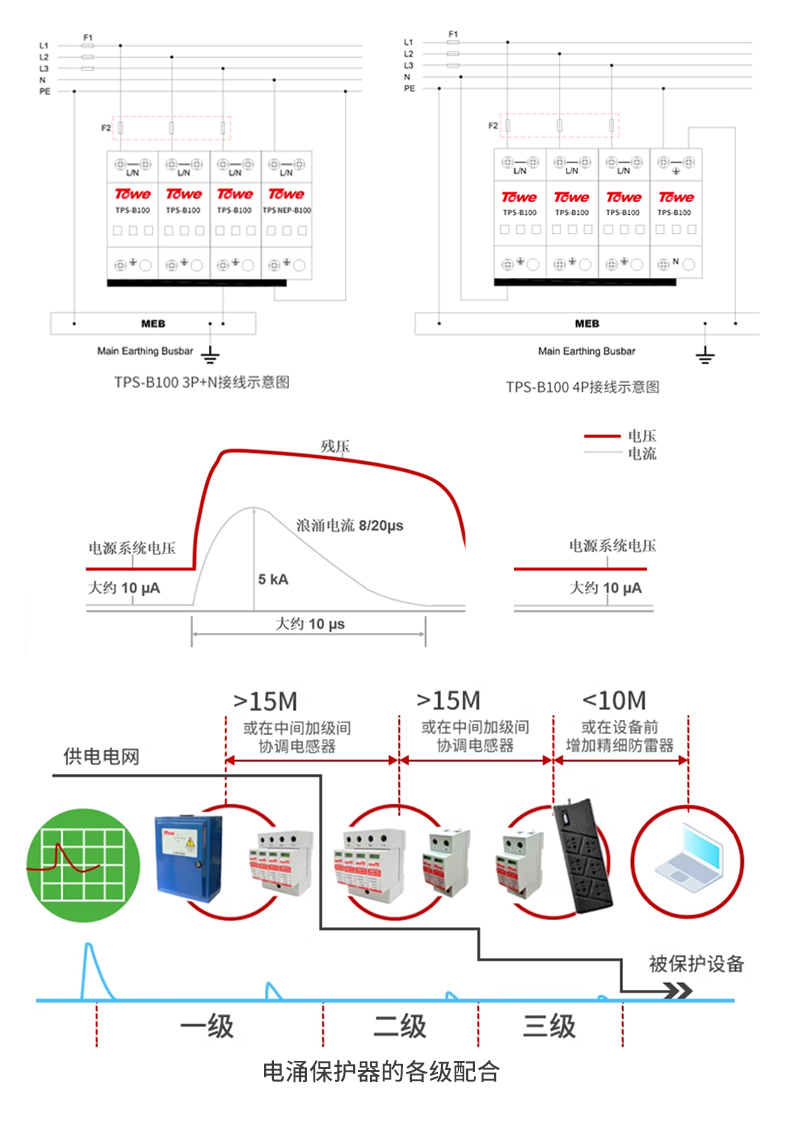

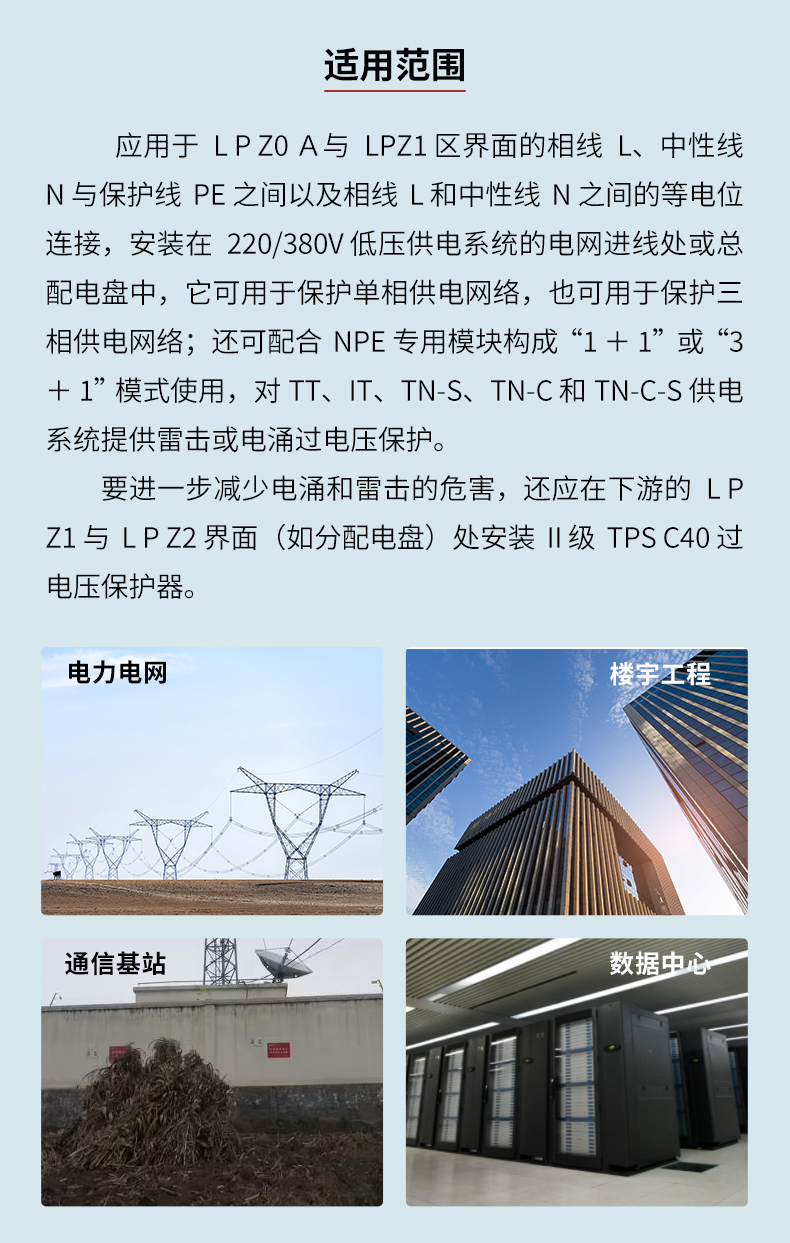

 应用于LPZ0A与LPZ1区界面的相线L、中性线N与保护线PE之间以及相线L和中性线N之间的等电位连接,安装在220/380V低压供电系统的电网进线处或总配电盘中,它可用于保护单相网络(用2个B100),也可用于保护三相网络(4个或3个B100);B100还可配合NPE-B100专用模块构成“1+1”或“3+1”模式使用,对TT、IT、TN-S、TN-C和TN-C-S供电系统提供雷击或电涌过电压保护。要进一步减少电涌和雷击的危害,还应在下游的LPZ1与LPZ2界面(如分配电盘)处安装II级TPS C40过电压保护器。


    TT 3+1                                                               TN-S

产品安装

 电源相线(L)、零线(N)分别接入电涌保护器相应接线端子,保证牢固及可靠,将电涌保护器接地端与地线作良好电气连接。

产品维护

  无需特别的日常维护,应定期检查电涌保护器的工作情况,如保护器劣化指示窗口变红或其前端空开、熔断器跳开时,应及时维护或更换模块。
