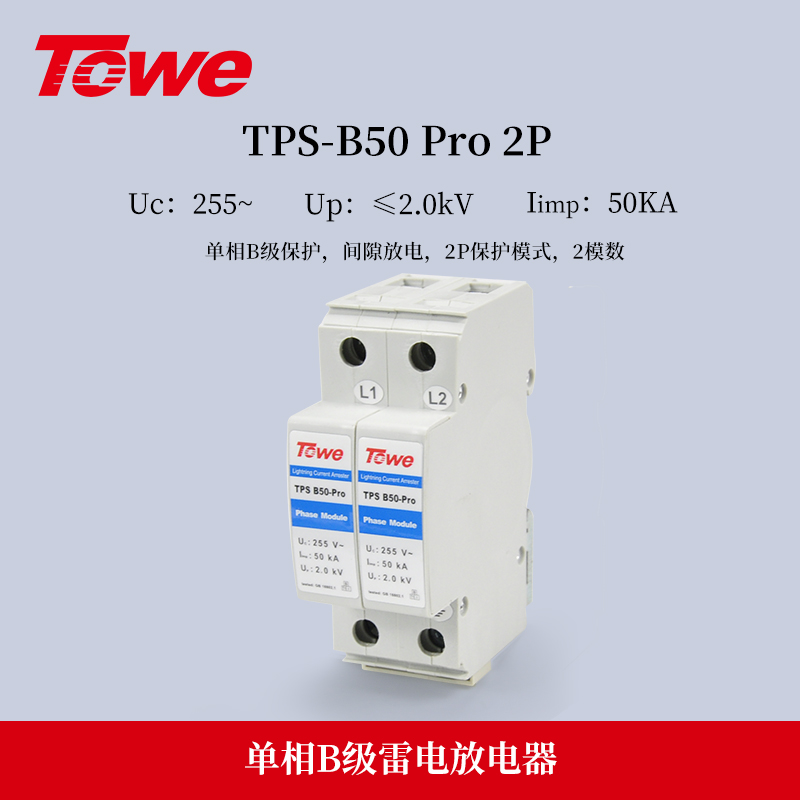

TPS B50-PRO系列高能量雷电放电器

TPS B50-PRO系列高能量雷电放电器

产品介绍


产品相关型号

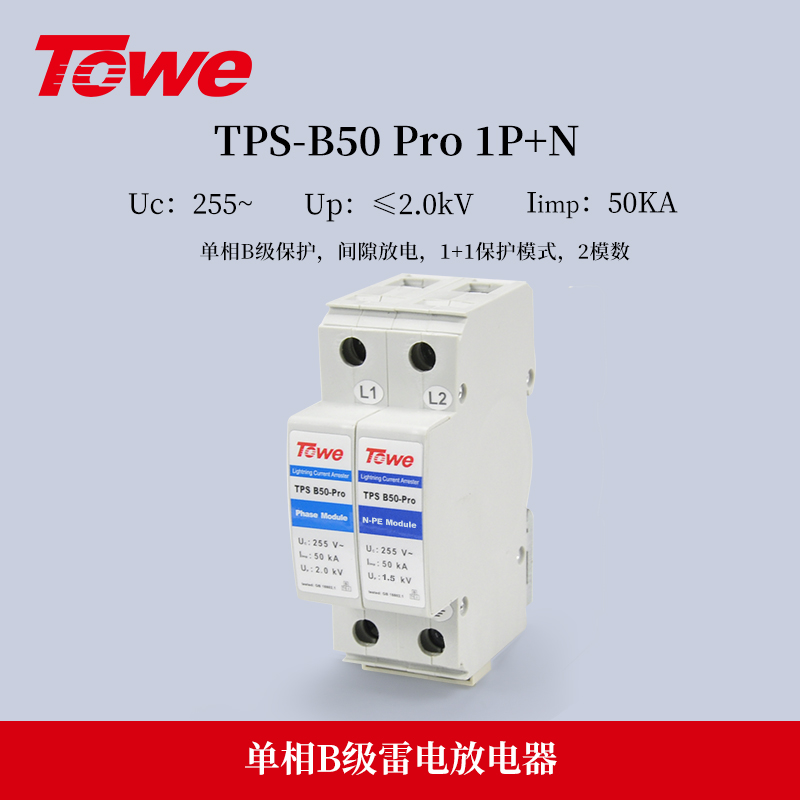

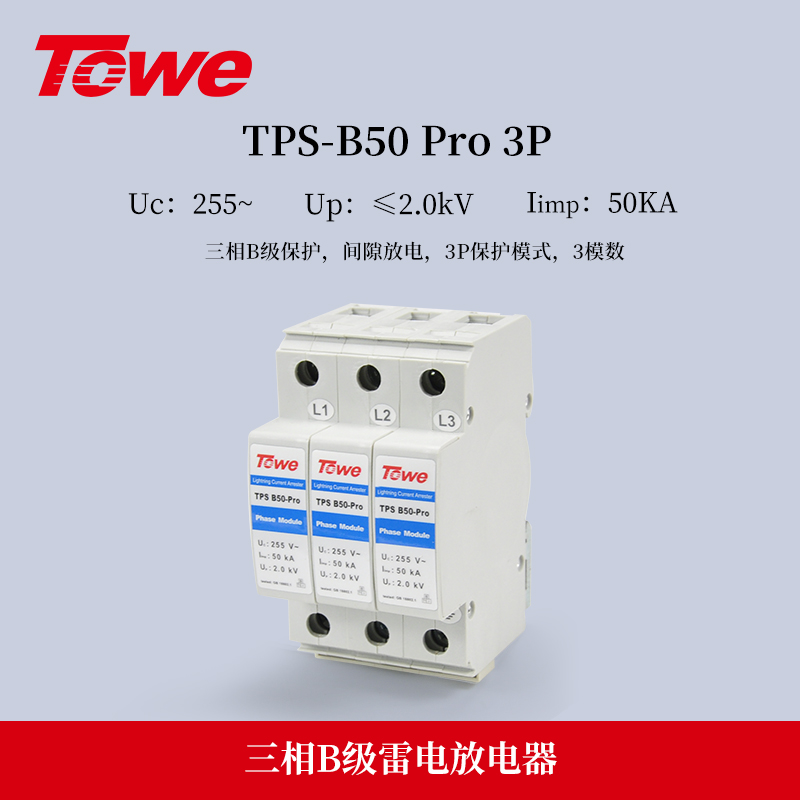

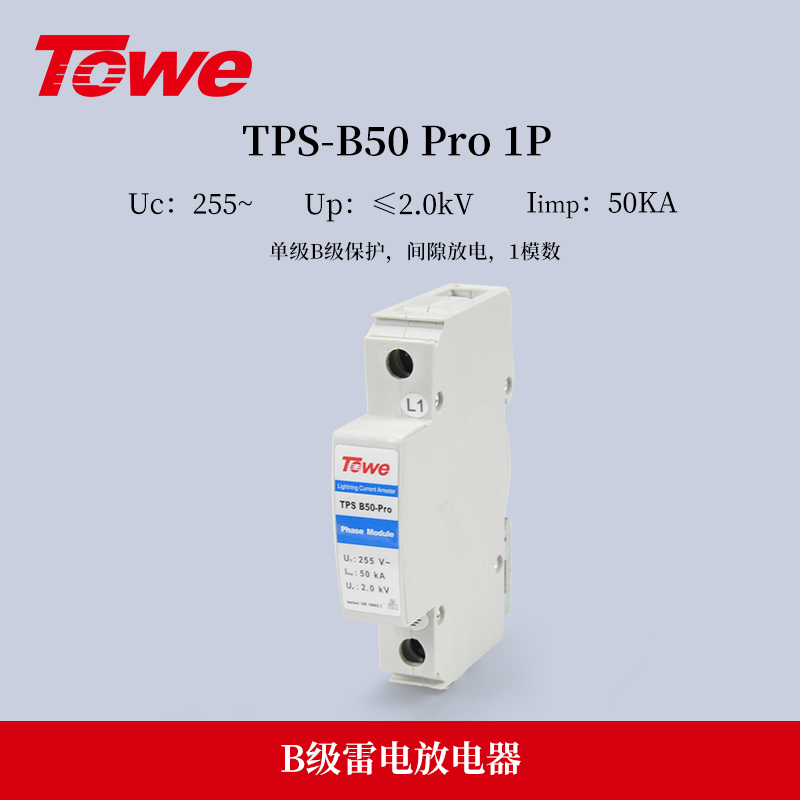

  TPS B50-PRO,TPS B50-PRO NPE

产品特点:

 ◎ 产品体积小,只占一个标准模数的安装宽度
 ◎ 模块化,标准35mm导轨安装,方便安装与维护
 ◎ 吸收能量大(每线50kA,10/350us)、输出残压低、响应时间快、续流小

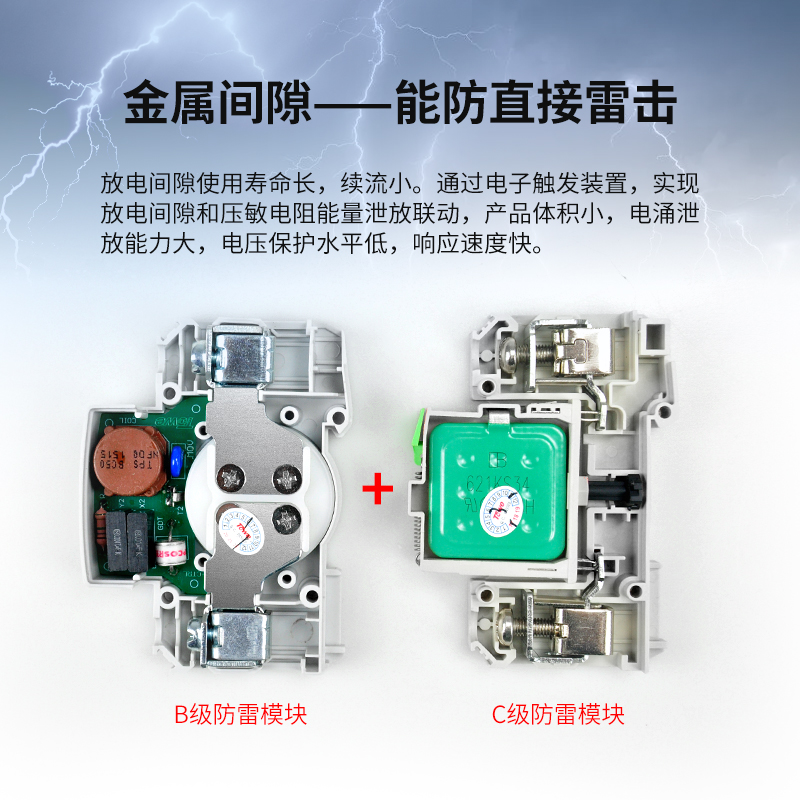

 ◎ 放电间隙用耐电弧烧蚀性能优异的特殊合金材料精密 制成,使用寿命长
 ◎ 采用特殊的全密封结构,放电时无火花外泄

  TPS B50-PRO密闭式雷电放电器,是一种单极、电压开关型高能电涌保护器。产品体积小,电涌泄放能力大,电压保护水平低,响应速度快,续流小。内部采用精巧的放电间隙密闭结构,最大程度减少了放电火花的喷射和环境对放电间隙的污损。放电间隙用耐电弧烧蚀性能优异的特殊合金材料精密制成,当间隙电压不超过最大持续运行电压时,由于电气间隙的作用,电极间呈高阻状态;当电压超过点火电压时,间隙被击穿,出现弧光放电,电涌能量释放;同时,熄弧板将放电电弧撞碎,降低续流;续流完全切断后,放电间隙又恢复到高阻状态。

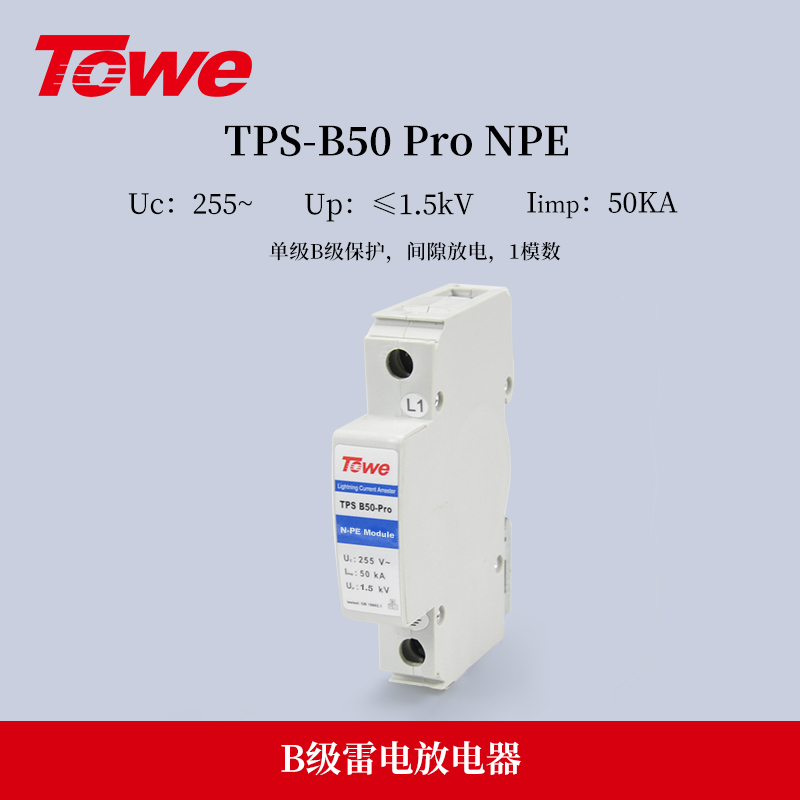

      TPS B50-PRO NPE密闭式雷电放电器,是为配合TPS B50-PRO构建TT/TN供电系统3+11+1线路保护方式而特别设计的,专门用于中性线N和保护线PE之间的等电位连接。


火花间隙结构图

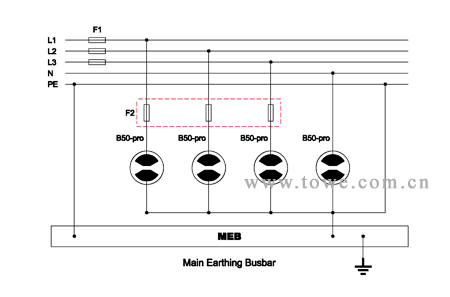

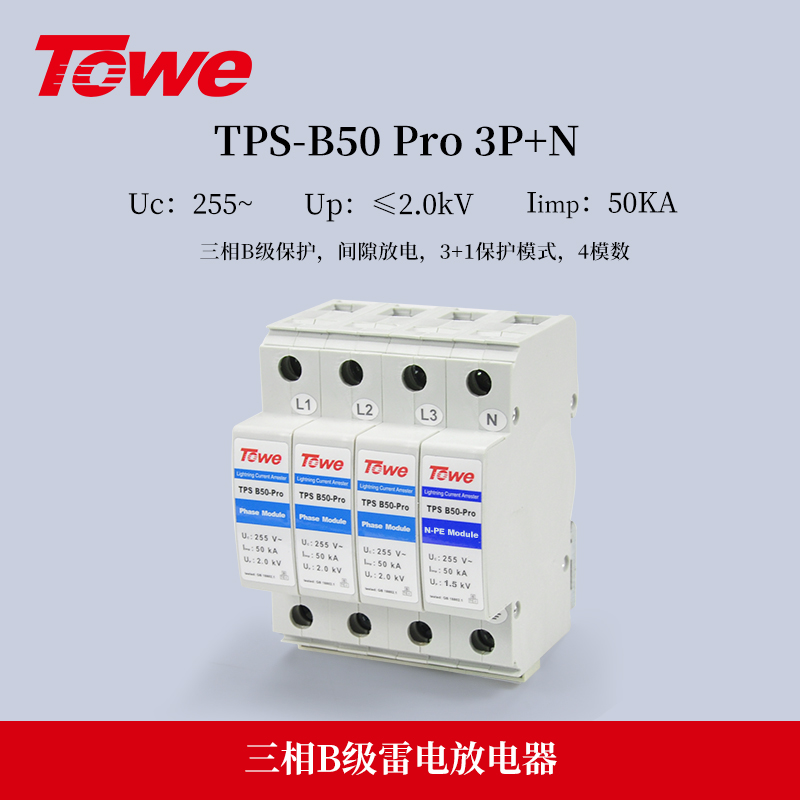

   TPS B50-PRO 3P+N原理图


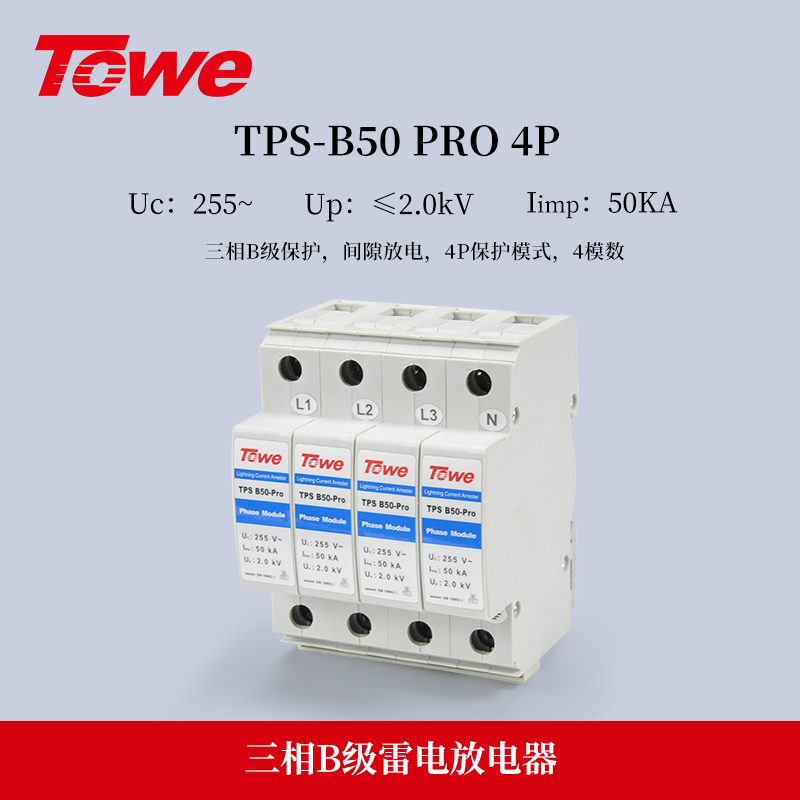

   TPS B50-PRO 4P原理图


产品参数

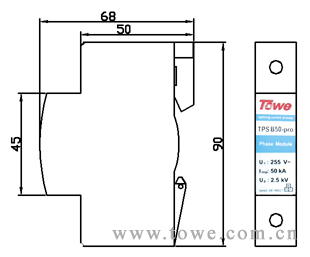

产品外形尺寸图

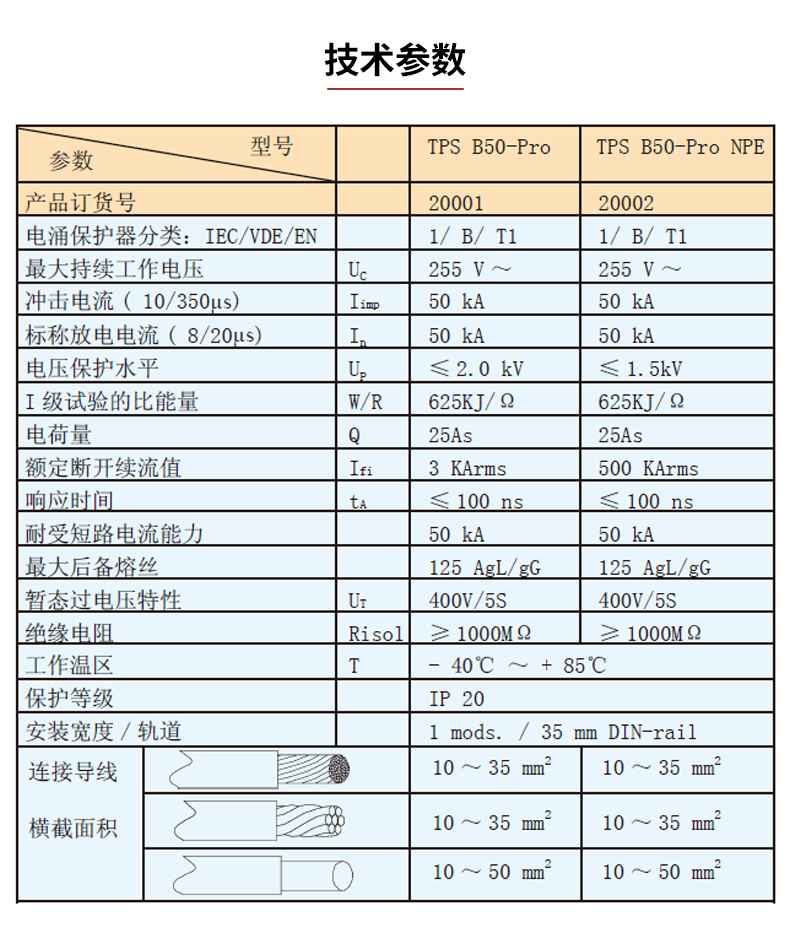

产品技术参数


产品应用与维护


产品应用

 TPS B50-PRO密闭式雷电放电器,专为保护低压电气装置免受直接雷击和电涌铖害而设计的,可作为I级(B级)电涌保护器,安装在220/380V低压供电系统的电网进线处或总配电盘中,用于LPZ0A与LPZ1区界面的相线L、中性线N与保护线PE之间以及相线L与中性线N之间的等电位连接,对TT、IT、TN-S、TN-C和TN-C-S供电系统提供雷击或电涌过电压保护。金属间隙放电、带火花密闭功能的第一级(B级)电源系统电涌保护器。可安装于LPZ0A与LPZ1区界面,是一种单极、电压开关型高能雷电放电器。产品体积小,电涌泄放能力大(单片Iimp50kA),电压保护水平低(最低小于2.0kV),响应速度快,续流小。

产品安装

  电源相线(L)、零线(N)分别接入电涌保护器相应接线端子,保证牢固及可靠,将电涌保护器接地端与地线作良好电气连接。

产品维护

  产品无需特别的日常维护,应定期检查电涌保护器的工作情况,如雷电放电器电极间的绝缘电阻阻值低于2MΩ时或其前端空开、熔断器跳开时,应及时维护或更换模块。
