产品介绍

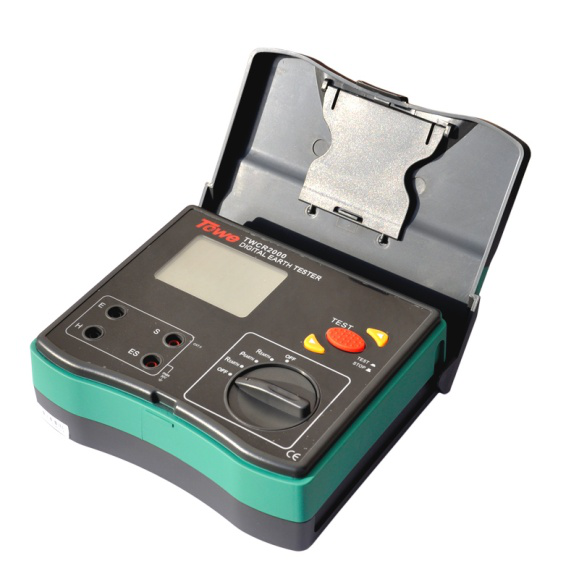

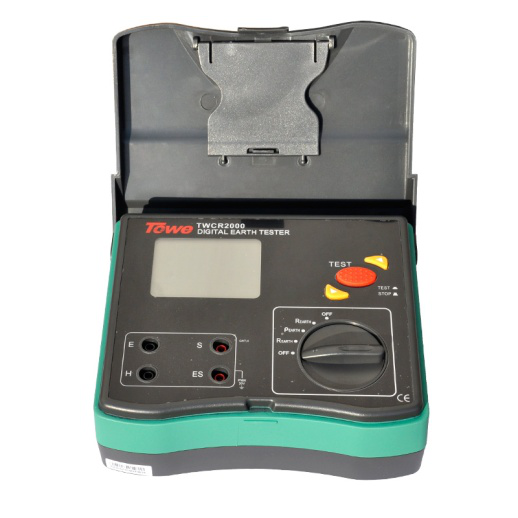

   TWCR2000 数字式接地电阻测试仪是新一代电工测试仪表,它在传统接地电阻测试仪的电路、结构、工艺进行改良,再加上美观实用的新潮款式,使之功能更全,准确度更高,操作更方便可靠,防尘防潮的结构,更适合野外使用。它可用于测量各种电力系统,电气系统,防雷设备等接地系统的接地电阻值,还可以测量土壤电阻率。

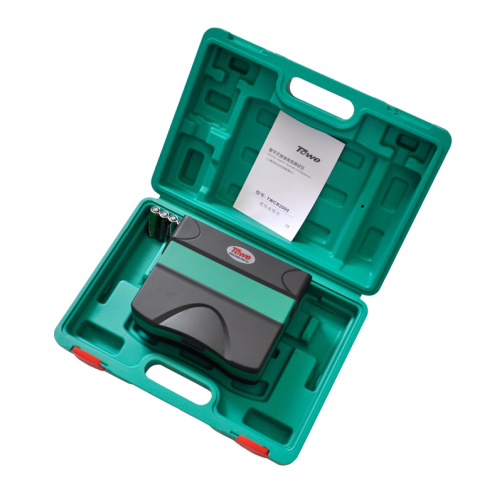

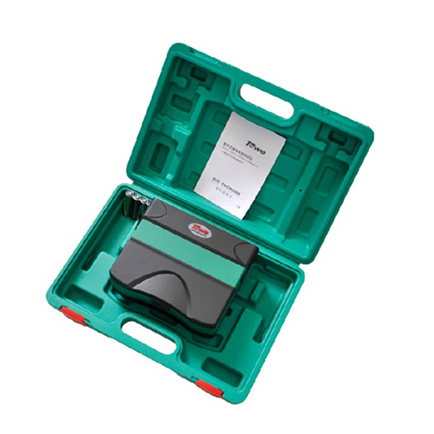

产品装箱清单:

  测试线           四根

  1.5AAA)电池   四节

  使用说明书       一件

  合格证/保修卡    一件

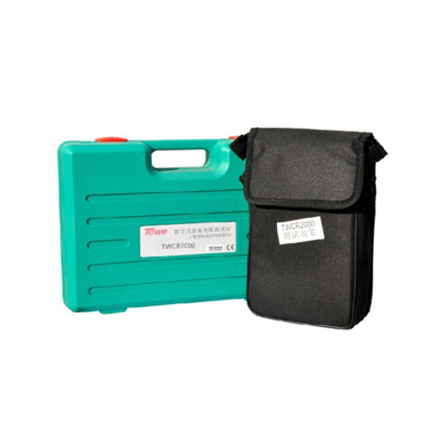

  工具箱           一件

  帆布包           一件

  辅助接地棒       四根

产品参数

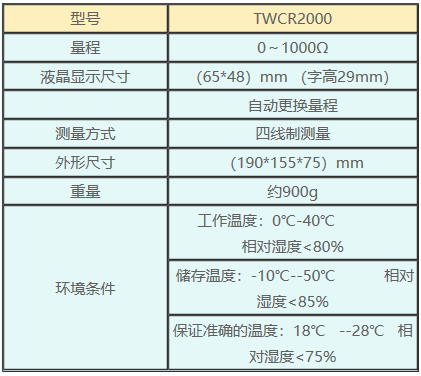

产品技术参数:

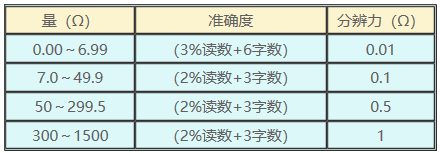

接地电阻


H端的最大接地电阻:Rcmax=(0-100Re)及50KΩ的较小值;


S端的最大接地电阻:Rcmax=(0-100Re)及50KΩ的较小值;


在Rcmax及pmax下的附加测量误差:3%读(数+10字数)


最大测试电流约2mA

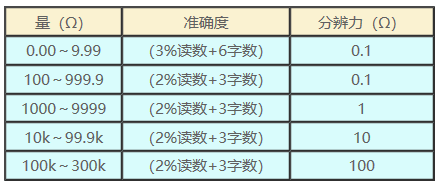

接地电阻率



产品应用与维护


TWCR2000 数字式接地电阻测试仪

用于测量各种电力系统,电气系统,防雷设备等接地系统的接地电阻值,还可以测量土壤电阻率。


测量接地电阻
将功能转换开关设置到REARTH位置,仪表显示0Ω,按压TEST按钮,仪表显示数值为接地电阻数值。
如图一 ,将测试导线连接到仪表和测试对象。

将功能转换开关旋钮置于Rearth档上,此时仪表上电,经过数秒后,LCD上显示如图2所示。

按压TEST按钮,LCD将显示被测接地体的接地电阻值,如图3所示(以5.01Ω为例)。

如果TEST按钮不释放,则为连续测量状态,约每秒钟刷新一次。
如果释放TEST按钮,则进入待机状态,此时LCD上显示“OL”,如果再次按下TEST,LCD上将显示新的测量值。
