产品介绍

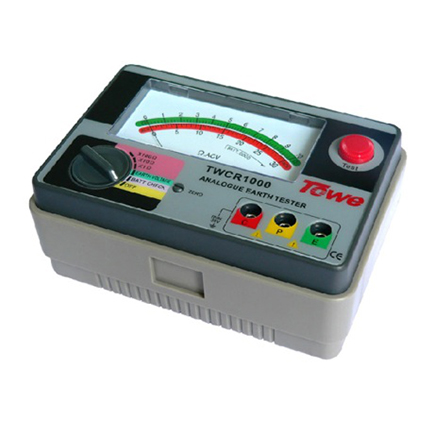

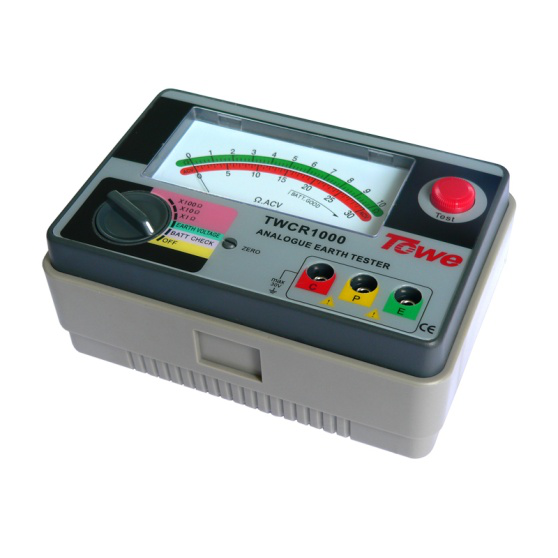

  TWCR1000型指针式接地电阻测试仪是新一代电工测试仪表,它对传统接地电阻测试仪的电路,结构,工艺进行了改良,再加上美观实用的新潮款式,使之功能更全,准确度更高,操作更方便可靠,防尘防潮的结构,更适合野外使用。它可用于测量各种电力系统,电气系统,防雷设备等接地系统的接地电阻值,还可以测量低电阻导体的电阻值及交流电压。

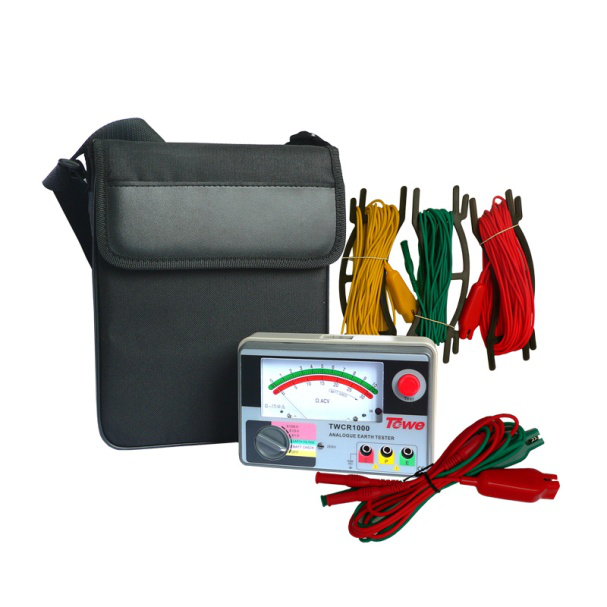

产品装箱清单:

  测试线            一套

  简易测试线        一套

  1.5AR6AA)电池  六节

  辅助接地棒        两支

  使用说明书        一件

  合格证/保修卡     一件

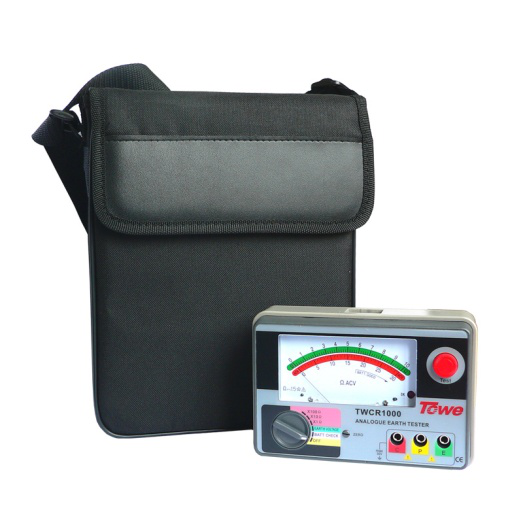

  皮袋              一只

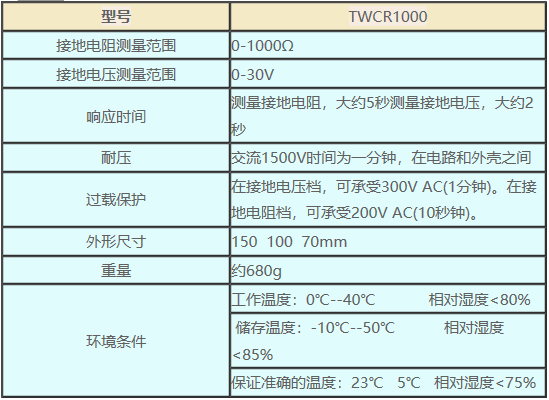

产品参数

产品应用与维护



 TWCR1000型指针式接地电阻测试仪

       用于测量各种电力系统,电气系统,防雷设备等接地系统的接地电阻值,还可以测量低电阻导体的电阻值及交流电压。
A 常规接地电阻测试法
       请于测量前确认测试线插头已彻底插入测试端,太松的连接将使测量结果出现误差。测量接地电阻时,E-C或E-P端子间会产生最大50V的电压!请勿接触测试导线以免触电。

1) 测试线的连接
如下图1将辅助接地棒P1及C1以直线相距被测接地物间隔5至10米处打入地下,连接绿色线至仪器端子E,黄色导线

至端子P及红色导线至端子C。
注:1)请将辅助接地棒插在含水量高的地上,遇干地,砂地或含碎石地时,须加水以保持接地棒打入处的潮湿。遇水泥地时将接地棒平放加水,并将湿毛巾等覆于接地棒上再测量。
2) 工作连线检测
       按下“TesT/Stop”测试键如果“OK”灯亮说明导线与E和C端子的连接状况良好,且辅助接地电阻在容许范围内,如果灯不亮,检测一下于E和C端子连接的导线或通过改变地杆的位置,或用水将地弄湿来降低辅助接地电阻至一个适当水平,可短接红色和绿色导线端头上弹簧夹检测其是否存在断裂的情况。
3) 接地电压的测量
       请先将量程选择开关换至接地电压(EARTH VOLTAGE)档,请确认此电压值必须在10V以下,如果此电压值在10V以上,则接地电阻的测量值可能会产生误差,此时先将使用比被侧地体的设备断电使接地电压下降后再进行测量。

4) 接地电阻测量
       首先从1000Ω档开始请按下“TesT/Stop”键,若显示值过小,再依100Ω或10Ω档的顺序切换,此时的显示值即为被测接地电阻值。
       注意:接线时确保连接线各自分开,在测试导线互相缠绕,接虚的状态下测试,将会产生相互感应,影响读数,辅助接地阻抗太大,显示值将产生误差,确保将辅助接地棒P和C打入潮湿的地中,确保各连接部分完全接触。
B 简易接地电阻测量法
       此测量法是为无法打辅助接地棒的场合设定的便利测试法,在此测量发中,用一个现有的接地阻抗很小的接地电极,如金属水管,商用电力系统的共同接地以及建筑物的接地端点等来代辅助接地棒C及P
1)  测试线的连接
请用简易测试线按照下图方式接线

危险:当使用商用电子系统接地法测时,请小心电击,请勿用本仪器测量电源电压。
2)接地电压的测量
       请先将量程选择开关换至接地电压(EARTH VOLTAGE)档。请确认此电压值必须在10V以下,如果此电压在10V以上,此时请先将使用的被测接地体设备断电,使接地电压下降后再进行测量。
3)接地电阻测量
       首先从X1000Ω档开始,请按下“TesT/Stop”键,OK工作指示LED亮起表示正在测量中。若显示值太小请调换至100Ω/10Ω档在进行测量。此时所显示的值即是接地电阻值。
注:
n  测量电流约2mA。所以即使连接有漏电断路器,也不会使断路器动作。
n  真正的接地电阻值RX须经以下公式计算:RX=RE-re
re:商用电力系统等共同接地端的接地电阻
Re:仪器接地电阻度值。
