　　TGS-30L

      接地和连接是任何一个电力系统中必不可少的一部分，一个有效、低阻抗接地系统能确保人身安全，给运行设备提供可靠的保护，使之不受故障和雷电影响，避免电力中断从而减少停电损失。

　　接地系统设计时必须满足所服务设施的技术要求，根据周边环境和土壤特征，合理选择接地导体材料、数量和接地系统路由。接地极作为接地系统最重要的部分必须具有良好的导电性能和较长的使用寿命。

　　TGS离子接地系统尤其适用于高土壤电阻率、干燥土壤条件、场地有限的工程难度大的场所，与传统接地方式相比较，能使雷电冲击电流及故障电流更快地扩散于土壤中，其低阻抗也不会因为季节的变化而改变。
　　TGS离子接地极适用于不同的地质条件，如黑土、黄土、盐碱土、垃圾土、回填土、风化沙土、细沙尘、黏土、山地等，通过优质的施工工艺能达到良好的接地降阻效果。被广泛应用于电力系统、通信系统、石化系统、广播电视系统以及建筑工程、医疗设施等方面。

工作原理

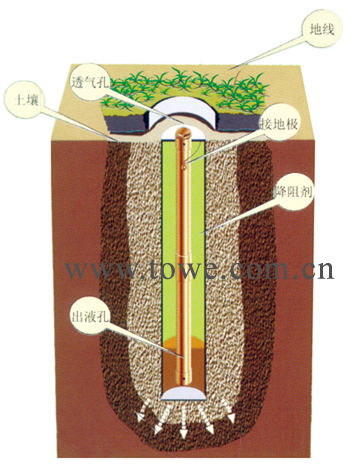

　　TGS离子接地极能够通过顶部的呼吸孔吸收空气和土中的水分，使接地极中的化合物潮解产生电解离子释放到周围的土壤中，将土壤的电阻率降至最低，从而使接地系统的导电性保持较高的水平。这样故障电流就能轻易地扩散到土中，改变了传统接地系统被动的散流方式。电极周围包裹的特制回填料具有良好的膨胀性、吸水性和离子渗透性，这样既确保电极与土壤始终能紧密地接触，降低接触电阻，又能有效保持电极周围的温度，增加电解离子的辅助导电作用，使接地系统能维持最稳定的效果。并且无腐蚀性，对周围环境不会造成污染。
　　非常适用于各种有较高接地要求的环境，与传统的接地方式相比较，能使雷电冲击电流及故障电流更快地扩散于土壤中，因此在恶劣的土壤条件下，接地效果尤为显著。

改善和调节土壤电阻率
　　离子接地体包含的高能回填料具有非常好的吸水性及离子渗透性，通过毛细原理实现水分保留。无论天气或周围环境如何变化，都能使周围土壤保持一定湿度，以达到最佳导电状态，且能随着时间的推移，逐渐扩大周围土壤的导电范围。这才是真正安全、可靠、长效的接地保护系统。

先进科技及材料
　　离子接地体由先进的陶瓷合金化合物组成，电极外表是紫铜合金，以确保最高导电性能及较长使用寿命，并配以内外两大种类回填料，及高强度塑料制成的通气防护罩组成。接地导体外部的回填料是以具有强吸水性，强吸附力和离子交换性能高的材料为主体，配以长效、降阻、防腐功能强，不受温度变化影响、耐高电压冲击的多种化学材料为辅料。主要用于解决接地导体周围的湿度、离子生成含量、防腐保护等问题，使导体与大地紧密结合，从而降低了土壤的电阻率，有效地增强了雷电导通释放能力。
　　• 较传统接地极更大的接触面（Φ55外径），散流能力比较传统接地极有质的飞跃！
　　• 高纯度精铜极体配合热熔焊接技术，保证产品三十年的使用期。
　　• 高效低阻，在同样土壤环境下，与传统接地体比较，可令地网施工面积减少一半以上（以1000 欧姆/米土壤，接地电阻降至10欧姆；为例）。
　　• 接地极内含电解盐，可以不断向外部缓慢释放，以补充外部流失的电解质，进而保证接地网的稳定性。同时，在检测发现地网电阻升高后，用户可以很容易地检查和补充电解盐。
　　• 接地极由两支1.5m的精铜管连接而成，并可根据用户需求无限延长（深井接地）。
　　• TOWE TGS 离子接地体的优点：
　　１、装置自动调节功能强，不断向电极周围土壤补充导电离子，改善周围土壤电阻率。
　　２、电极单元采用耐腐蚀的合金材料，高能回填料采用具防腐性能和耐高压冲击的化学材料为辅料。大大延长其使用寿命。保证使用30年。
　　３、回填料以强吸水性、强吸附力和离子交换能力强的物理化学物质为主体材料。完成电极单元与周围土壤的高效紧密结合，且将降低周围土壤电阻率，有效增强了雷电导通释放能力。
　　４、高能回填料能与接地极和周围土壤充分接触，大大降低接触电阻。且流动性和渗透性好，增大与土壤的接触面积，从而增大泄流面积。
　　５、由于电极单元采用低导磁率材料，抗直击雷感应脉冲袭击强，防雷电二次效应。
　　６、由于其优异的接地效果和很强的调节功能，主要用于高土壤率地区和建筑物高度密集的城市。
　　７、由于其优异的接地效果，占地面积少，施工工程量小，节约材料。
　　８、防腐离子接地体所用的一切材料均无毒无污染，属绿色环保产品。

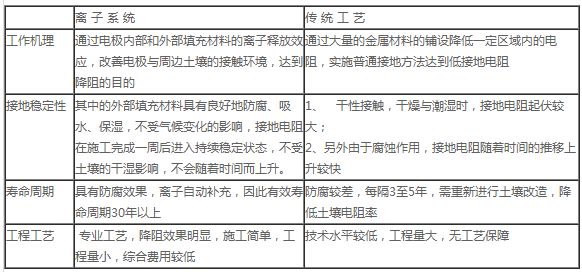

　　• 与传统接地改造工艺相比，离子接地极有如下特点

产品参数

      TGS离子接地电极是由合金铜管构成，确保了其最高导电性和使用寿命（TGS接地极的使用寿命至少在30年以上），并配以内外两大种类填充剂。导体内的缓释填充剂埋设后，接地电阻会逐渐下降，半年至一年内达到稳定值，埋设缓释过程可以长达30年。TGS离子接地极标准长度为3m，通过中间的连接器将两截1.5m长的电极连接成所需的长度和形状（分直线型和L型）。在特殊情况下，比如接地电阻要求较高，可施工面积狭小的时候可以用连接器将接地电极无限延长，直到能满足要求。

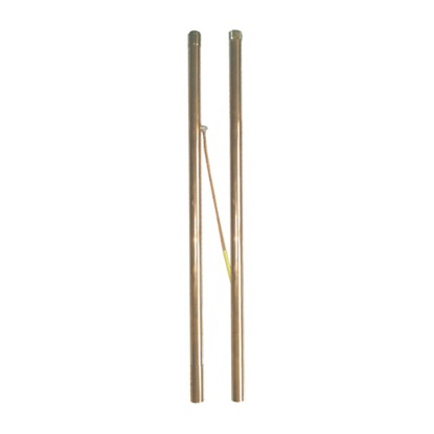

　　TGS-30L全铜电解质接地棒φ55X3000(含填充剂)，每套产品由1.5m离子接地棒两根、连接器一个、PVC观测井、电解盐一份、高效降阻剂20kg组成。

产品应用与维护

主要应用领域
1、电力系统：如发电厂、变电站、高压输电线路、低压输电线路等，各接地系统之接地极。
2、交通系统：如电气化铁路、轻轨、捷运、地铁、机场、港口…等，各接地系统之接地极。
3、通讯系统：如电信机房、移动通信基站、微波中继站、卫星接收站、网络机房、广播电视设备…等，各接地系统之接地极。
4、工业方面：如各型工业产业厂房、库房、机房…等所需各接地系统之接地极。
5、建筑方面：如各种高层建筑大楼、商（民）用楼、主要建筑物、名胜古建筑、高大纪念碑…等，各接地系统之接地极。
6、休闲方面：如游乐园、高尔夫球场、体育场、生态保护区、户外旅游景点…等所需各接地系统之接地极。
7、其它：需施作接地系统保护的一切接地网。

离子接地极的设计参考用量：

1、离子接地体由：电极、防护罩、高能回填料组成。
2、钻孔直径 150mm，比接地体的长度深100mm，在孔口周围根据防护罩的尺寸开挖。（300×300×300mm）。
3、安装离子接地体时，先移开底部的红带，回填时不要移开顶端的红带。将接地体放于孔中间，加入预先拌好的粘土回填接地体底部到出液孔已上50~100mm 。（粘土与水按体积比1：2 预先搅拌好）。
4、用高能回填料回填至距接地体顶端约600mm，引出预先与接地体用放热焊接的连接线，然后再用高能回填料回填距顶部 150mm。（高能回填料与水体积比按2：1）。
5、安装防护罩时才移开顶端的红带，注意电极顶部的透气孔不被掩埋。
注：在安装的过程之中，由于高能回填料的凝固需要一定的时间，注意固定电极，防止电极下沉。
1． ρ≈ 2R
其中，ρ为土壤的平均电阻率
R为现地网的接地电阻
S为现联合地网的面积
2． n ≈ 0.0275 * ρ / R－0.4
其中，n为所需接地电极的支数
ρ为土壤电阻率
R为接地电阻最大值

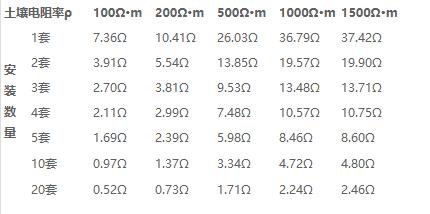

上述表格数据仅供参考，具体的地网设计及计算方法，请参阅“接地系统设计施工指南”。

安装与维护
　　安装按照下图所示程序进行，离子接地极和引出地线连接采用热熔焊接方式进行可靠连接。
　　离子接地棒免维护，其电解盐可长久使用，当有需要时可以打开顶盖来补充电解盐和水分。

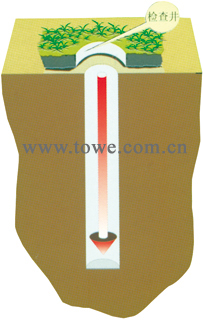

步骤一：用钻井机械开直径150毫米的安装孔，深度比接地棒的长度要长约50厘米，在洞口周围根据所要求的尺寸开挖

步骤二：移开底部的红带和接地极上所有的黑带，注意：1、使用降阻剂代替土壤回填时不要移开黑带。2、只有在回填完毕后才能移开顶端的红带。

步骤三：倒入约60厘米高的降阻剂，然后调整接地极位置至洞中央，确认接地极底部的出液孔已被降阻剂覆盖。

步骤四：继续填入降阻剂，直至高度低于接地极顶端约30厘米，引线与接地系统建议使用热熔焊接连接，然后再用回填土覆盖约20厘米，并移开顶盖上的红带。

完成：安装检查井，保证接地极要完全被埋入并确认透气孔未被封住。
