TPS B+C复合型电源电涌保护器

TPS B+C复合型电源电涌保护器

产品介绍


产品相关型号

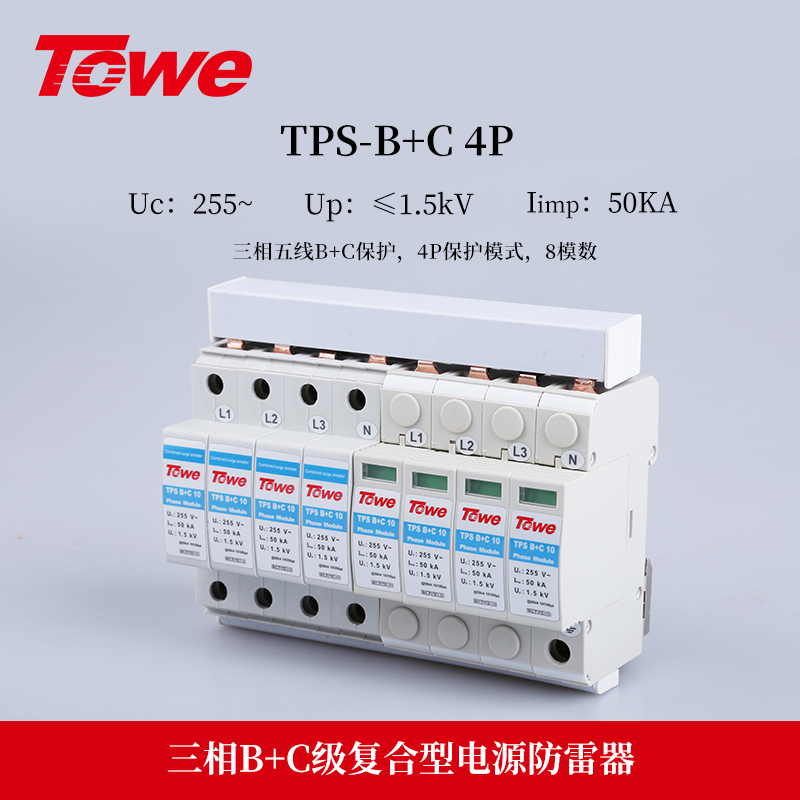

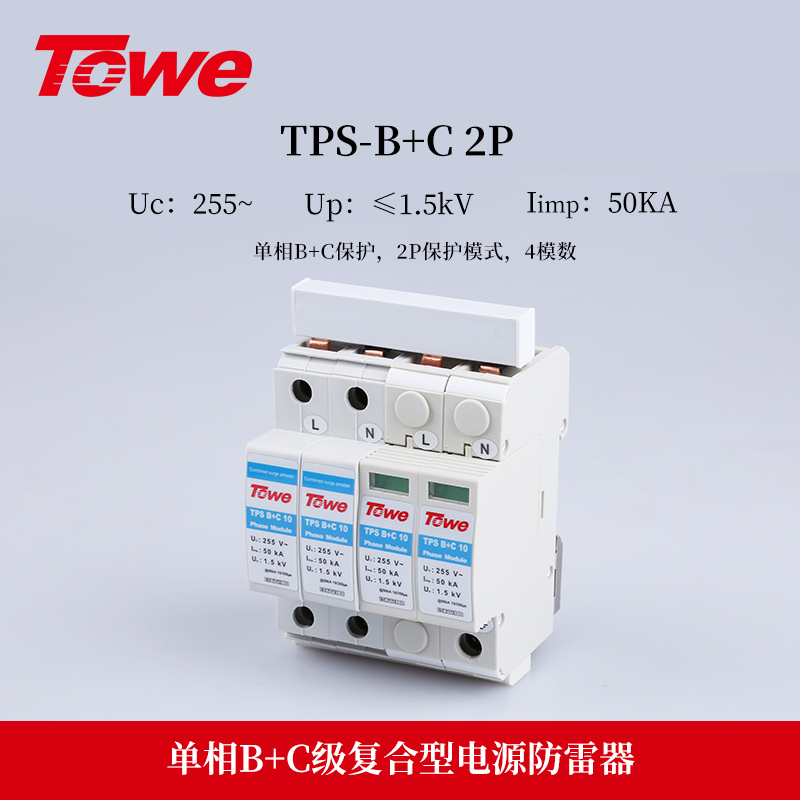

      TPS B+C/10 4P,TPS B+C/10 3P TPS B+C/10 3P+N,TPS B+C/10 2P TPS B+C/10 1P+N

产品特点:

      ◎ 吸收能量大(50kA,10/350μs)、输出残压低、响应时间快
      ◎ 主动能量控制保证I级、II级模块的能量协调

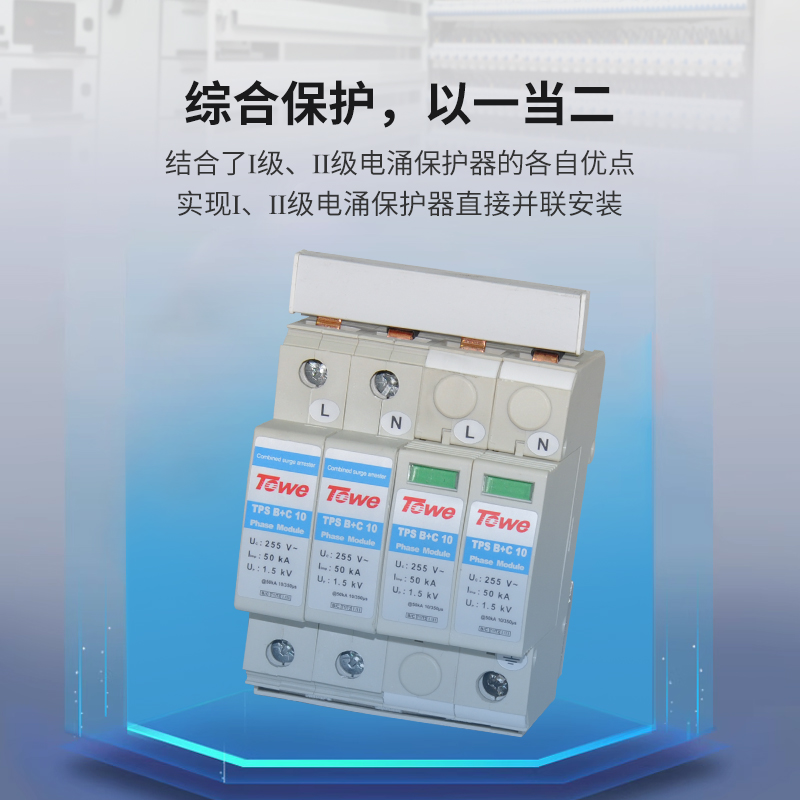

      ◎ 提供综合保护,结合了I级、II级电涌保护器的各自优点
      ◎ 模块化,标准35mm导轨安装,方便安装与维护

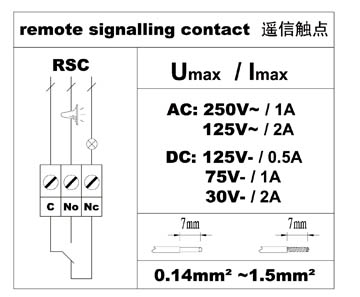

      ◎ 模块带有劣化指示,并可附加遥信报警

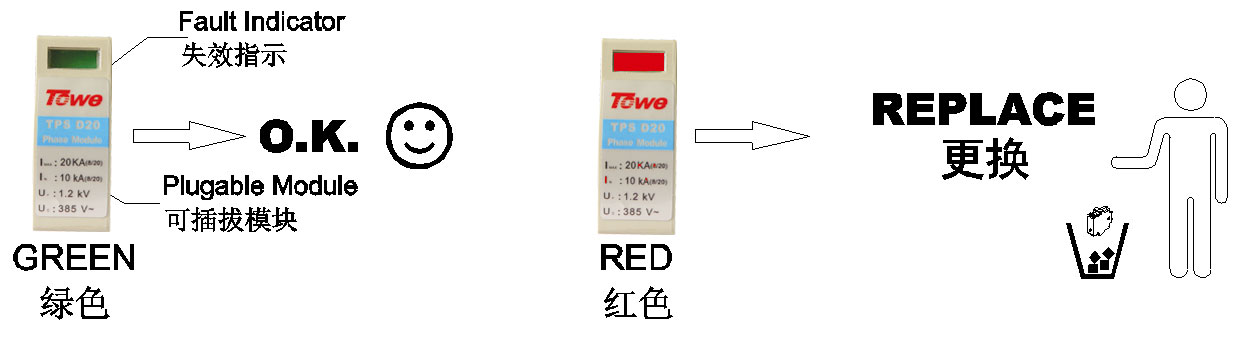

产品劣化指示

产品原理:

      雷电放电器的放电间隙用抗电弧烧蚀性能优异的合金材料精密制成,并可通过电子触发装置控制触发电压。有适当箝位电压的II级(C级)电涌保护器(压敏电阻型),在泄放电涌过程中箝位电压达到设定值时,与其直接并联的放电间隙将被触发放电,大量的电涌能量通过放电间隙泄放,从而转移、减轻了压敏电阻上的负荷,放电间隙和压敏电阻能量泄放,实现了I级(B级)与II级(C级)电涌保护器的能量匹配。这种组合防护技术,其既具有C类SPD的响应速度和低保护电平,同时又具有B类保护器的能量级别。

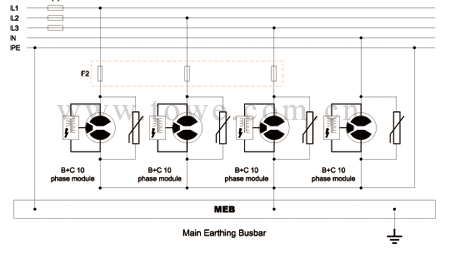

TPS B+C复合型电源电涌保护器原理图

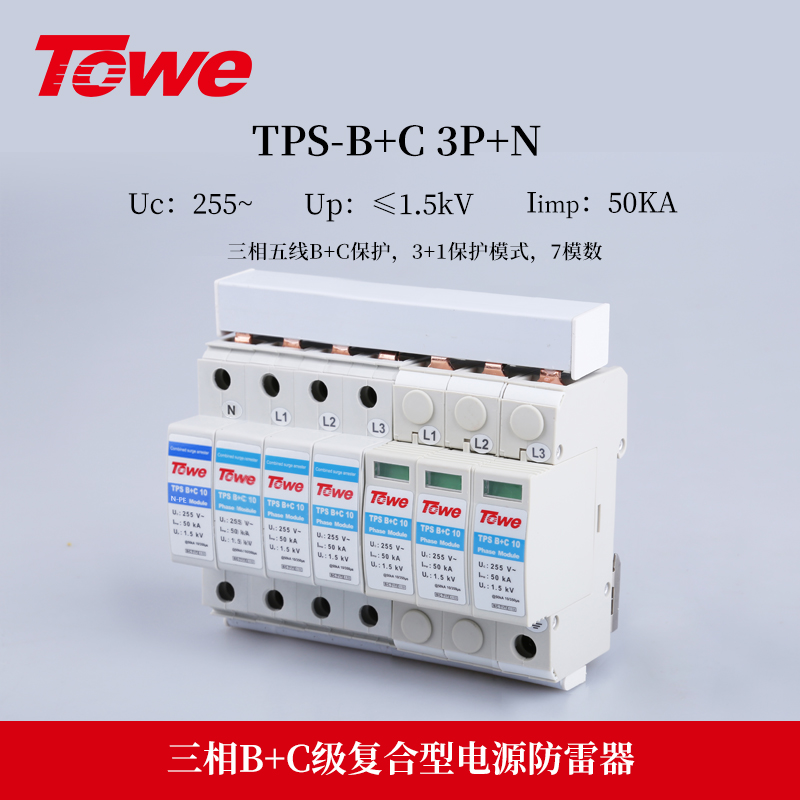

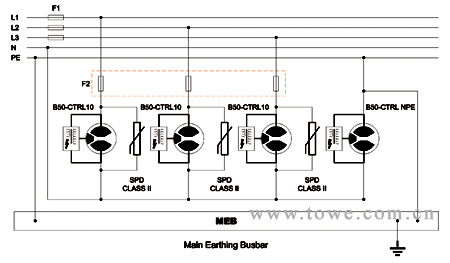

TPS B+C 3P+N原理图

TPS B+C 4P原理图




产品参数


产品外形尺寸图

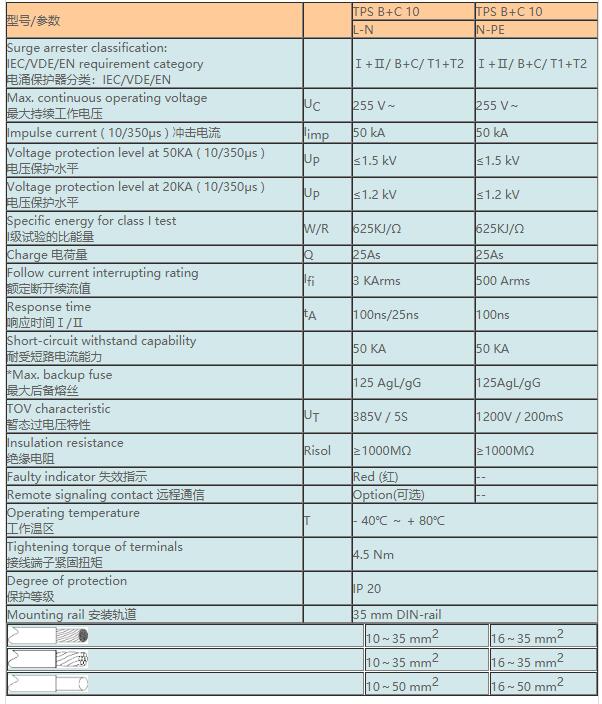

产品技术参数


产品应用与维护


产品应用

    适用于LPZ0A与LPZ2防雷分区界面,并安装于主配电系统。它实现了一、二级电源电涌保护器的直接并联安装而无需使用退耦电感,大大节省了因安装退耦电感而导致的复杂接线和安装空间,尤其适合一、二级保护器级间无法满足10米安装距离的情况,如各类通信基站(机房)计算机机房、独立调度中心等低压配电总进线端的两级(B+C)电涌保护;可适用于单项、三相,TN、TT、IT等多种制式。TPS B+C/10 3P+N和TPS B+C/10 1P+N,是为构建TT/TN供电系统“3+1”和“1+1”线路保护方式而特别设计的。集成B级、C级两级保护的复合型电源系统电涌保护器。适用于LPZ0A-LPZ2防雷分区界面,并安装于主配电系统。安装一组产品实现了一、二级电源电涌保护而无需使用退耦电感,尤其适合一、二级保护器级间无法满足10米安装距离的情况。

产品安装
    安装在处于LPZ0A-LPZ2防雷分区界面的电源进线总配电柜内,其内部集成第一、二级电源电涌保护,电源相线(L)、零线(N)分别接入电涌保护器相应接线端子,保证牢固及可靠,将电涌保护器接地端与地线作良好电气连接。

产品维护
 无需特别的日常维护,应定期检查电涌保护器的工作情况,有条件的地方可以利用电源电涌保护器的遥信告警信号功能。如保护器状态指示窗口已经变红或其前端限流器件动作,应及时维护或更换模块。

TPS B+C 4P接线图

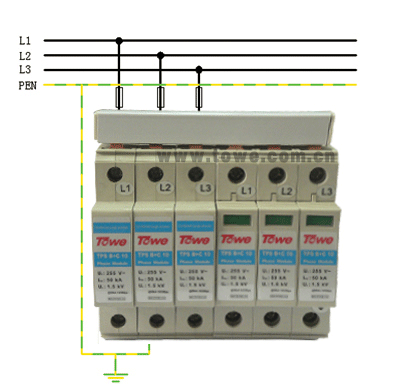

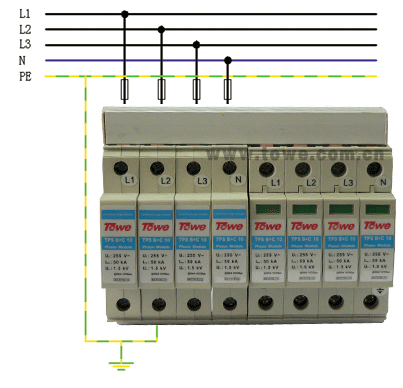

TPS B+C 3P接线图

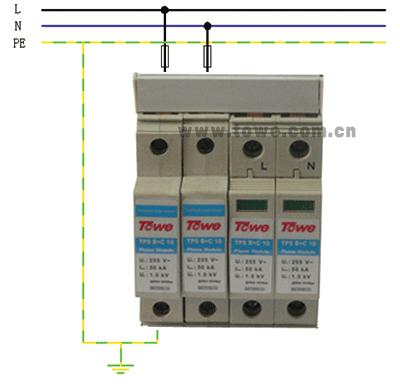

TPS B+C 2P接线图
