聊聊RS-485与智能PDU插座

时间:2024-11-11阅读量24

关于RS-485


RS-485(目前称为EIA/TIA-485)是通信物理层的标准接口,RS是Recommend Standard的缩写,是美国电子工业协会(EIA)在1983年批准了一个新的平衡传输标准。


它描述了接口的物理层,像协议、时序、串行或并行数据以及链路全部由设计者或更高层协议定义,被广泛应用于数据采集和控制应用中。因RS-485抗干扰、传输距离远,支持多节点等优点使用更为广泛。

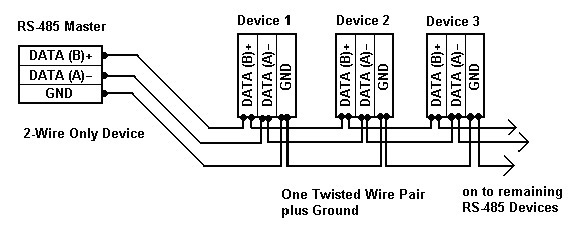

串行 RS-485 连接是使用两根或三根电线的电缆完成的:一根数据线、一根带反转数据的电线,通常还有一根零线(接地,0 V)。这样,发射器和接收器通过 22 或 24 AWG 实心线的双绞线电缆交换数据。

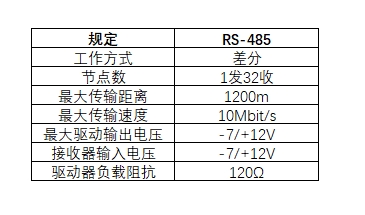

RS-485主要特点


1、差分传输,增加噪声抗扰度,减少噪声辐射。即使外部干扰,也会同时反应到两条线上,不影响最终差值。


在复杂的工业环境中,如数据中心机房等设备所产生的电磁干扰会对通信造成影响。RS-485通信协议可在这种恶劣环境下,依然保持稳定的通信性能。


2、RS-485可实现较长距离通信,理论上长距离链路可达1200米。这是在理想情况下,通信电缆优质、波特率9600bps,只有一台驳接设备且允许偶尔中断。超过100米就考虑增加终端电阻,超过1000米要考虑增加RS-485总线中继器。


3、多点通信,支持连接到同一总线多个驱动器和接收器。具有创建网络的能力,建立一个多点通信网络,对于需要多个设备协同工作的系统来说非常方便。


4、通信速率高,可达10Mbps,受距离增加影响,传输速率也会逐渐降低。


5、同链路中不同设备可能存在地电位差异,RS-485允许驱动器和接收器之间存在差异,可承受的最大共模电压是 -7V到 +12V。假如采用不具备宽共模范围的通信协议,地电位差异可能会导致信号中断。RS-485最大的优势就是保证稳定的通信传输。

RS-485与Modbus


两者其实是不同层级的关系,Modbus是应用层的一种协议通信,RS-485是物理层的一种标准接口。我们通常所提及的Modbus通信,通常指基于RS-485。任何协议都可以基于RS485传输,是否可以实现一主多从,就需要协议层面设计设备地址。


RS-485(目前称为EIA/TIA-485)是通信物理层的标准接口,RS是Recommend Standard的缩写,是美国电子工业协会(EIA)在1983年批准了一个新的平衡传输标准。


一主多从的实现有两个条件,第一层是物理层的支持,第二层是应用层的支持,两者缺一不可。

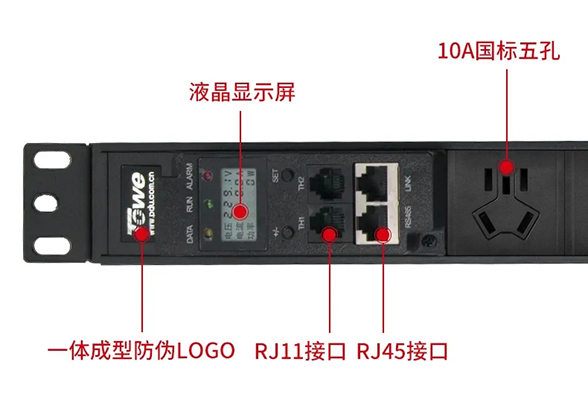

同为科技(TOWE)RS-485 智能PDU插座


同为科技(TOWE)RS-485 智能PDU插座,可实现数据中心,多机柜多设备链式数据信息访问监测。同为科技(TOWE)智能PDU,表头模块嵌入ARM内核处理器,以及专用电量计量芯片,可实现通对PDU供电设备的高精度的检测计量,数据信息随时访问。



在数据中心机房供配电系统中,以RS485通讯接口的智能PDU插座可实现机房设备用电安全数字化管理和集中远程控制运维,极大降低故障影响,节约人力成本,提升运维效率。


同为科技(TOWE)RS485智能PDU插座,可监控PDU总电流、电压、功率、频率、电能等信息,并且可以设置电流告警,能通过串口集中管理,支持按键设置地址编号、设置电流上下限、时序上下电,方便嵌入到机房动环管理系统集中管理,满足机房高效用电管理需求。

智能PDU插座可接驳同为云(TOWE Cloud)物联网服务平台统一管理和访问,解决原来单独供电无法管理的难题,实现对数据内所有的PDU进行精细化分组管理,权限管理,数据报告生成、告警提示等,实现场景内无人值守,提高工作效率,降低管理成本,实现智能化的运维与管理。
