产品介绍
产品相关型号

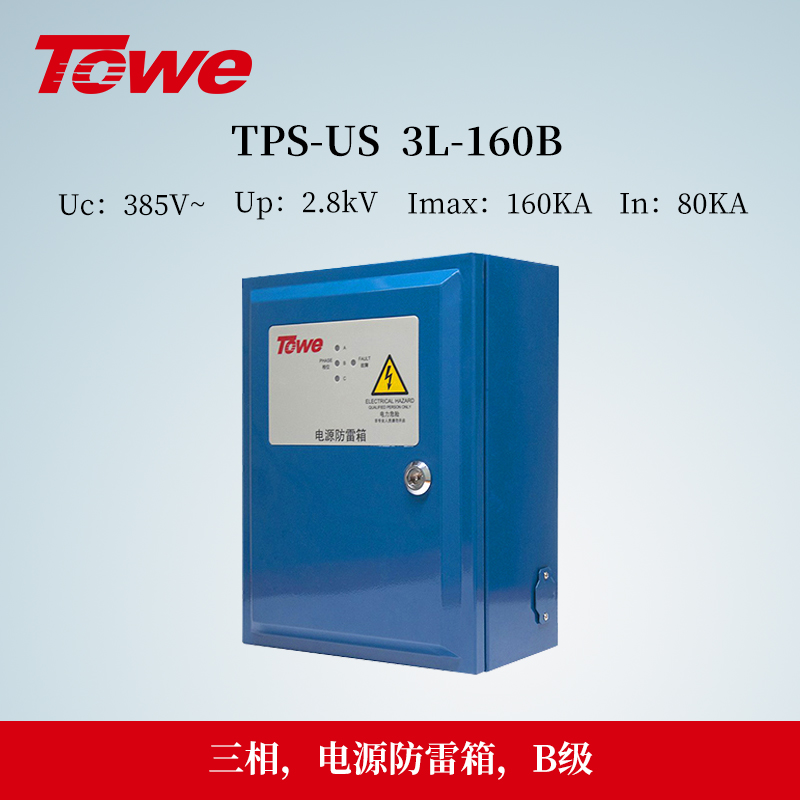

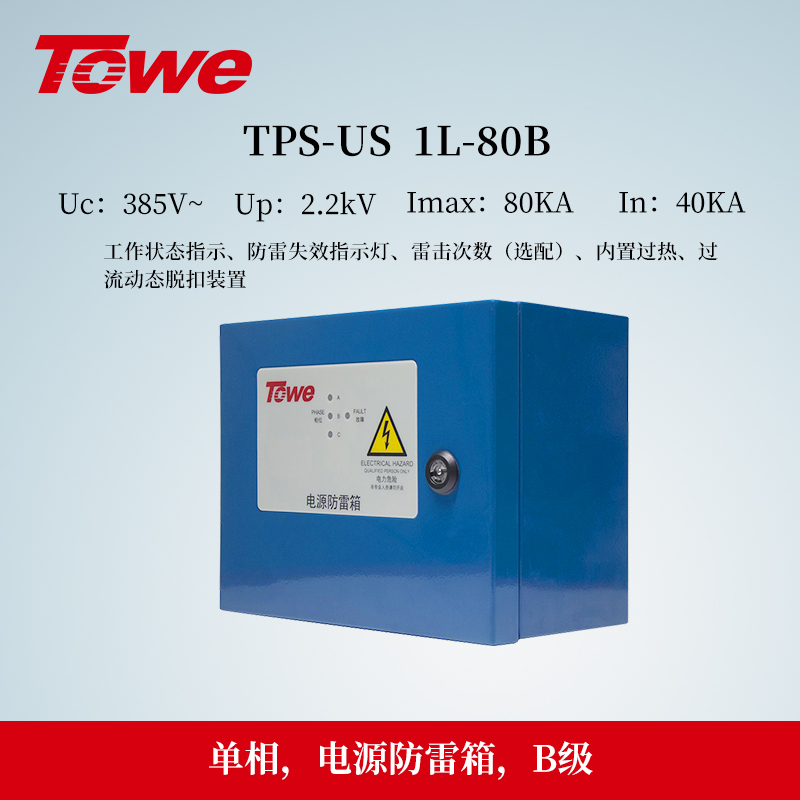

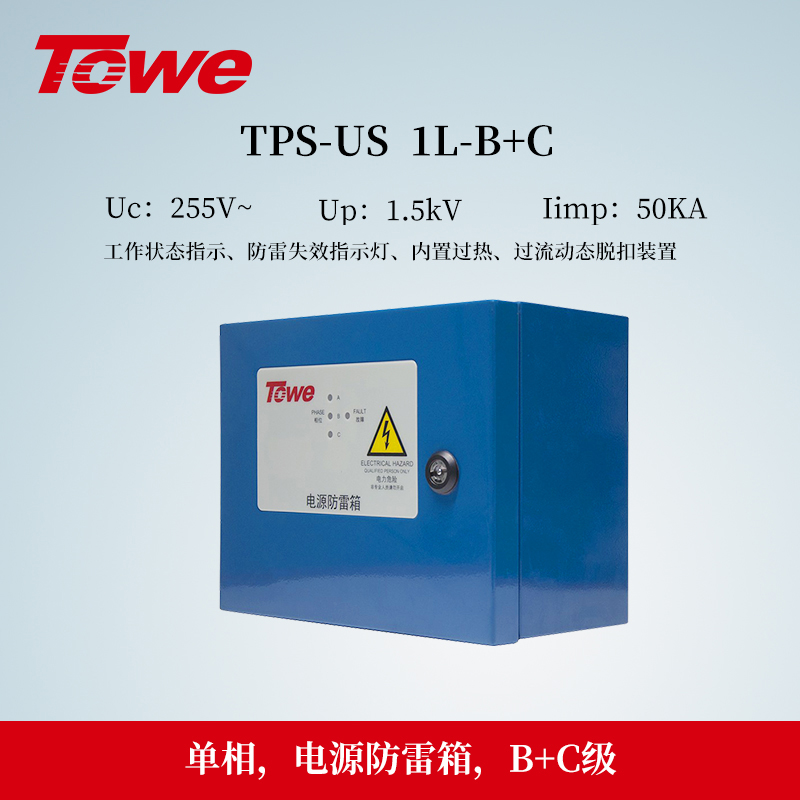

TPS-US/3L-B+C,TPS-US/1L-B+C；TPS-US/3L-50B,TPS-US/1L-50B；TPS-US/3L-160B,TPS-US/1L-160B；TPS-US/3L-120B,TPS-US/1L-120B；TPS-US/3L-100B,TPS-US/1L-100B；TPS-US/3L-80B,TPS-US/1L-80B；TPS-US/3L-65B,TPS-US/1L-65B；TPS-US/3L-40C,TPS-US/1L-40C；TPS-US/3L-20D,TPS-US/1L-20D

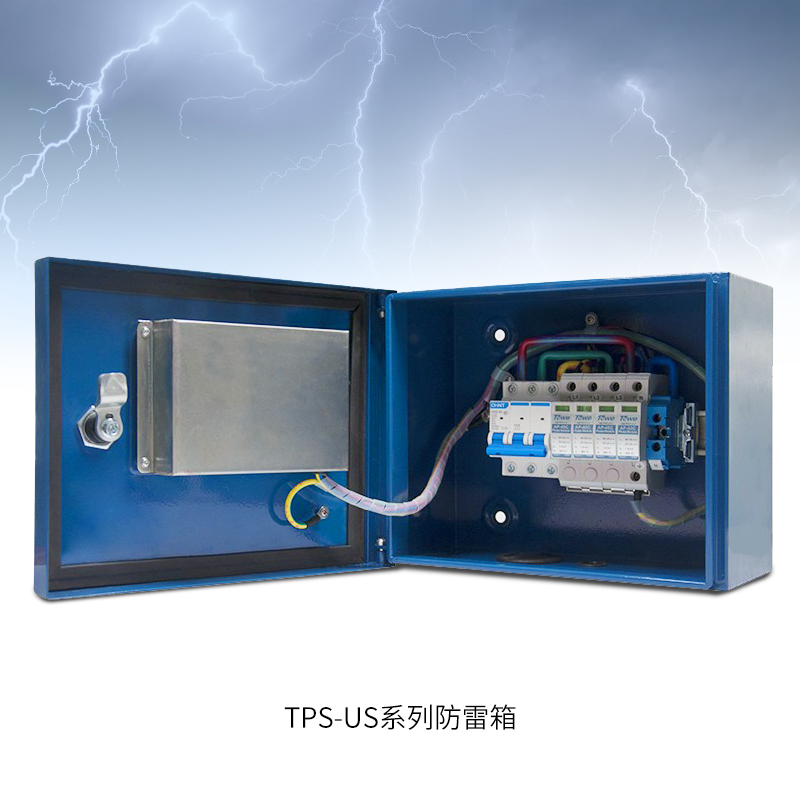

TPS-US 适用型电源防雷箱是根据《建筑物电子信息系统技术规范》GB50343-2004和《建筑物防雷设计规范》GB50057-2010以及IEC-1312-1与VDE0675相关理论，并结合大量防雷工程设计和施工经验而设计的。产品内置先进、高可靠性的防雷元件，并采用实时监控技术，及时将箱体内防雷模块的工作状态转换成电信号。当雷电保护线路过载时，防雷模块及箱体内的断路器会自动将失效的防雷模块从主电路上断开，防雷模块上用于监视工作状态的现实窗口颜色同事变为红色。本产品结构科学、美观，安装维护方便，运行安全可靠，可用于装有外部避雷装置（如避雷针、引下线、地网、外部屏蔽）的建筑物内，对电源系统进行感应雷击防护，防止雷电感应引起的设备损坏、失火、爆炸、人身伤亡等危害。
TPS-US适用型电源防雷箱，型号全，品种多，可最大限度地为客户提供多种选择、满足客户的各种需求。本系列产品由TPS-US/3L…三相系列电源防雷箱和TPS-US/1L…单相系列电源防雷箱两组子系列产品构成。三相系列电源防雷箱的防雷保护模式采用4P结构；单相系列电源防雷箱的防雷保护模式采用2P结构。也可根据客户要求，对三相系列产品采用3P+N结构或对单相系列采用1P+N结构的防雷保护模式。
功能面板
控制面板操作按钮和显示窗口功能说明：
①电源显示（三相电源显示相位A、B、C来电状态）
②防雷故障LED发光警示
③雷击次数显示窗口（选配）
④雷击故障蜂鸣报警消音键（选配）
电源防雷箱命名方式
TPS-US/X1-X2 X3 TOWE适用电源防雷箱
说明：
TPS：TOWE系列电源电涌保护器
US： 适用电源防雷箱
X1： 3L表示三相，防雷模块为3P+N(标配)，可选配4P或3P
1L表示单相，防雷模块为1P+N(标配)，可选配2P
X2: 每线最大通流量Imax，在产品详细说明区分10/350 和8/20
X3： 防雷等级，B+C为复合第一、二级保护
B-对应国标第一级（CLASS I）
C-对应国标第二级（CLASS II）
D-对应国标第三级（CLASS III）
注：其他特殊产品可接受定制。
产品应用与维护
产品应用
TPS-US适用型电源防雷箱通常安装于建筑物、机房、基站的电源总配电盘入口处或分配电盘中。安装时，应依据连接导线最短原则，即防雷箱与被保护线路连接点的连线长度L1和防雷箱接地地线长度L2尽可能短，并综合考虑安装、维护的方便性，确定具体安装位置。
产品安装

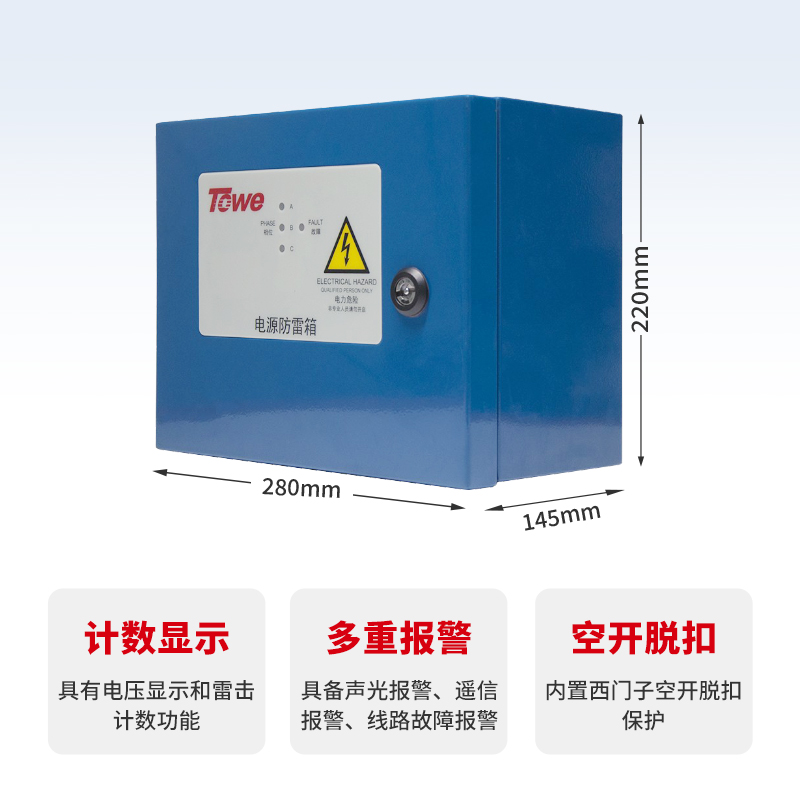

TPS-US适用型电源防雷箱上下各有一个ф42MM的大进线孔，右侧下方还有一个ф16MM的小进线孔。可根据安装现场情况，决定进线方式，以满足连接导线最短原则。不用的进线孔要用盖板封好。防雷箱安装固定并完成电气接线后，合上箱内的空气开关，同时检测防雷箱是否工作正常。
电源防雷箱在安装时的电气连接应注意以下事项：
*确保防雷箱接地被接至用户设备的接地系统；
*对于TN电网,PEN线与防雷箱接地线必须接在一起(等电位连接带)；
*供电部门的PEN线不能作为接地极；
*如果配电系统的PE或PEN母线作为接地连接点，则该母线必须通过一条单独接地线，接至用户设备的接地系统。
*箱内各端子均有明显标识，特别要注意N与PE不要接错。
产品维护
TPS-US适用型电源防雷箱，必须由具备相关雷电防护资质的专业人士根据安装点的实际情况和要求进行选型和安装。安装后还要定期对防雷箱巡检，注意检查防雷箱接地是否良好，防雷模块有无松动、劣化和损坏以及各导线连接有无松动，发现异常情况及时进行更换维护，保障防雷箱的正常工作。
