产品介绍

产品相关型号

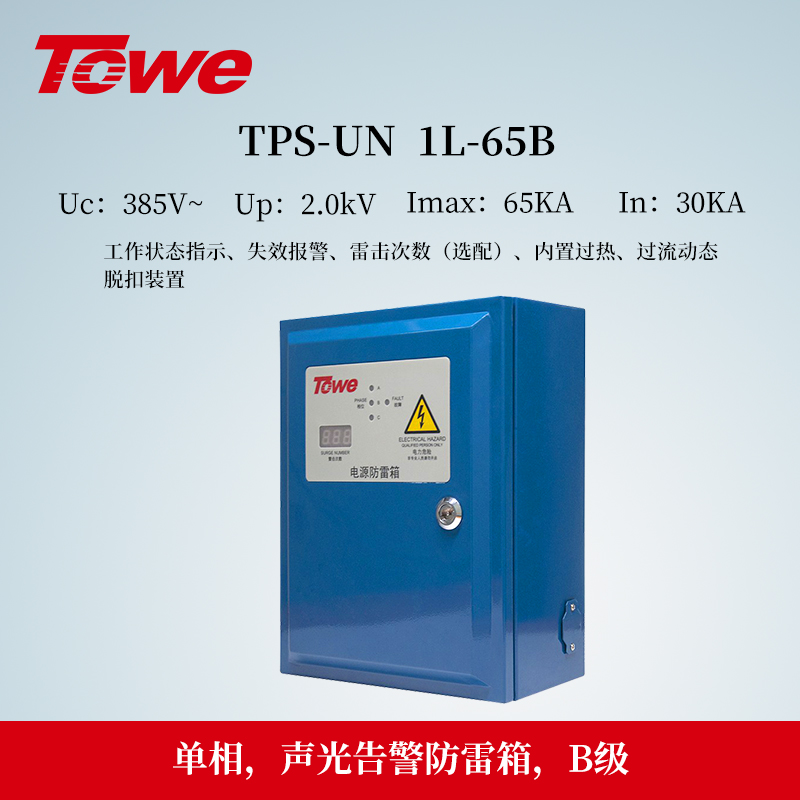

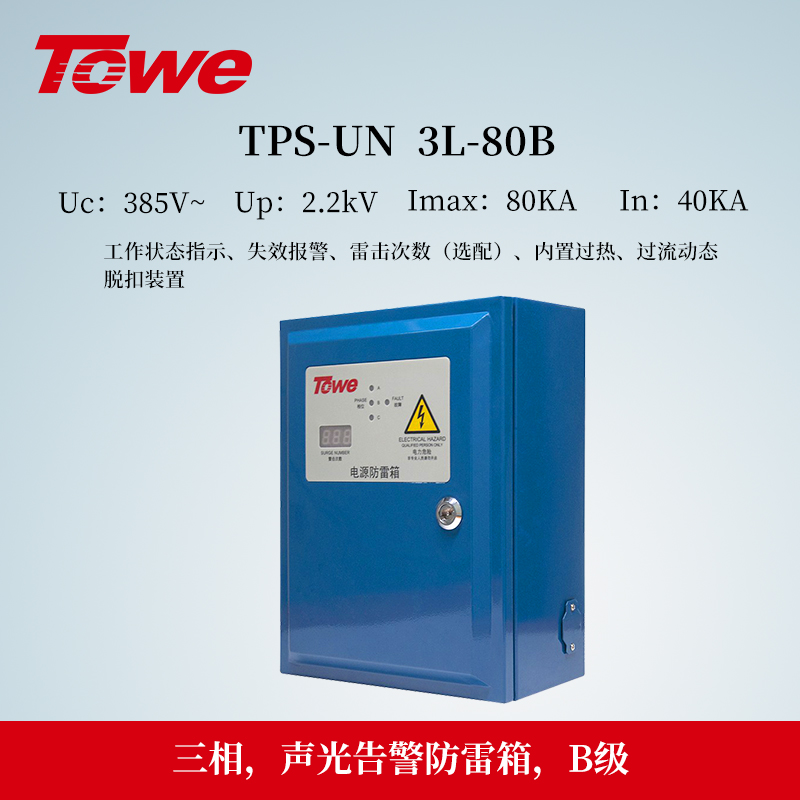

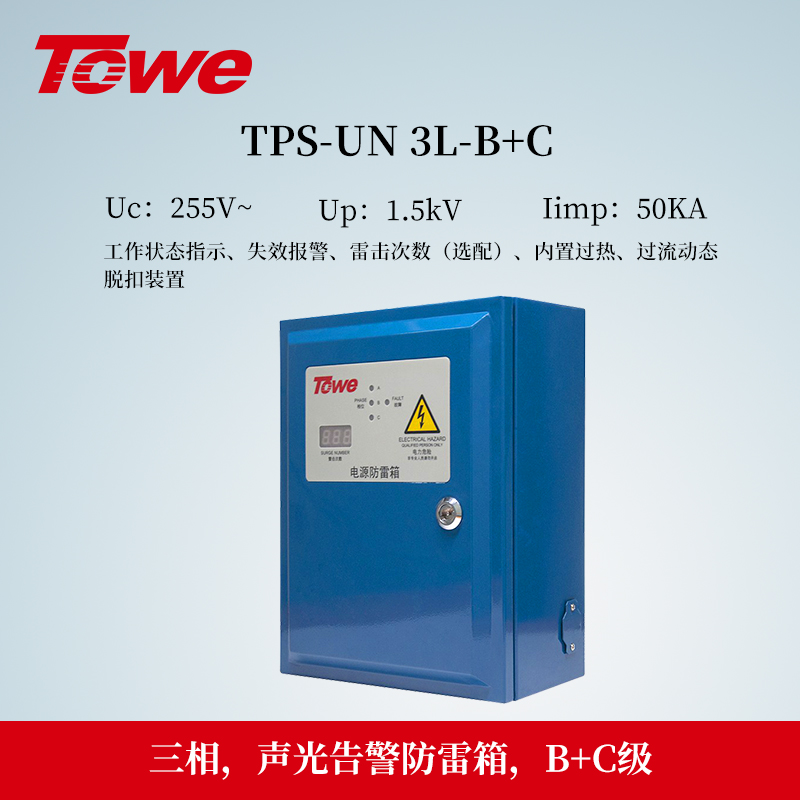

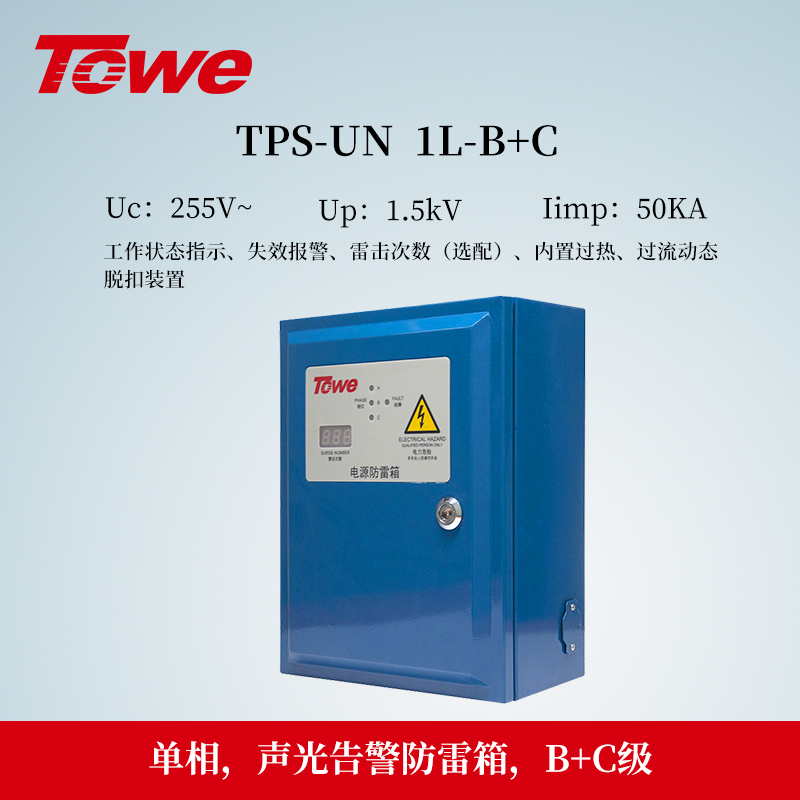

　　TPS-UN/3L-B+C,TPS-UN/1L-B+C TPS-UN/3L-50B,TPS-UN/1L-50B TPS-UN/3L-160B,TPS-UN/1L-160B TPS-UN/3L-120B,TPS-UN/1L-120B TPS-UN/3L-100B,TPS-UN/1L-100B TPS-UN/3L-80B,TPS-UN/1L-80B TPS-UN/3L-65B,TPS-UN/1L-65B

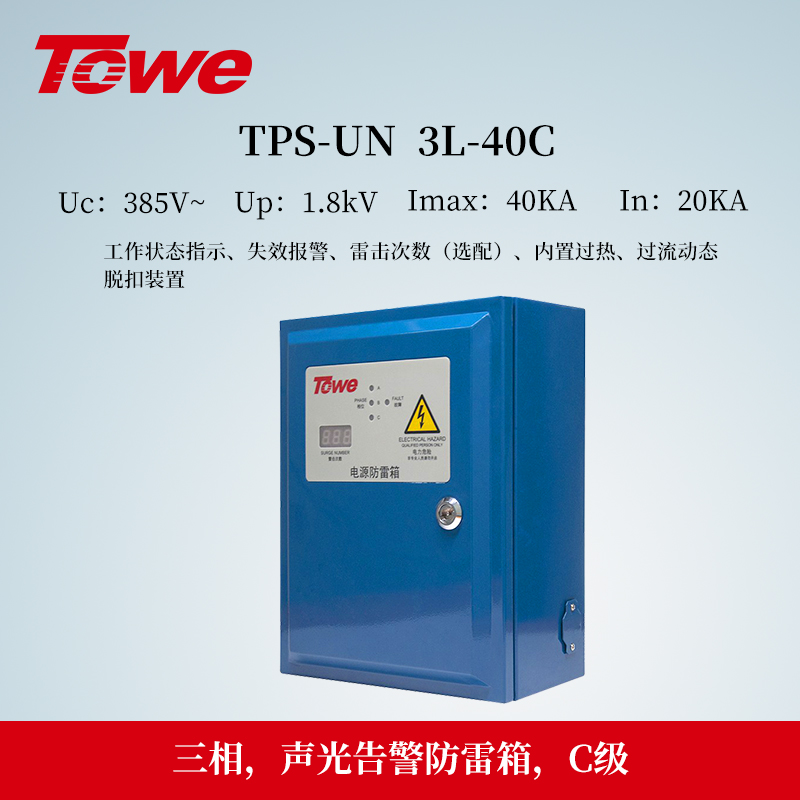

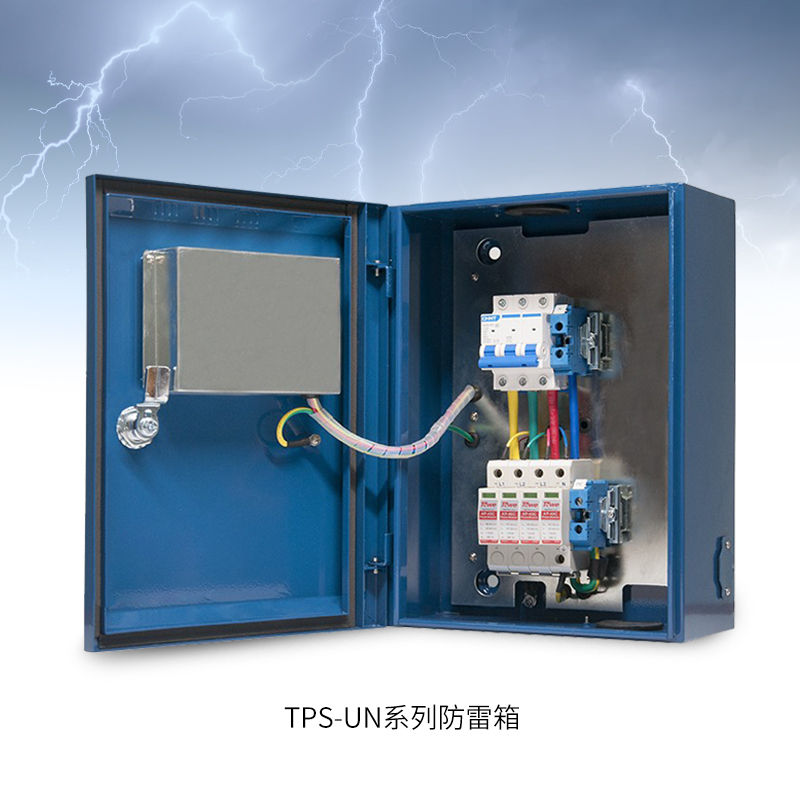

　　TPS-UN系列电源防雷箱，型号全，品种多，可最大限度地为客户提供多种选择、满足客户的各种需求，选用时根据内置电涌保护器分区分级选用。本系列产品由TPS-UN/3L…三相系列防雷箱和TPS-UN/1L…单相系列防雷箱两组子系列产品构成。TPS-UN/3L…三相系列防雷箱的型号有：TPS-UN/3L-50B、TPS-UN/3L-160B、TPS-UN/3L-120B、TPS-UN/3L-100B、TPS-UN/3L-80B、TPS-UN/3L-65B、TPS-UN/3L-40C、TPS-UN/3L-20D和TPS-UN/3L-B+C，防雷线路采用3P+N结构。TPS-UN/1L…单相系列防雷箱的型号有：TPS-UN/1L-50B、TPS-UN/1L-160B、TPS-UN/1L-120B、TPS-UN/1L-100B、TPS-UN/1L-80B、TPS-UN/1L-65B、TPS-UN/1L-40C、TPS-UN/1L-20D和TPS-UN/1L-B+C，防雷线路采用1P+N结构。也可根据客户要求，对三相系列产品采用4P结构或对单相系列采用2P结构的防雷线路。

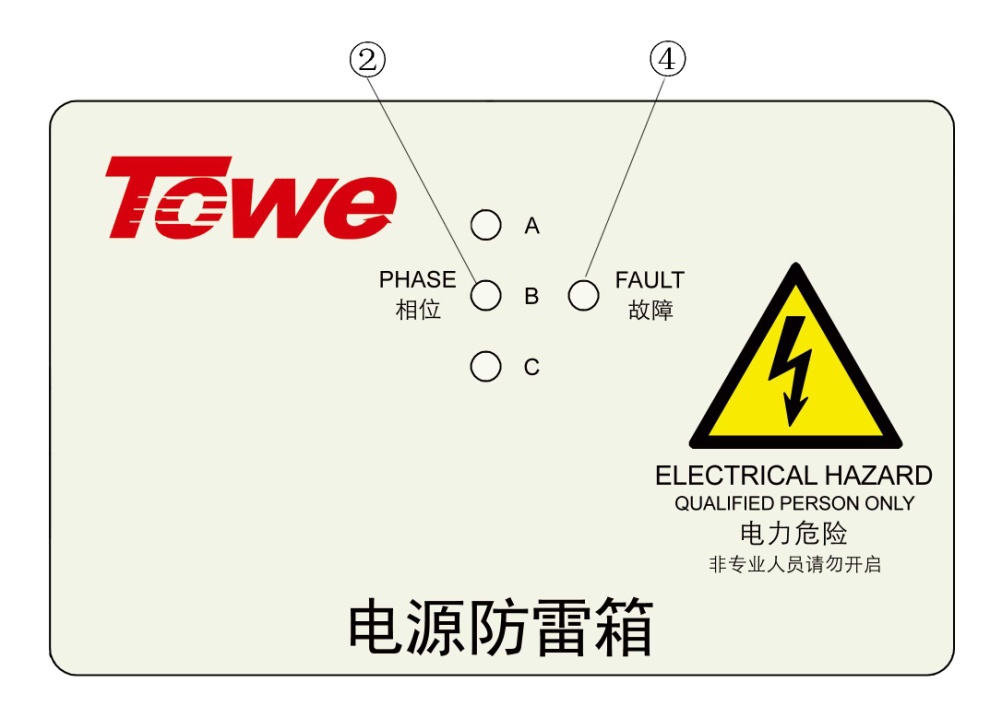

三相电源防雷箱控制面板示意图（③④选配）

功能面板

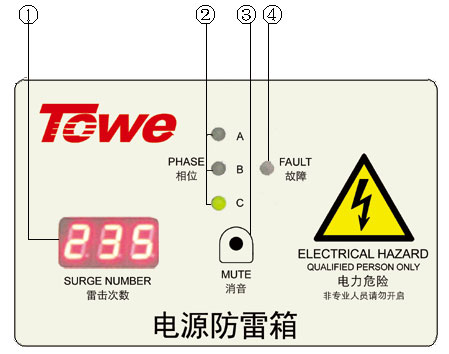

　　功能面板操作按钮和显示窗口功能说明：
　　①电源显示(三相电源显示相位A、B、C来电状态)
　　②防雷故障LED发光警示
　　③雷击次数显示窗口(选配)
　　④防雷故障蜂鸣报警消音键(选配)
电源防雷箱命名方式
　　TPS-UN/X₁-X₂ X3    TOWE通用电源防雷箱
　　说明：
　　TPS：TOWE系列电源电涌保护器
　　UN： 通用电源防雷箱
　　X₁： 3L表示三相，防雷模块为3P+N(标配)，可选配4P或3P

　　1L表示单相，防雷模块为1P+N(标配)，可选配2P
　　X₂:  每线最大通流量Imax，在产品详细说明区分10/350 和8/20
　　X₃： 防雷等级，B+C为复合第一、二级保护
              B-对应国标第一级（CLASS I）
              C-对应国标第二级（CLASS II）
              D-对应国标第三级（CLASS III）
　　注：其他特殊产品可接受定制。

产品参数

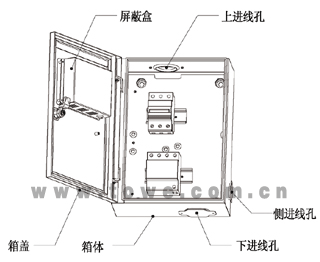

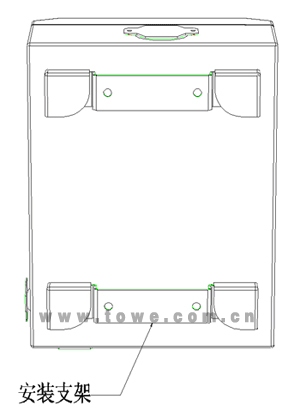

产品外形尺寸图

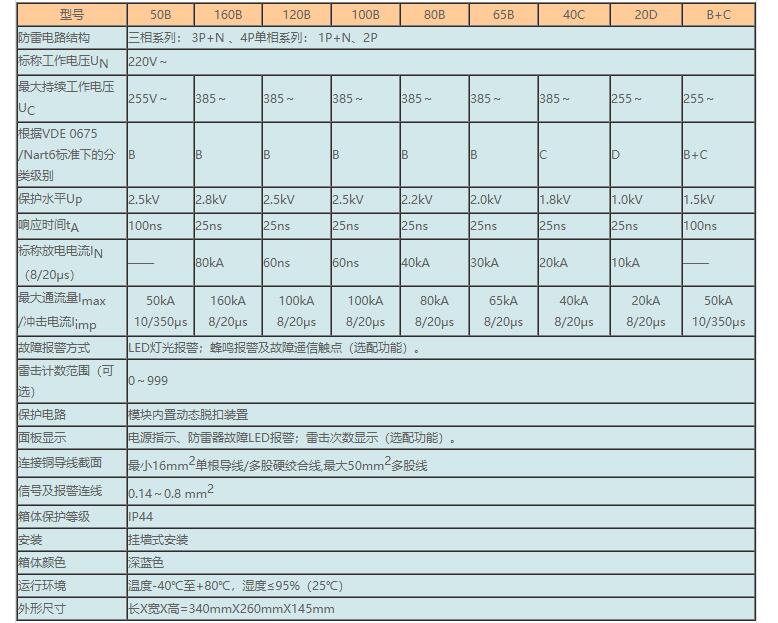

产品技术参数

产品应用与维护

产品应用

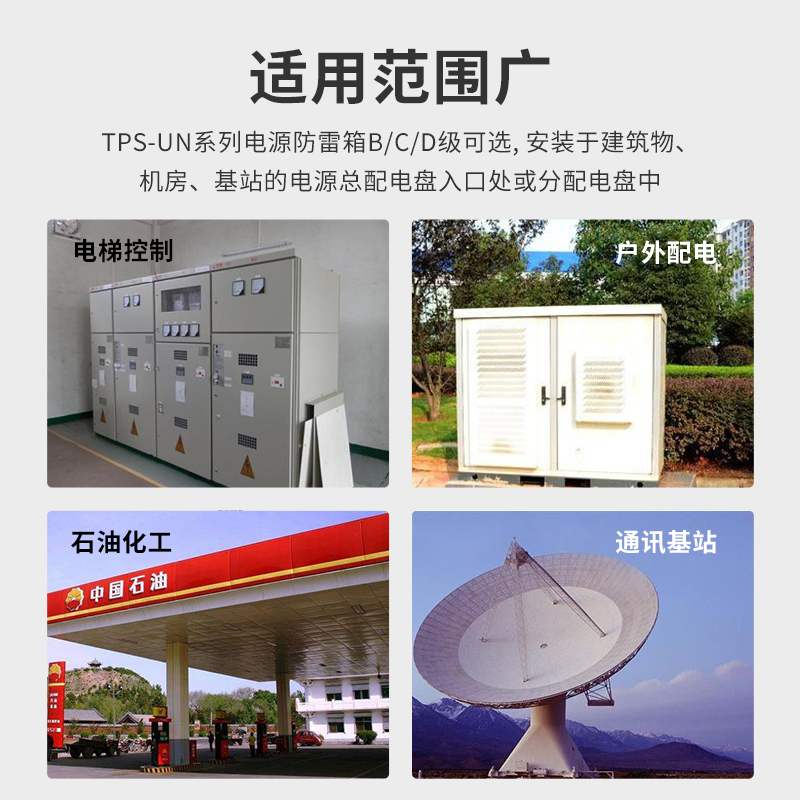

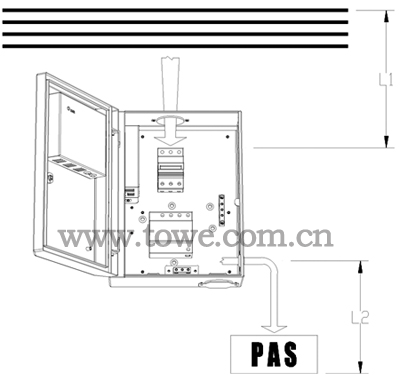

　　TPS-UN系列电源防雷箱通常安装于建筑物、机房、基站的电源总配电盘入口处或分配电盘中，特别适用于需要采用箱体式安装的环境，具体使用时根据防雷箱体内置的电涌保护器模块的类型分区分级选用，可以参照GB50057-2010《建筑物防雷设计规范》和GB50343-2004《建筑物电子信息系统防雷技术规范》中的有关技术规定。安装时，应依据连接导线最短原则，即防雷箱与被保护线路连接点的连线长度L1和防雷箱接地地线长度L2尽可能短，并综合考虑安装、维护的方便性，确定具体安装位置。如下图所示：
