TOWE 产品丨机柜PDU---基于匠心，贵在创新
时间：2021-08-05阅读量429
TOWE公司经过20年的发展，于2003年推出全球首款基于机柜安装带电涌保护的PDU。PDU即电源分配单元，也叫机柜插座，是专为机柜式安装的电气设备提供电力分配，具有不同的功用、安装方式和插孔组合；PDU的应用可使机柜中的电源分配更加整齐、可靠、安全、专业、美观，并使机柜中电源的维护更加便捷和稳定；接下来让我们了解一下有关机柜PDU的详情，可以为您的选择提供一些参考。
一．机柜PDU的运行机制

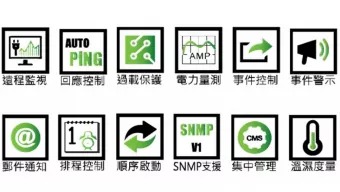

机柜PDU是机柜用电源分配插座。是为机柜式安装的电气设备提供电力分配而设计的产品，拥有不同的功能、安装方式和不同插位组合的多种系列规格，能为不同的电源环境提供适合的机架式电源分配解决方案。
机柜PDU的出现，可以让用电设计安排更合理、品质和标准更严格、安全无故障工作时间长、各类漏电、过电过载保护更优秀、插拔动作频繁而不易损坏、热升温小、安装更灵活方便。
（1）机柜标准横装 PDU
横装 PDU 尺寸规格为：482x44x44（长 x 宽 x 高，单位：mm）输出孔位最多为 12 位（IEC C13），其他输出类型的插孔数量根据插孔类型和功能选择确定，但总长度不长于 482mm；

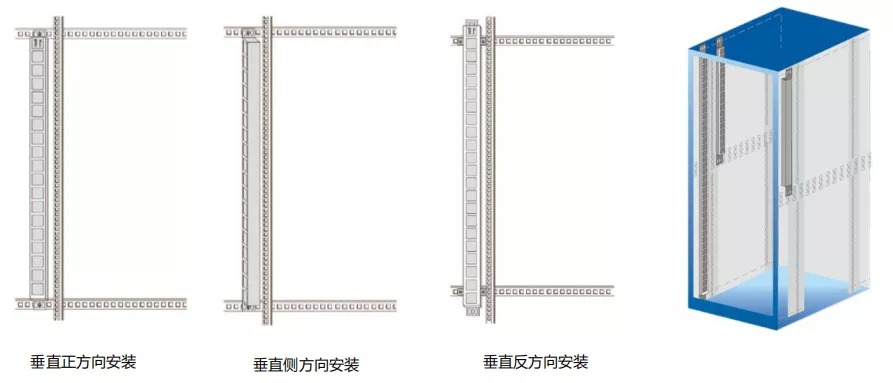

（2）机柜标准竖装 PDU
垂直安装PDU一般最大规格为：1860x44x44（长x宽x高 ，单位：mm），输出孔位最多为48位（IEC C13），其他类型输出插孔数量根据插孔类型和功能选择确定，但总长度不长于42U（1860mm）；
三．机柜PDU的使用场景
（1）竖装PDU机柜插座：
输入国标16A插头，19“标准机柜垂直安装，输出10,12,16,20,24位插孔，支持各种规格定制，主要用于IDC机房，具体参数为：
①EN16/G1209：线长2米，线径3*2.5 ，国标16A插头；输出：12位10A国标三孔，指示灯(546.8mm )
②EN16/G1202：线长3米，线径3*2.5 ，国标16A插头；输出：12位10A国标五孔，指示灯 (588.8mm)
③EN16/W1201：线长3米，线径3*2.5 ，国标16A插头；输出：12位10A多用孔，指示灯(572mm)
④EN16/I1203：线长3米，线径3*2.5 ，国标16A插头；输出：12位10A IEC C13，指示灯(593mm)
⑤EN16/I1203S：线长3米，线径3*2.5 ，国标16A插头；输出：12位10A IEC C13，指示灯,专业四合一防雷防浪涌模块(546.8mm)
（2）自接线竖装PDU：
16-63A竖装PDU机柜插座，19“标准机柜垂直安装，输出10,12,16,20,24位插孔，适合工程现场实施接线，支持各种规格定制，主要用于IDC机房，具体参数为：
①EN32/G1205：3米3*4.0mm²线；输出：2位国标16A +10位10A国标五孔，指示灯，加厚铜条( 677mm)
②EN32G/G1205：IPS PS332 32A工业插头插座公母一对，3米3*4.0mm²线；输出：2位国标16A +10位10A国标五孔，指示灯，加厚铜条(677mm)
③EN32/G1205C：3米3*4.0mm²线，不带插头，西门子32A空开2P；输出2位国标16A +10位10A国标五孔，指示灯，加厚铜条664.4mm
④EN32/GW1204：3米3*4.0mm²线，不带插头；输出：2位国标16A +10位10A国标多用孔，指示灯，加厚铜条(677mm)
⑤EN32/I1206：3米3*4.0mm²线，不带插头；输出：2位16A IEC C19+10位10A IEC C13，指示灯，加粗铜条(588.8mm)
⑥EN32/GW1208：专业接线盒，不带线，自接线规格1-16m㎡；输出：2位国标16A +10位10A国标多用孔，指示灯，加厚铜条，满足16/32A多种功率要求(748.4mm)
⑦EN32/G1501：0.5米 5*6.0平方线，三相输入，每组控制5个输出孔，输出：15位10A新国标五孔+分组指示灯矿机专用(731.6mm)
四．机柜PDU的安装调试
1、机柜前的配电插座的功率要和列头柜分配支路的电路功率及PDU的功率匹配；

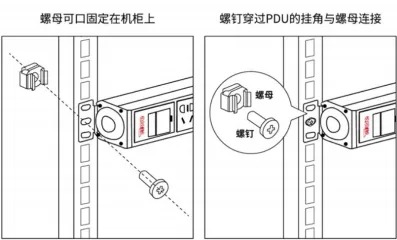

2、横装PDU要预留PDU的安装U位，竖装PDU在安装机柜时要将机柜侧面横档板的位置与PDU的安装尺寸匹配；
3、双圆形的欧标插头不可以直接插入万用孔，这样接地会悬空，非常危险；正确的方法是更换插头或使用嵌入式欧标插孔，再不行用欧标转换国标的专用转换线。
无论是在精密的IDC机房，
还是在严谨的数据中心；
都需要更为安全的电气产品来作为保障；
依据在电气联接领域整整20年的专业积累，
不断技术创新研制而成的革命性产品，
已荣获多项国家技术专利，
品质放心、质量安全，
相信TOWE，可以为您做的更多！
