PDU定制 | 灵活配置的PDU机柜电源插座，助力现代化数据中心建设

PDU（Power Distribution Unit，电源分配单元），就是我们常说的机柜用电源分配插座，PDU是为机柜式安装的电气设备提供电力分配而设计的产品，拥有不同的功能、安装方式和不同插位组合的多种系列规格，能为不同的电源环境提供适合的机架式电源分配解决方案。PDU的标准电源连接器有多种规格，常见的输出电流规格有10A、16A、32A等，具体详细内容可参考GB1002-2008和IEC320。

PDU分类

01



普通PDU，采用全铝合金结构，比塑料机身拥有更好的阻燃性能，先进的喷涂工艺耐腐蚀寿命长，屏蔽更多电磁干扰。

02



高压直流PDU，它的优点很多，首先，直流供电只有电压幅值一个参数，各个直流模块之间不存在相位、相序、频率需同步的问题，系统结构简单很多，可靠性大大提高；其次，与交流UPS系统相比，直流供电省掉了逆变环节，而一般逆变的损耗在5%左右，因此电源的效率得以提高；再次，由于服务器输入的是直流电，也就不存在功率因数及谐波的问题，降低了线损。

03



防雷PDU，机柜插座PDU里的防雷不是防直击雷，而是防电器之间的浪涌，防雷击感应高电流，属于三级防雷。增加防雷模块，避免由于瞬间电涌，保护机房内的用电设备，增强耐冲击电流，提高设备防护性。

04



ATS PDU，双电源切换PDU在使用过程中，能够为连接的设备提供冗余电源，当一路电源失效后，自动切换至另一路电源进行供电，可以提高机房末端用电的可靠性和可用性。

05



智能化PDU，也叫远程电源管理器，它能够通过以太网接口或RS232接口对电气参数进行监测、控制、显示、管理的电源分配单元。监测的对象包括了PDU的总电流、端口输出电流、电压、功率因素以及端口开关状态等；控制是指能够对PDU输出端口进行远程开关操作。除此之外，智能化PDU可通过智能保护措施实现更为强化的IT设备用电安全，因此在安全性方面比普通型PDU有显着的提升。

接下来，小编带您了解一下TOWE的PDU产品。

TOWE智能PDU （I-PDU系列）是具有完全自主知识产权的智能型电源 分配单元。I-PDU系列采用嵌入式系统整体解决方案、将SNMP标准协议 的监控技术、传感器网络节点技术等新技术集一体，通过Internet实现对多 个机柜单元或超大型数据中心的机柜单元进行远程实时监测、远程控制和智能管理。

行业用途：
TOWE智能PDU可广泛应用于网络通讯、电信电力、金融保险、航空航天、 交通运输、教育医疗、电子政务等行业的数据中心各种网络机柜、服务器机柜等设备的专业配套。

技术性能：

• 远程控制

TOWE智能PDU使管理员能远程控制数据中心的任意一台服务器的电源， 控制可以精确到每个孔位。管理员可通过WEB或移动端登录TOWE智慧电源管理平台，远程控制PDU的开启/关闭或者定时开关。

• 实时监测

通过TOWE智慧电源管理平台，管理员可远程实时监控每个孔位的电流、 电压、电能计量温湿度等信息。

• 数据报告分析

为了使管理员能更方便、科学的管理机房内能源分配，TOWE智能PDU可以通过TOWE智慧电源管理平台生成专业全面的分析报告。

• 技术领先的软硬件集成管理设计

采用高性能的处理器与模块化电路设计，基于嵌入式系统多任务的软件开发，确保无论是监测还是控制都能做到准确、实时、高效。

• 模块化的结构组件

为快速应对用户多样化需求，TOWE采用独创的模块化结构：输出插孔、漏电保护、过载保护、防雷等功能组件等，可以做到当天定制、隔天交货，极大地提升了效率。

• 完整的配件

除配备温湿度、门磁、水浸、烟雾传感器和红外探测器等智能外接组件，TOWE还提供专用连接线缆、热插拔防雷模块、横装与竖装安装支架等。

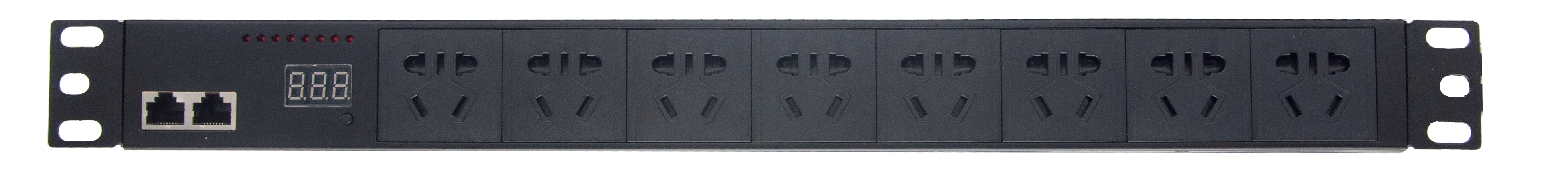

基于RS-485协议智能PDU

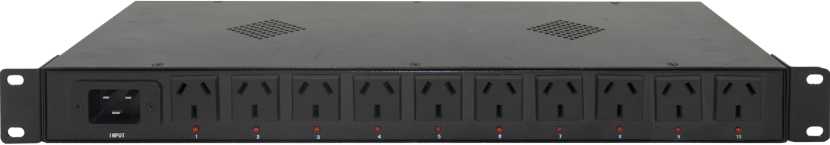

部分典型产品图例



主要技术特点
总工作电压、总负载电流、总负载功率的监测
精准的总电能计量
精准的每位单元电能计量
每位单元负载电流的监测
每位单元负载电流上/下限的设置
每位单元的负载功率的监测
总功率因数的监测
机柜微环境状态的监测
多重告警方式
支持提供日志记录与查询服务

智能数据采集器
智能电流表可同时满足对电流、电压、功率、功率因素、电量、温度、湿度等数据进行监测。采用以太网HTTP/SNMP/SMTP/NTP等网络服务功能和RS485串行接口提供多台设备串联。

电源输出模块
插孔可任意组合，可选配IEC插孔、国标10A插孔、 国标16A插孔、新国标插孔、英标插孔、德标插孔等。

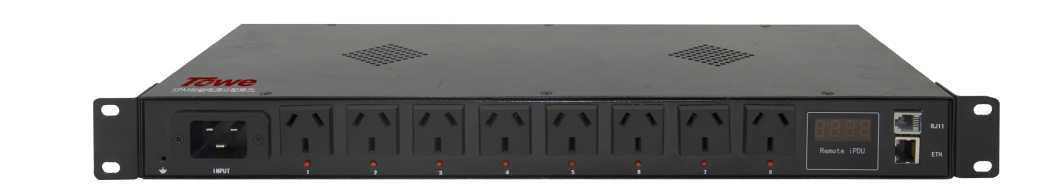

基于SNMP协议智能PDU

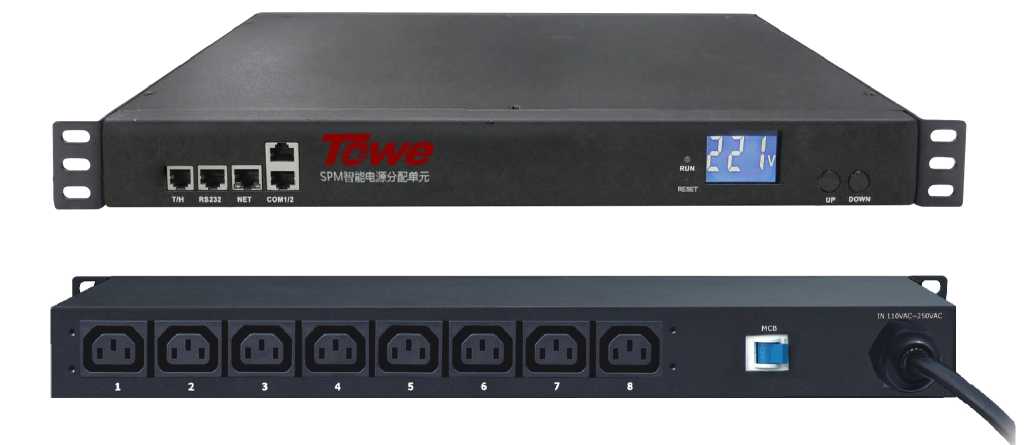

部分典型产品图例




主要技术性能

远程监视：
透过网页与SNMP通讯协议，远程监视电流用量。
远程控制：
透过网页与SNMP通讯协议，远程控制任一输出插座的电力开关。
电流量测：
量测总输出电流量。
事件通知：
插座开关与电力过载时，会发送Email 与SNMP Traps至预定管理者账号。
警示设定：
设定电流警示值，用电量超过警示值，则发出事件通知。
过载保护：
用电量过载，断路保护器将D动跳脱，避免危险，保护用电安全。
集中管理：
免费集中监视软件，实时监视大量排插，提供电力记录与用电曲线图。

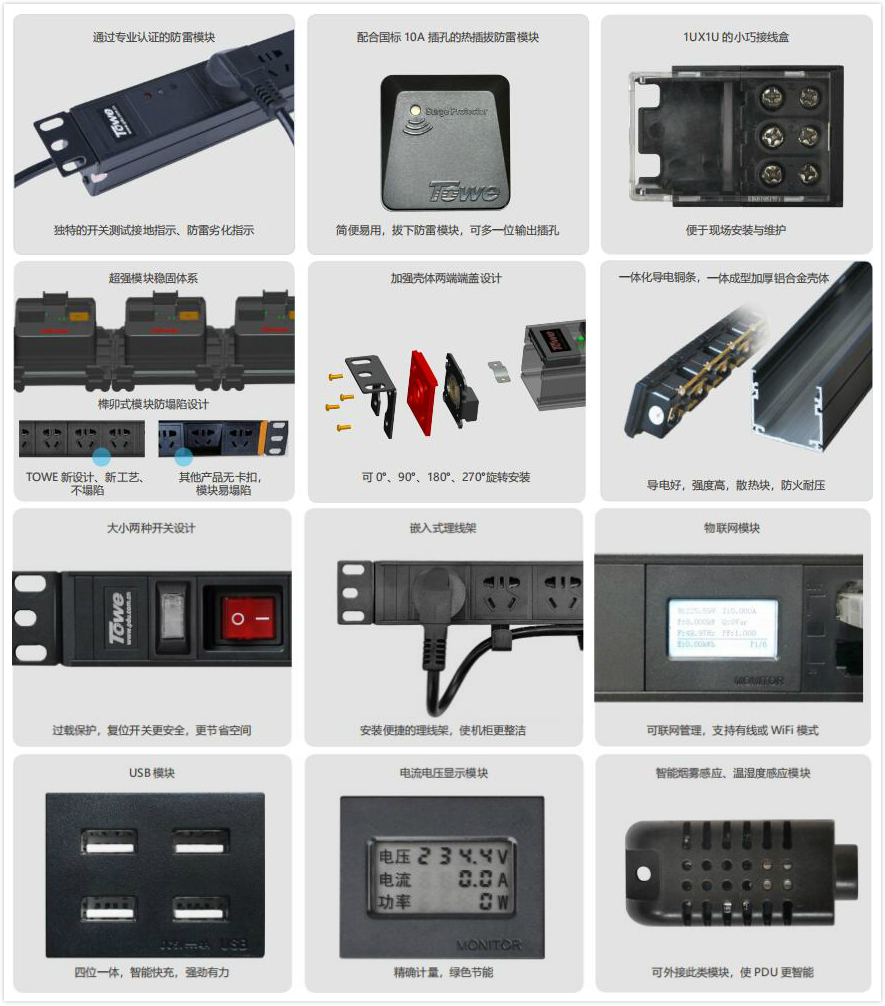

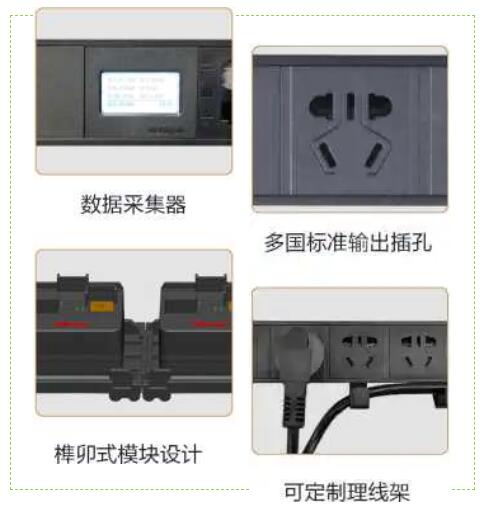

TOWE自主创新产品的新一代PDU（X-PDU系列）模块化电源分配单元，为信息系统和机房数据中心等关键设备的电源分配整体设计与实施提供了极大方便，产品充分体现了“X”随心的特性，PDU的任意输入接口、任意输出接口、 任意附加功能、任意场合的适用性等都可根据客户的需求来量身定制。

主要技术创新与特点

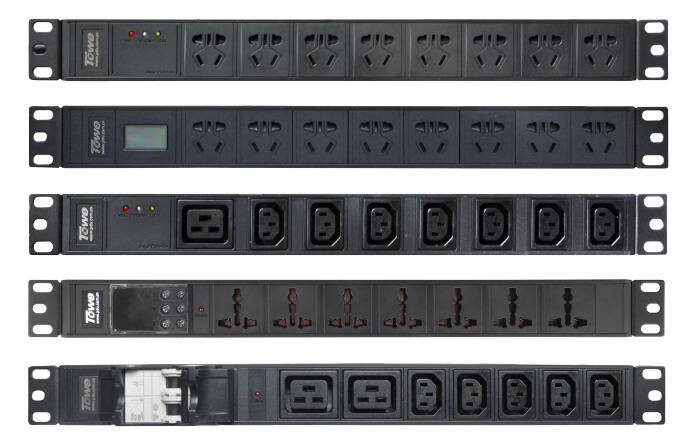

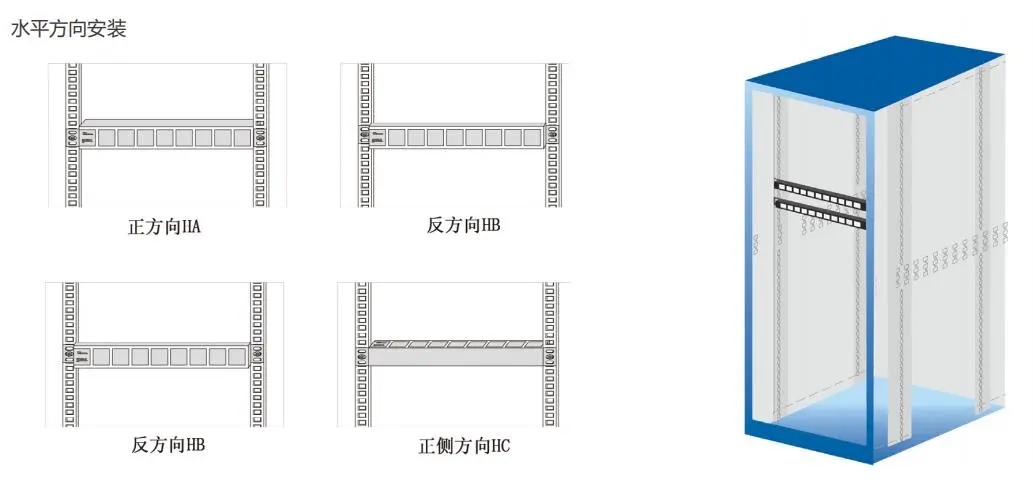

19''机柜标准横装PDU
横装PDU尺寸规格为：482*44*44（长*宽*高，单位：mm）输出孔位最多为12位（IEC C13），其他输出类型插孔数量根据插孔类型和功能选择确定，但总长度不长于482mm。

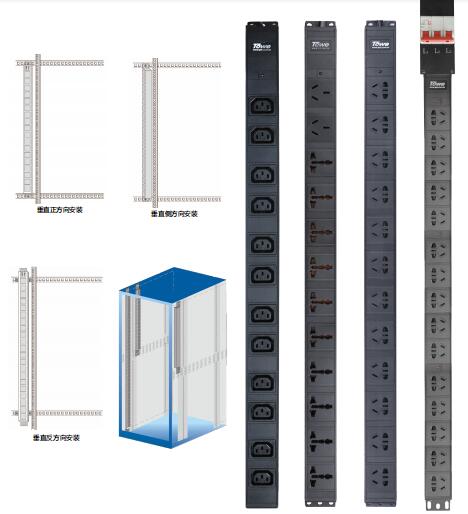

19''机柜标准竖装PDU
垂直安装PDU一般最大规格为：1860*44*44（长*宽*高，单位：mm）输出孔位最多为48位（IEC C13），其他输出类型插孔数量根据插孔类型和功能选择确定，但总长度不长于42U（1860mm）。

TOWE 新一代PDU产品（X-PDU系列）一直以卓越的品质来保障产品高可靠性和高安全性，以强大的模块化定制功能来满足客户需求，以多功能的智能控制与安全防护来适应信息时代现代化机房管理需求。

髙压直流PDU是根据互联网IDC和电信机房供电需要而设计的产品。它具有控制灵活，有效降低故障影响等特点。同时可选配智能电流表、防雷等模块。可满足特殊的定制需求。

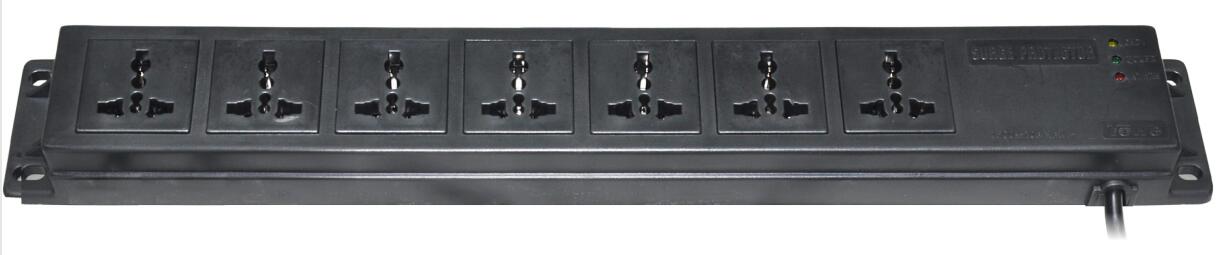

钣金外壳系列PDU

工业插座系列PDU




塑胶组件系列PDU

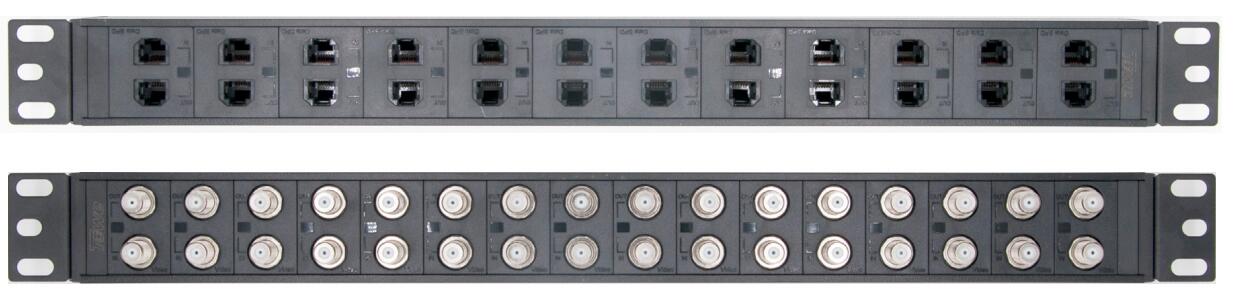

电源信号集成类PDU

TOWE在北方（北京）、华东（上海）、华中（武汉）、西南（成都）、南方（江西）建立了五大区域销售和技术服务中心，能以最短的路径和最快的速度响应客户。为及时满足客户特别需求，北京同为推出即时供应模式，确保订单能在24小时内完成生产配送。

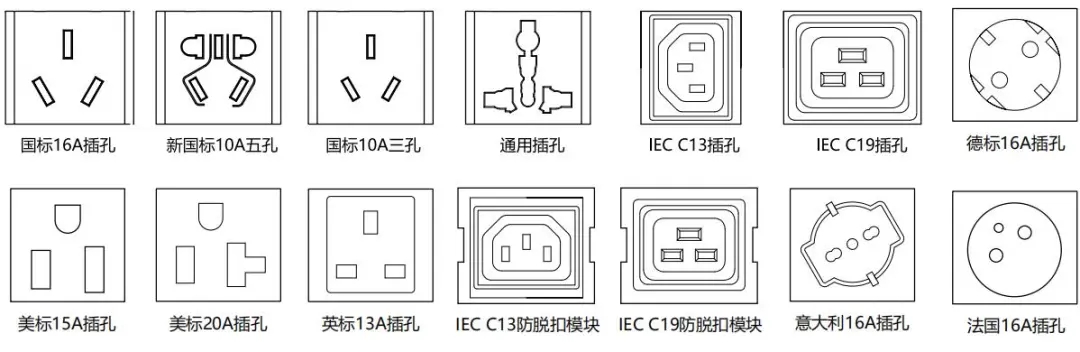

输出插孔

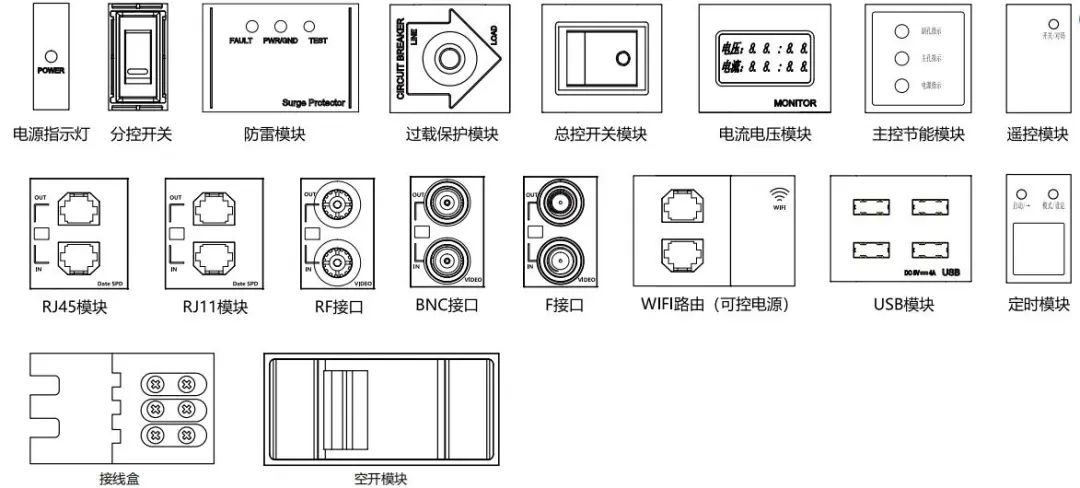

功能模块

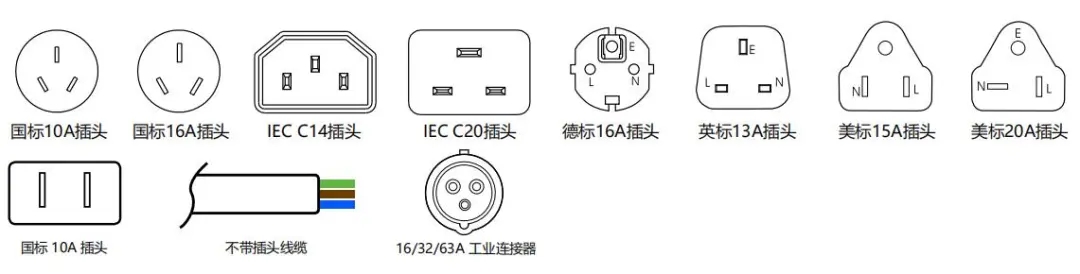

输入插头

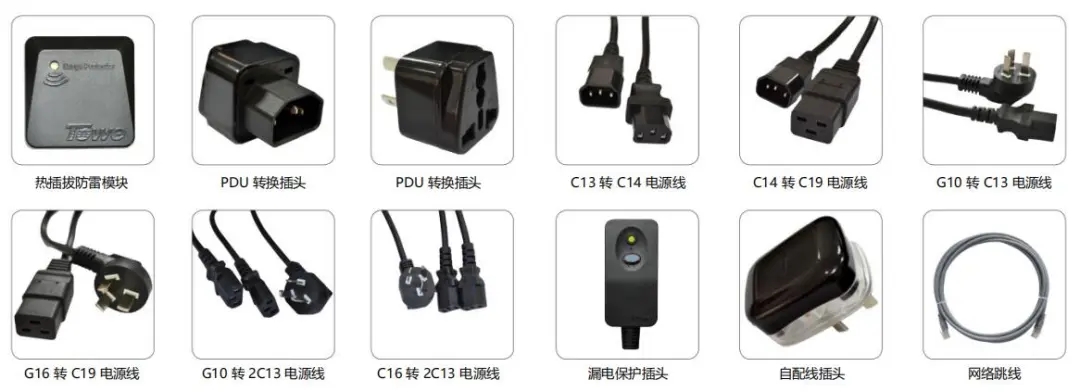

专业附件

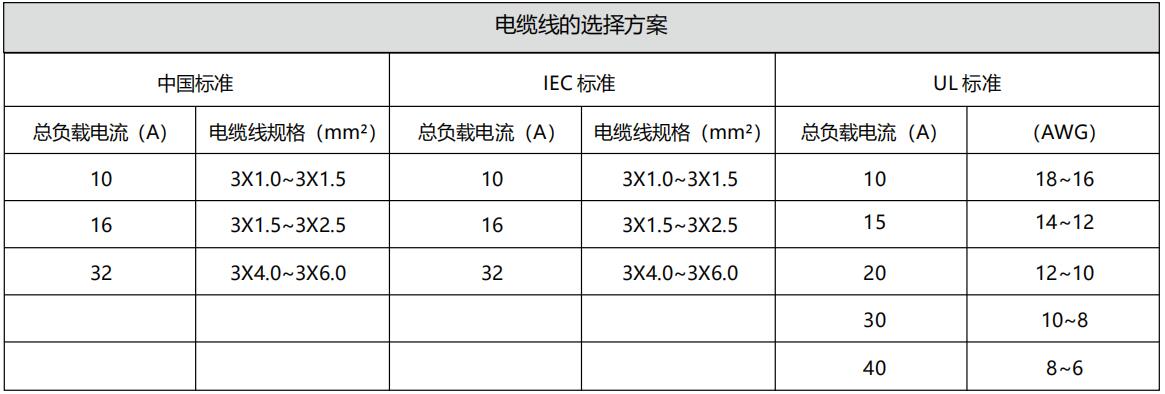

电缆线规格配置



如今，数据中心工作负载的变化速度比以往任何时候都快，数据中心管理人员需要为功率密度的增加以及更具挑战性的非标准化机房环境做好准备。

计算、存储、网络硬件架构，以及更广泛复杂工作负载的发展需要越来越多的配置，从混合存储和计算的混合机柜，到超融合基础设施，以及更加异构的服务器架构和硬件加速器组合(从GPU到FPGA)。验证这些新组合的测试实验室必须更频繁地支持设备变化。对于为机架电源基础设施供电的主机托管设施来说，预测客户需要的电源插座数量和组合是一项持续的挑战。

定制化PDU的应用，可使机柜中的电源分配更加整齐、可靠、安全、专业和美观，并使得机柜中电源的维护更加便利和可靠。灵活配置的PDU产品是保障未来数据中心实现高效、节能、低成本管理的坚强后盾，让数据中心逐渐走向绿色化、科技化、智能化！
