产品介绍

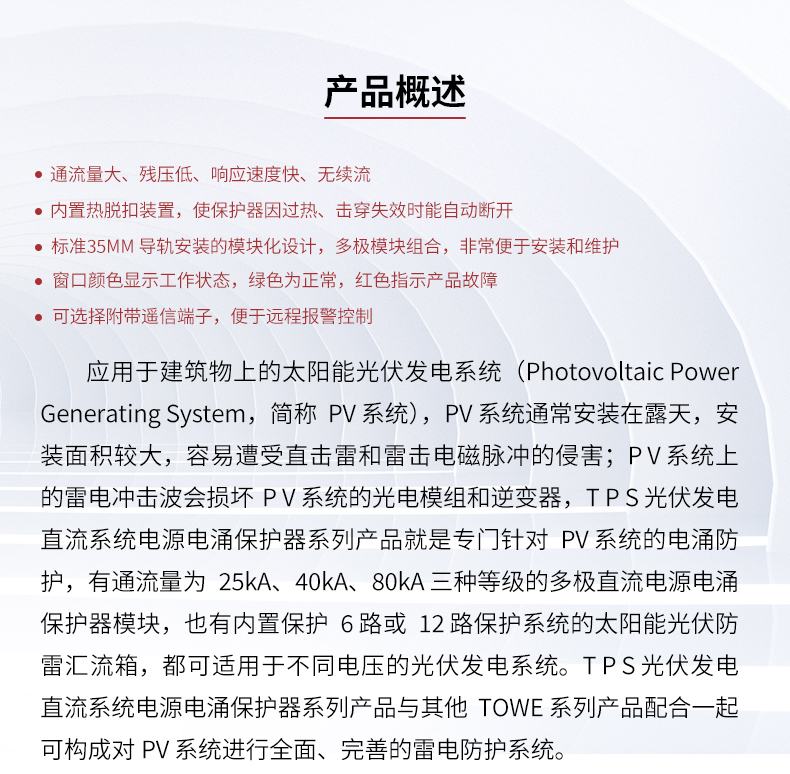

产品主要特点：
 ◎ 通流量大、残压低、响应速度快、无续流
 ◎ 内置热脱扣装置，使保护器因过热、击穿失效时能自动断开
 ◎ 标准35MM导轨安装的模块化设计，多极模块组合，非常便于安装和维护

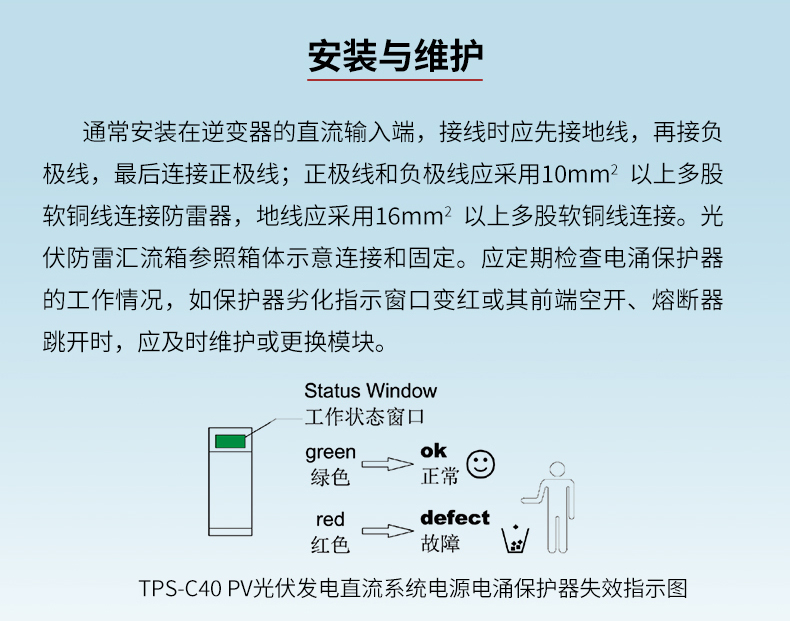

 ◎ 窗口颜色显示工作状态，绿色为正常，红色指示产品故障
 ◎ 可选择附带遥信端子，便于远程报警控制

光伏防雷汇流箱内置防雷模块具备上述特点，还有以下主要特点：
 ◎ 可同时接入多路太阳能光伏阵列，每路电流最大可达11A，能满足不同用户需求；
 ◎ 采用专业直流高压断路器，直流耐压值不低于DC1000V，安全可靠；
 ◎ 雷电计数功能，方便了解雷电灾害的侵入情况及频率；
 ◎ 具有工作状态指示，便于观察工作状况；
 ◎ 装有耐高压的直流熔断器和断路器共两级安全保护装置；
 ◎ 防护等级达IP65，满足室外安装的使用要求，安装维护简单、方便。

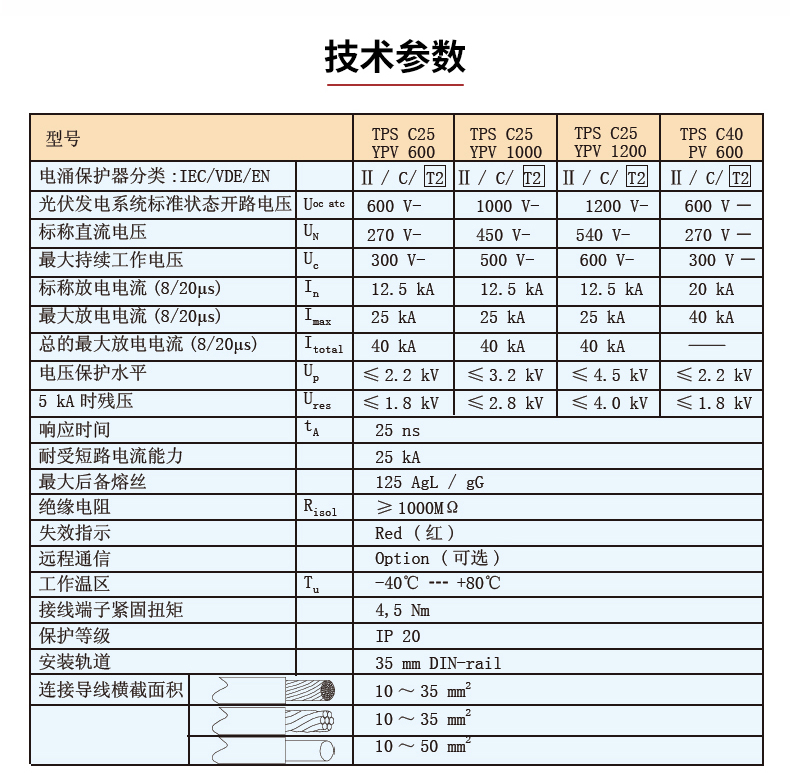

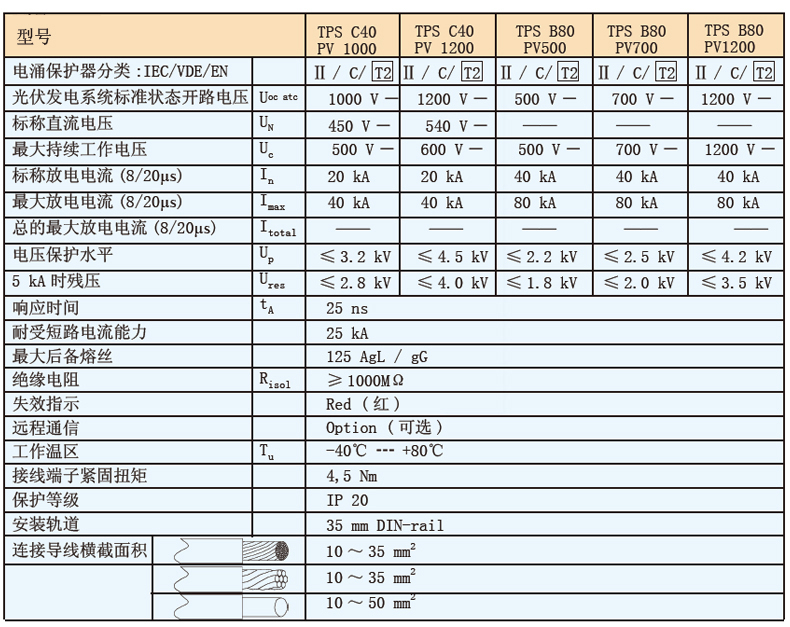

产品参数

产品应用与维护

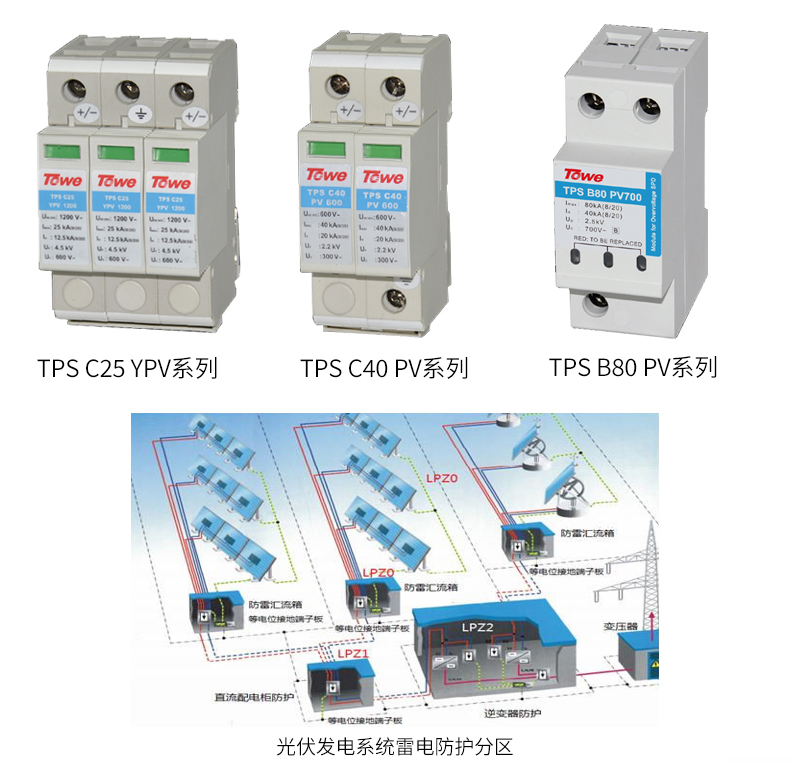

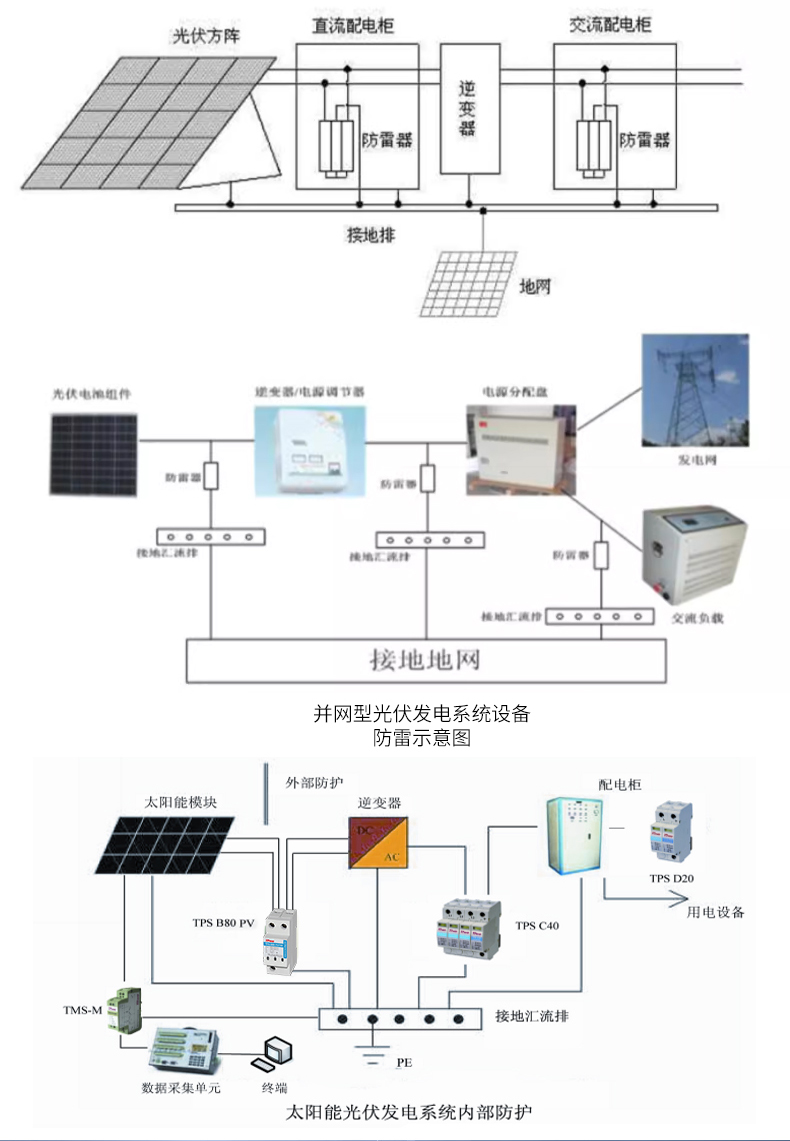

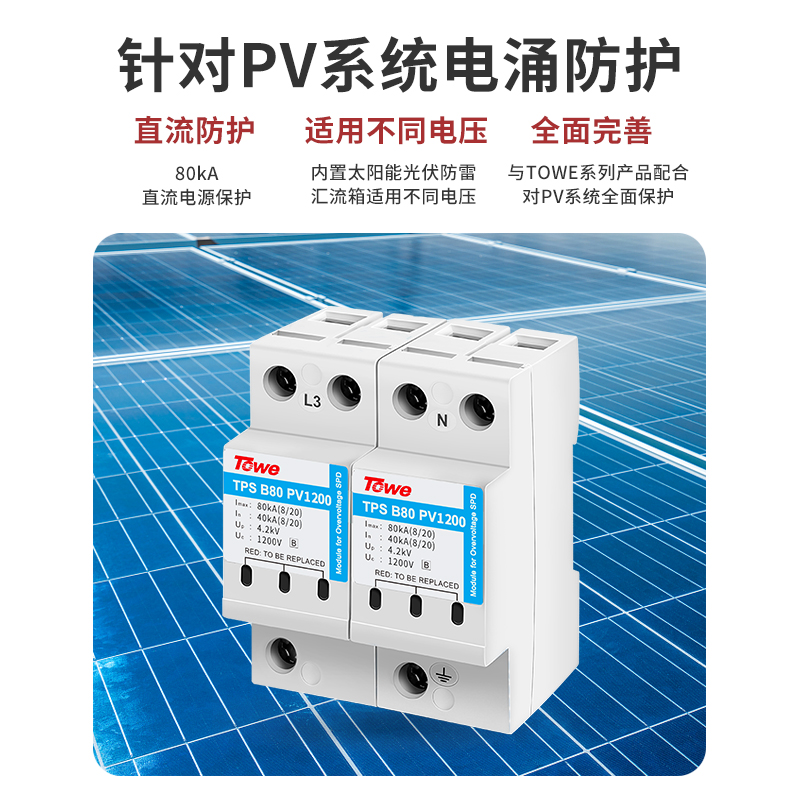

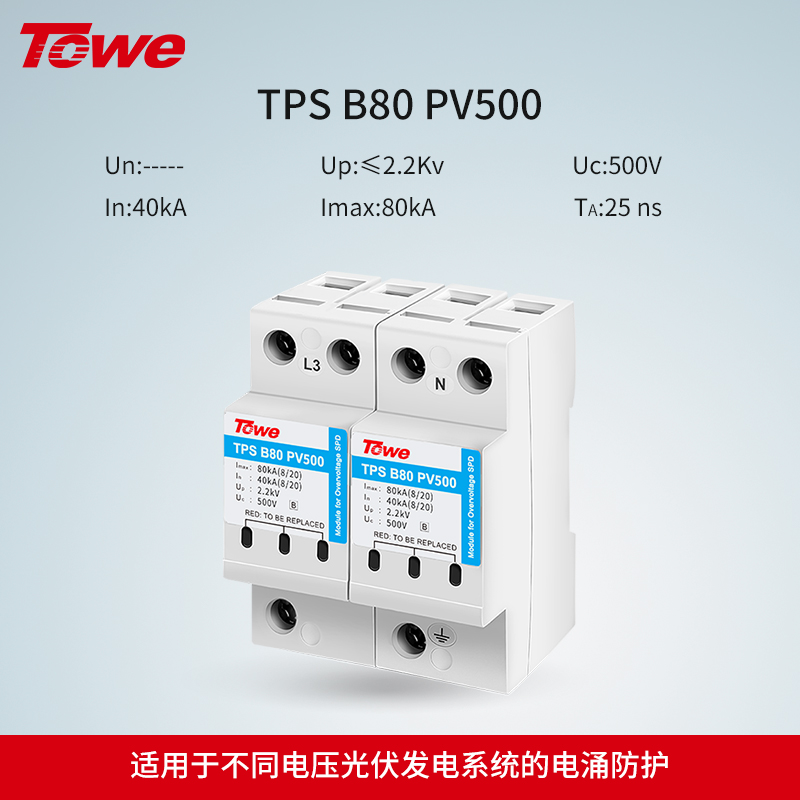

   应用于建筑物上的太阳能光伏发电系统（Photovoltaic Power Generating System，简称PV系统），PV系统通常安装在露天，安装面积较大，容易遭受直击雷和雷击电磁脉冲的侵害；PV系统上的雷电冲击波会损坏PV系统的光电模组和逆变器，TPS光伏发电直流系统电源电涌保护器系列产品就是专门针对PV系统的电涌防护，有通流量为25ka、40ka、80ka三种等级的多极直流电源电涌保护器模块，也有内置保护6路或12路保护系统的太阳能光伏防雷汇流箱，都可适用于不同电压的光伏发电系统。TPS光伏发电直流系统电源电涌保护器系列产品与其他TOWE系列产品配合一起，可构成对PV系统进行全面、完善的雷电防护系统。

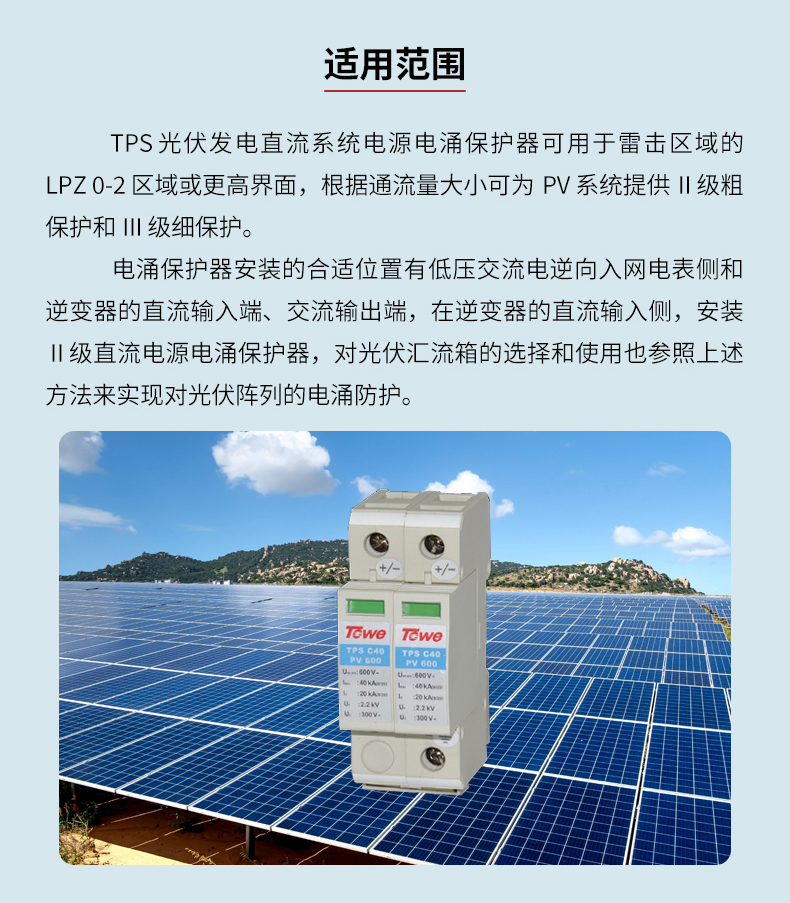

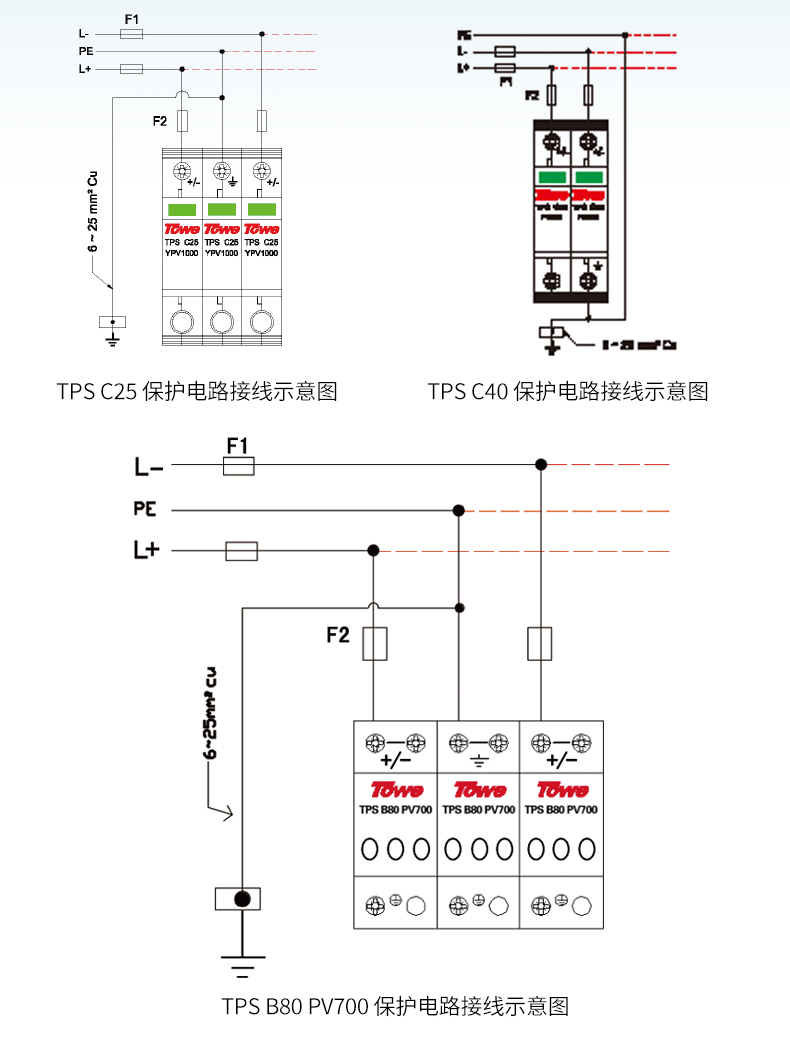

    电涌保护器安装的合适位置有低压交流电逆向入网电表侧和逆变器的直流输入端、交流输出端。 在逆变器的直流输入侧,安装II级直流电源保护器,对光伏汇流箱的选择和使用也参照上述方法来实现对光伏阵列的电涌防护。

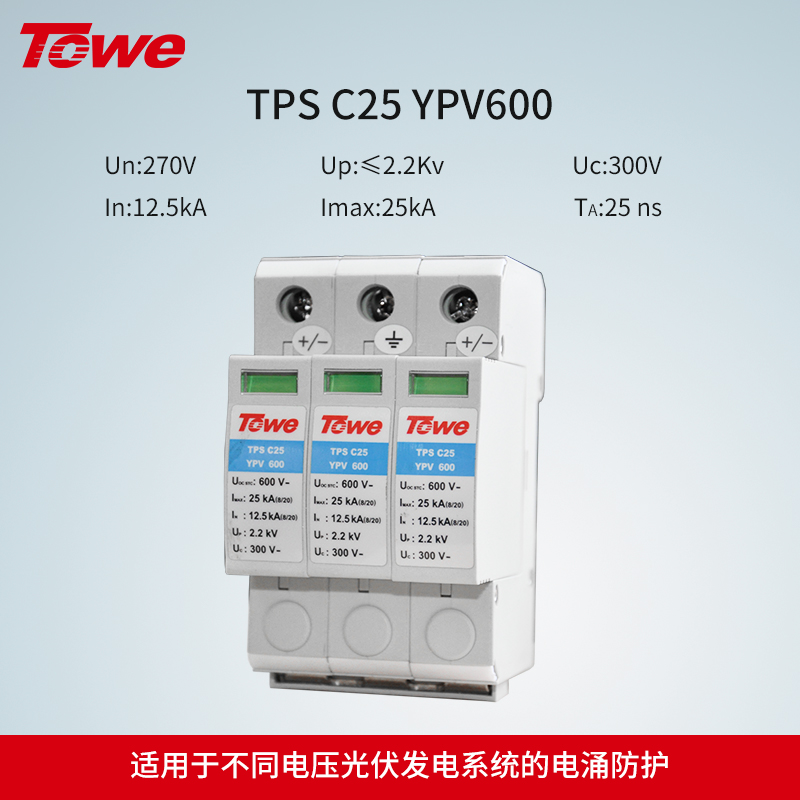

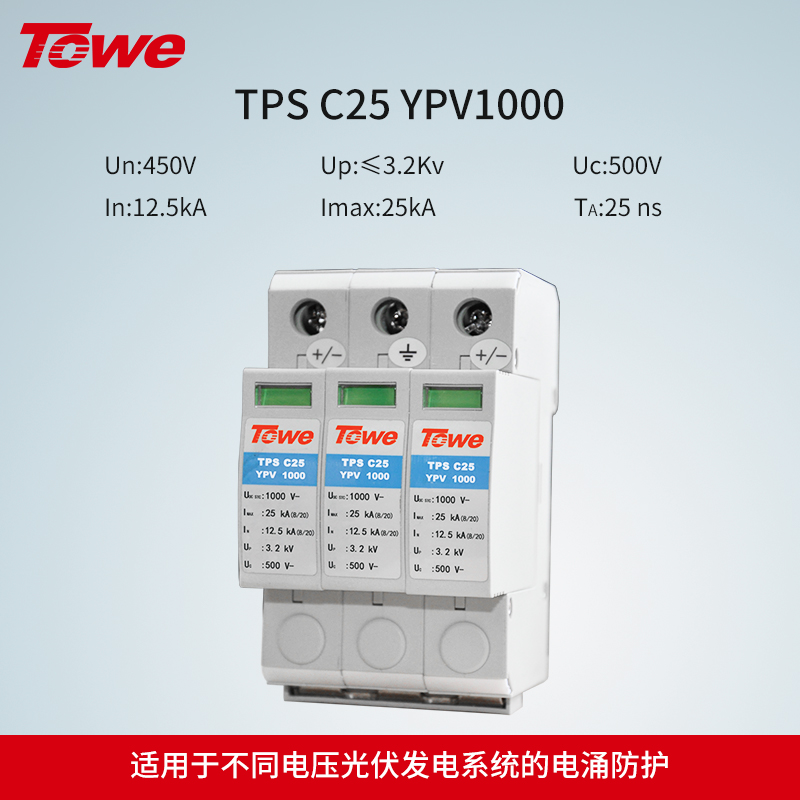

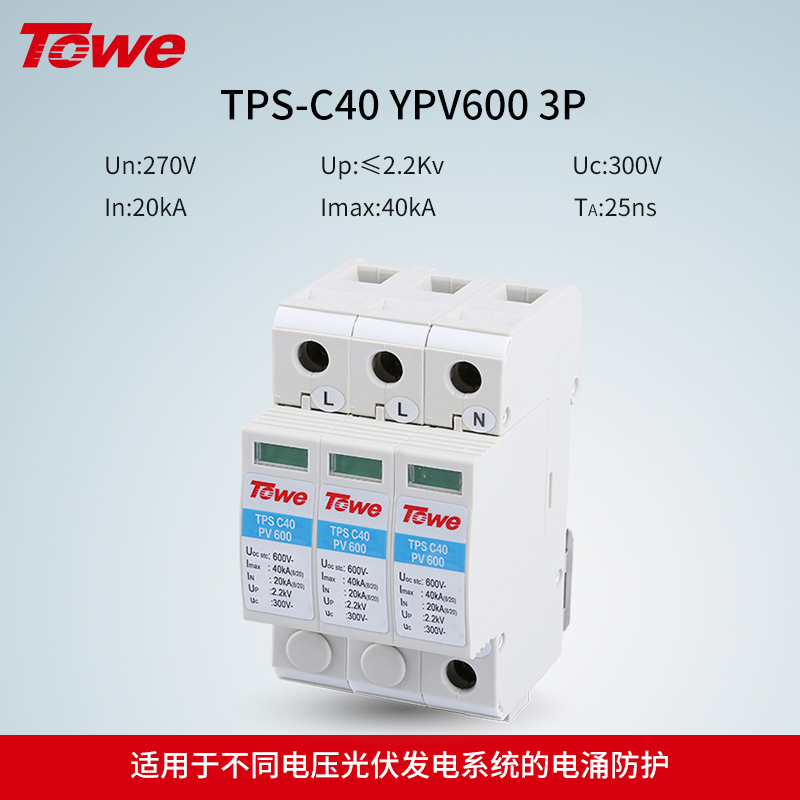

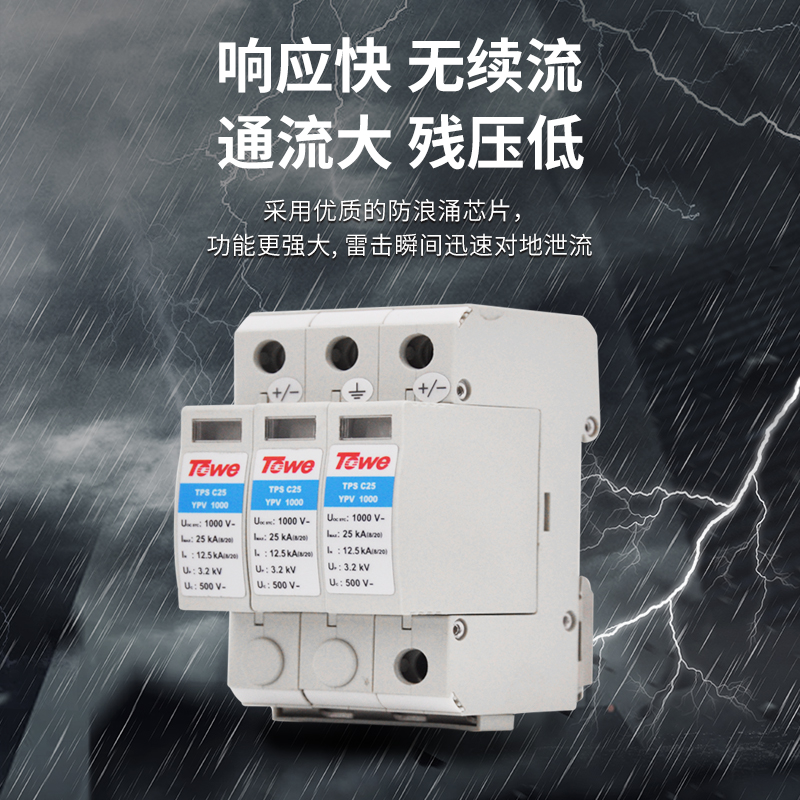

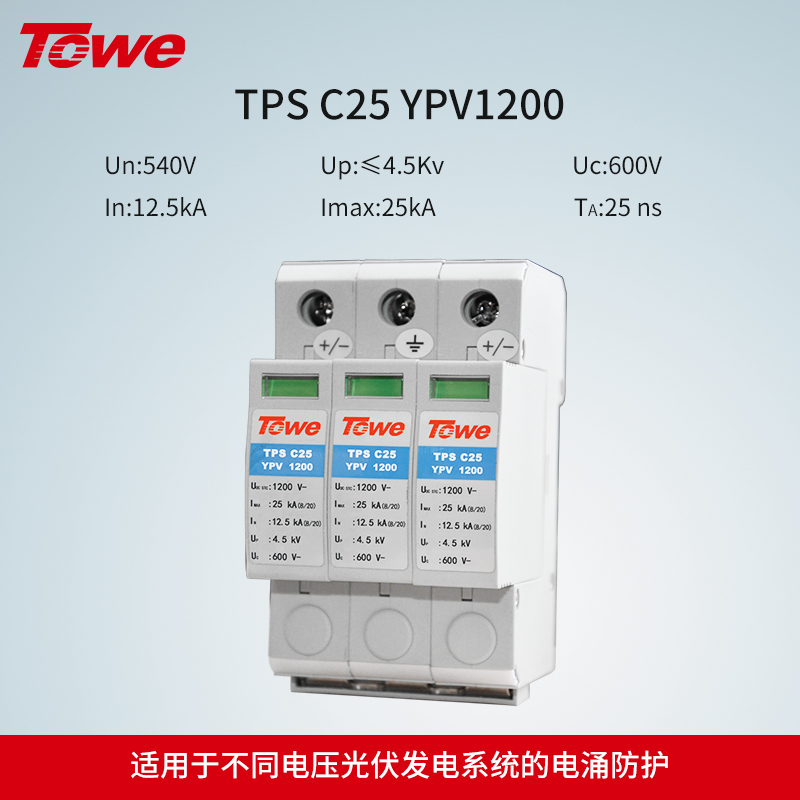

TPS C25  3P

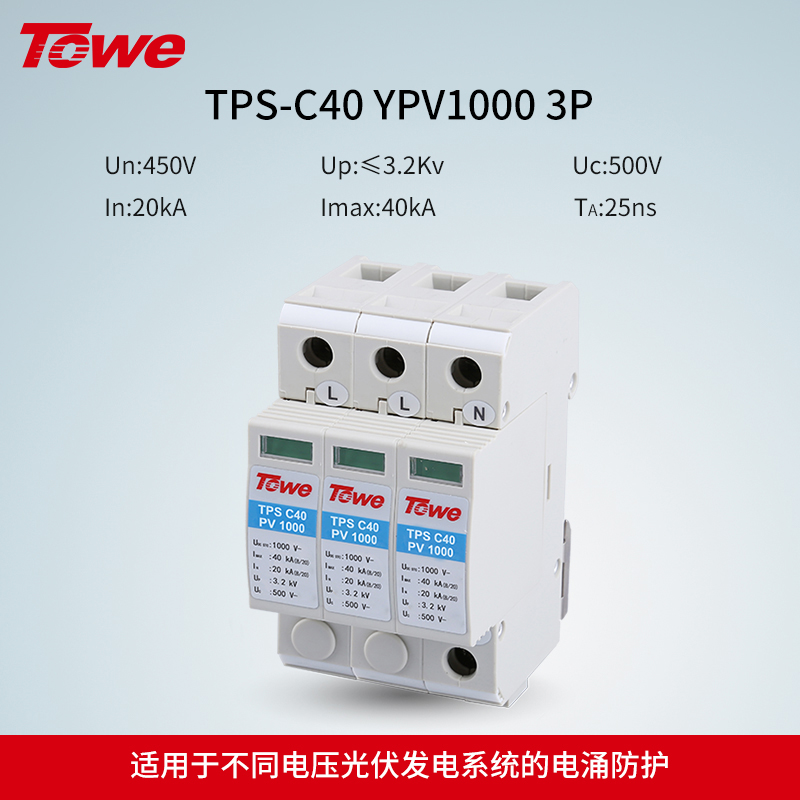

TPS-C40 PV600  2P
