TCS-G系列同轴天馈电涌保护器

产品介绍产品参数产品应用与维护

产品介绍

产品相关型号

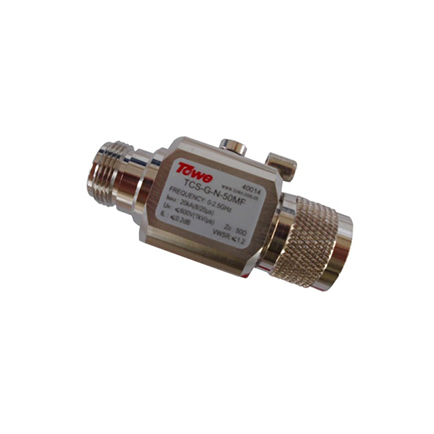

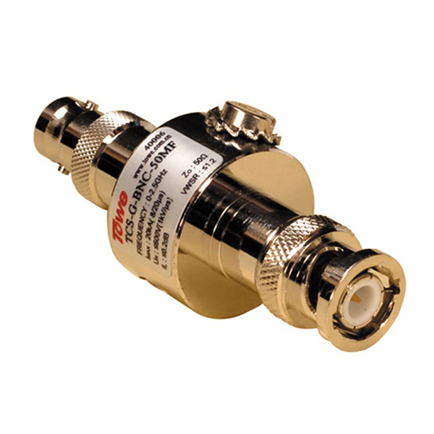

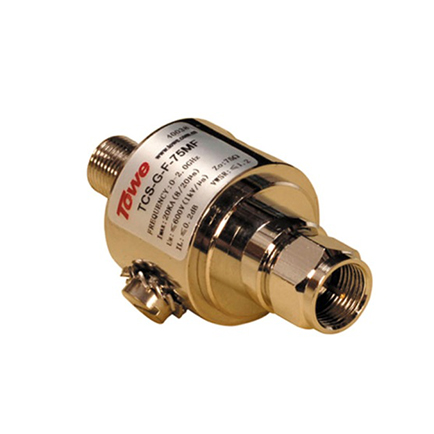

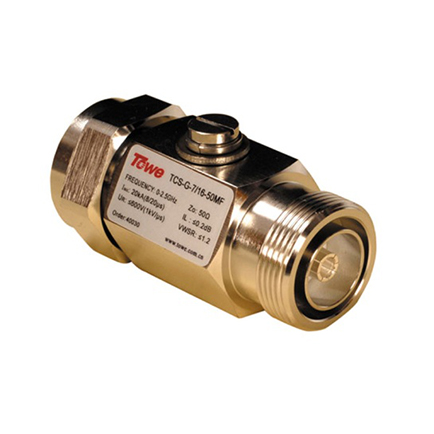

　　TCS-G-BNC-75MF/11S TCS-G-BNC-75FF/75MF TCS-G-BNC-50FF/50MF TCS-G-TNC-50FF/50MF TCS-G-N-50FF/50MF TCS-G-SMA-50FF/50MF TCS-G-7/16-50FF/50MF TCS-G-F-75FF/75MF

　　TCS系列同轴天馈电涌保护器串联在天馈线路中，可安装在雷电保护分区的LPZ0-2界面或更高的界面,广泛应用于各类通信基站、卫星通信、无线通信、导航、雷达等领域，防护通讯设备免遭雷击和电涌破坏。TCS-G系列天馈电涌保护器产品采用先进的电涌防护技术和一流的雷电保护器件精心制成，提供高能级保护,内置的气体放电管是可更换式，方便维修和更换。多用于宽带馈线系统保护，并且可以具备馈电功能。

一般特征：

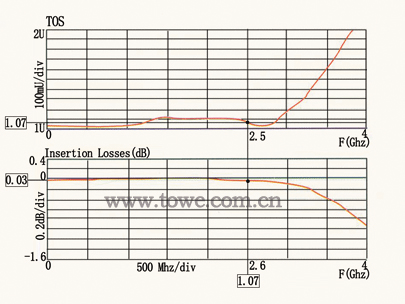

◆ 驻波比<1.2

◆ 插入损耗<0.2dB
◆ 带宽0到3GHz
◆ 最大放电电流 Imax：20kA(8/20us)
◆ 接头：7/16, N, BNC, TNC, SMA, UHF, 7/8，cable, F

串联在天馈线路中，可安装在雷电保护分区的LPZ0-2界面或更高的界面,内置高能量的气体放电管，广泛应用于各类通信基站、卫星通信、无线通信、导航、雷达等领域，防护通讯设备免遭雷击和电涌破坏。

基本原理

　　在天馈电涌保护器的传输芯线和腔体外壳之间加装一气体放电管，当传输芯线和腔体外壳之间出现超过气体放电管的点火电压时，气体放电管达到了脉冲放电电压，线路会在短时间内发生短路，通过接地的腔体外壳将电涌引导至接地系统，从而泄放雷击和电涌，当电涌消失后，气体放电管恢复到绝缘高阻状态。气体放电管是可更换式，方便维修和更换。

气体放电管保护原理示意图

气体放电管特性曲线

TCS-G系列同轴天馈电涌保护器命名方式

　　TCS-G-X1-X2 X3-X4

　　说明：

　　TCS：TOWE系列天馈电涌保护器

　　G：气体放电管方式

　　X1：接口类型，主要有BNC、TNC、SMA、N、F、7/16等

　　X2: 传输阻抗，主要有50欧和75欧两种

　　X3：电涌保护器两端的接口方式－M（male，公）和F(female,母)

　　X4: 特别说明

　　注：在G类产品具体选型时还应考虑天馈线电涌保护器的工作电压，根据其工作电压由我公司匹配好相应的放电管，其他特殊产品可接受定制。

产品参数

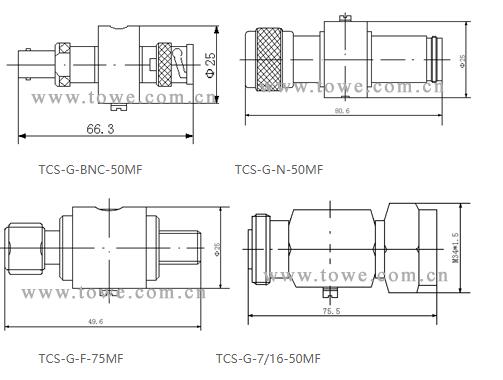

产品外形尺寸图

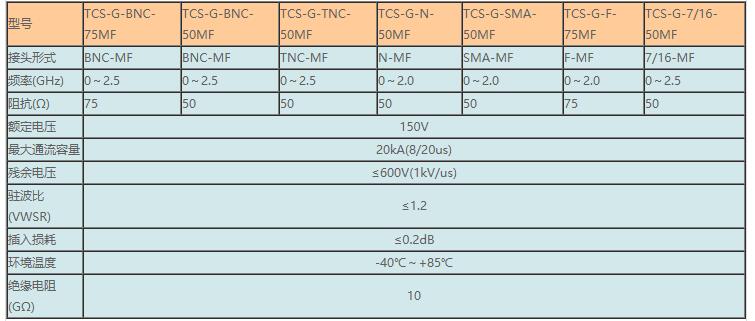

产品技术参数

产品应用与维护

产品应用

　　TCS系列同轴天馈电涌保护器串联在天馈线路中，可安装在雷电保护分区的LPZ0-2界面或更高的界面,广泛应用于各类通信基站、卫星通信、无线通信、导航、雷达等领域，防护通讯设备免遭雷击和电涌破坏。通常情况下用于宽带保护并可具备馈电功能，选择合适的TCS-G系列同轴天馈电涌保护器应注意以下三点：
　　特性阻抗匹配：天馈线系统的特性阻抗分为50欧姆和75欧姆两种，选择同轴天馈电涌保护器时，两者的特性阻抗应匹配
　　使用频率得当：同轴天馈电涌保护器的频率范围应包含馈线系统的工作频率
　　接口类型相同：同轴天馈电涌保护器的接口类型应和被保护设备的馈线接口类型相同，同时注意公母配合

产品安装
1、为了可靠地防止雷电袭击，可以在天线输出端和被保护设备输入端各串接一个天馈电涌保护器，最适宜安装在线路入口端和敏感设备附近。在雷电较少的地区,天线不带放大器的情况下，也可以只用一个。安装时接口类型应匹配，如不匹配，可以选择同轴转接器来进行接口转换。安装方式为串联方式，两端的射频同轴电缆连接器一定要拧紧，保证接头良好密封，在户外使用必须注意防水，切不可让雨水浸入其内部造成腐蚀损坏。
2、同轴天馈电涌保护器的有效性很大程度上取决于它的安装，特别是它与接地网的联接。以下几点必须严格遵守：
◆等电位连接：所有安装的保护器必须连接在单一接地点（或接地网）上
◆优化电涌保护器与接地网的联接：为把电涌引起的残压降到最低，接地网的接线必须要尽量短（少于50cm)，接地导线横截面要尽量大（最小6mm2),另一端与防雷系统接地母线可靠连接，可以选用“直通式”安装（使用法兰盘直接安装在接地盘上）
◆保护器安装位置：最适合安装在线路入口端和敏感设备附近

产品维护
　　正确安装后，可稳定地长期工作，本产品无需特别维护。当系统工作出现故障时，可拆除电涌保护器后再检查，若系统恢复正常，则说明电涌保护器已经损坏，可能的原因是其内部放电管被破坏，应必须立即更换。有条件者可定期检查天馈电涌保护器的标称导通电压是否符合指标要求，若不符合则必须更换。
