TTS KRONE LSA系列电信通讯线路电涌保护器

TTS KRONE LSA系列电信通讯线路电涌保护器

产品介绍


产品相关型号

  TTS-KRONE-LSA1 TTS-KRONE-LSA10

   LSA-Plus是专门应用于多线通信系统的粗保护器,应用于用于雷击区域LPZ0- LPZ1分区界面。例如在测量和控制工程中、在电话交换系统中,对十对线KRONE配线系统的保护只需要一个保护器(基本保护)LSA10就可以,模块LSA1提供一对线的保护,其最大通流量可达10kA。特别适用于模拟电话交换和ISDN网络系统。LSA-Plus的保护电路是由强有力的EPCOS三极气体放电管组成。

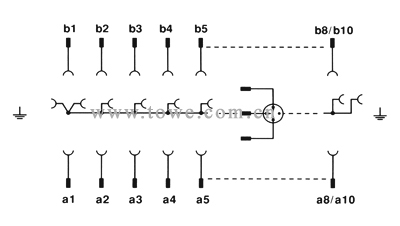

产品原理图

产品参数

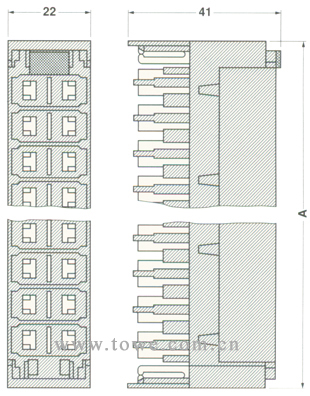

产品外形尺寸图


LSA1 尺寸图


LSA10 尺寸图

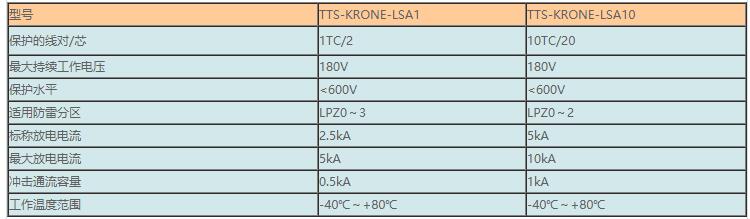

产品技术参数


产品应用与维护


产品应用

   LSA-Plus是专门应用于多线通信系统的粗保护器,应用于用于雷击区域LPZ0- LPZ1分区界面。专门用于采用KORNE110配线系统中数据通讯线路、遥测线路的雷电防护,可保护1对或10对电话线或其他信号线。例如在测量和控制工程中、在电话交换系统中,对十对线KRONE配线系统的保护只需要一个保护器(基本保护)LSA10就可以,模块LSA1提供一对线的保护,其最大通流量可达10kA。特别适用于模拟电话交换和ISDN网络系统。

产品安装
  应用于用于雷击区域LPZ0- LPZ1分区界面,LSA的连接线或绝缘皮通过咬紧装置简单地固定到安装KRONE支架上,使用LSA-Plug工具,将通讯线路卡接到底座上,可方便地串联接入线路当中。电涌保护器尽量靠近被保护设备安装,接地通过配线架系统接地,路径应尽可能短,长度不要超过1.5米。

产品维护

  应定期检查电涌保护器的工作情况,如果发现因为电涌保护器的原因引起系统传输性能的降低或信号中断,提示用户保护电路已失效,保护器对安装在它下游的电子设备失去保护作用,用户须立即更换保护器。

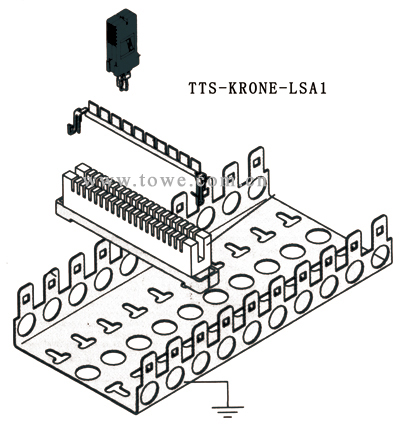

LSA1 安装示意图

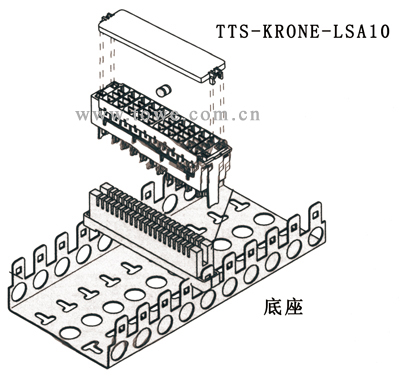

LSA10 安装示意图
