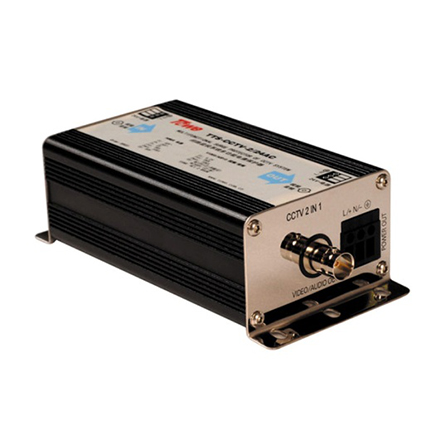

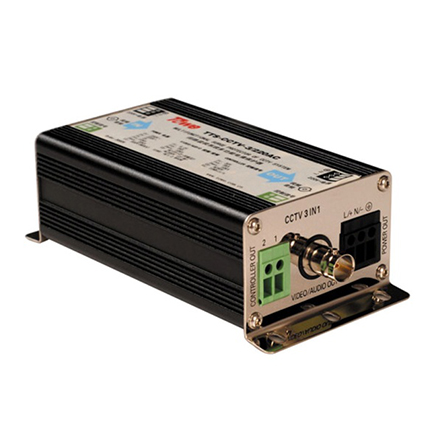

TTS-CCTV系列闭路监视系统电涌保护器

TTS-CCTV系列闭路监视系统电涌保护器

TTS-CCTV系列闭路监视系统电涌保护器

TTS-CCTV系列闭路监视系统电涌保护器

产品介绍



  产品采用先进的电涌防护技术和一流的雷电保护器件精心制成,为监控摄像机提供高能初级保护和低能量的精细保护,从而有效地吸收和转移雷击和电涌产生的能量冲击,并通过接地电缆将能量引入大地,保护摄像机不受侵害。TTS-CCTV系列闭路监视系统多功能电涌保护器具有多种电源工作电压选择,可满足闭路监视系统多种前端设备电源工作电压需求。多功能一体化设计,降低保护成本和安装难度,减少安装空间,大大提升了对摄像机的综合保护效果。

   ◎ 多功能浪涌过电压保护,2合1 或 3合1 设计
   ◎ 放电电流10kA-20kA
   ◎ 多种工作电压选择:12DC、24AC、24DC、220AC
   ◎ 低损耗
   ◎ 高速反应
   ◎ 电源防雷失效LED指示

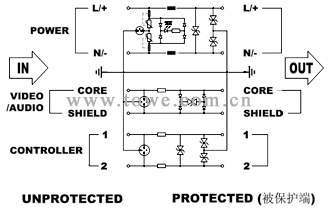

原理图

  TTS-CCTV系列闭路监视系统多功能电涌保护器命名方式
   TTS-CCTV-3/220AC
  说明:
  TTS:TOWE系列信号电涌保护器
  CCTV:监控摄像机保护
  3:保护功能数,3:三合一,2:二合一
  220AC:电源工作电压

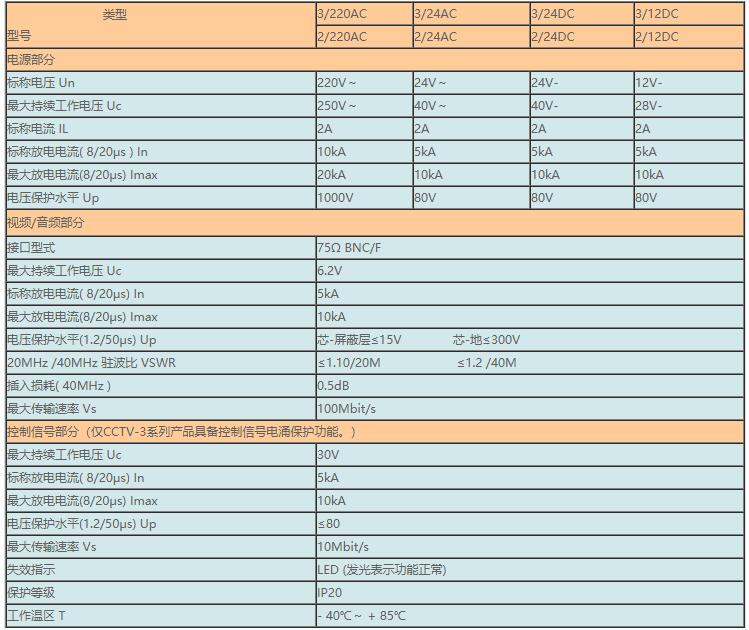

产品参数

产品应用与维护


产品应用


  专门用于闭路监视系统前端设备的雷电综合防护,可分别对摄像机、云台、解码器等前端设备的电源、视频/音频信号以及控制信号进行保护。带云台的摄像机防护采用TTS-CCTV-3/×××三合一产品,不带云台的摄像机防护采用TTS-CCTV-2/×××二合一产品,根据摄像机工作电压选择相应产品。

产品安装

  产品可安装在雷电保护分区的LPZ1-2界面或更高的界面, 为监控摄像机提供防护。视频接口为BNC,电源、控制线为接线柱卡接式,可将产品非常方便地串接在摄像机前端。安装时应区分电源、控制线接口,注意进出电涌保护器的线缆应分开走线,以免出现电涌的二次耦合。
通过接地导线进行等电位连接,安装时应尽量靠近被保护设备,并用最短接地路径。

产品维护

  应定期检查电涌保护器的工作情况,正确安装后,可稳定地长期工作,所有产品全部具备劣化指示功能,当CCTV面板指示灯熄灭时表示电涌保护器已失去防雷功能,应及时维护和更换产品,以免摄像机遭受雷击破坏。

三合一接线图

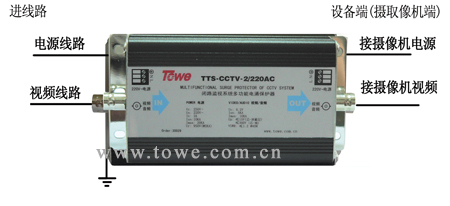

二合一接线图

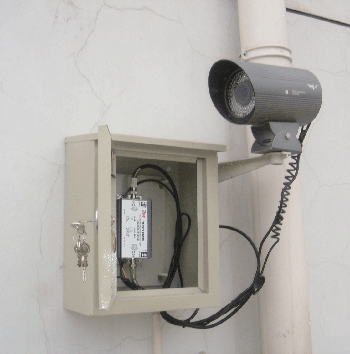

工程安装示图
