产品介绍


产品相关型号

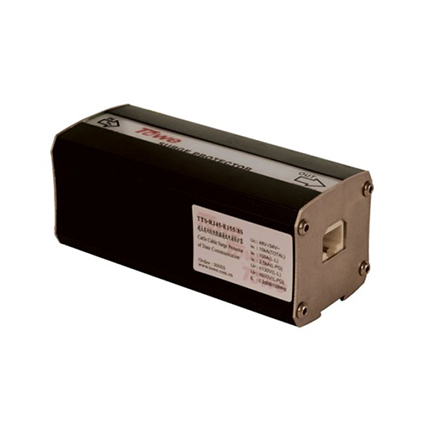

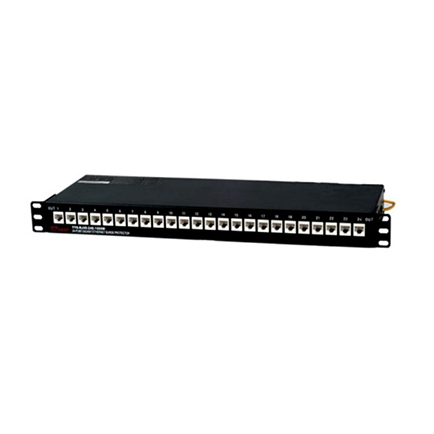

  TTS-RJ45-E155/8S TTS-RJ45-24E-600M TTS-RJ45-16E-600M TTS-RJ45-8E-600M

  依据TIA/EIA 568B-1和ISO/IEC 11801标准设计,是超五类线缆以太网络结构布线系统及其他类似应用系统理想的电涌保护器。为数据线路提供高能粗级保护和低能量的精细保护,使敏感电子设备不受侵害。产品具有良好的频率传输特性、较高的通流量和极快的响应速度,可广泛应用于办公和工业场所超五类以太网网络综合布线及类似用途的数据通讯系统中。产品的接口形式为标准RJ45接口,保护线路 1/2,3/6,4/5,7/8,即插即用,安装维护极为便捷。

  ◎ 网络线路浪涌过电压保护
  ◎ 放电电流10kA
  ◎ 高速反应
  ◎ 限制电压低

  ◎ RJ45 两端水晶插座
  ◎ 传输速率可达155M
  ◎ 两级对地雷电泄放电路

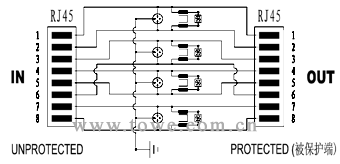

TTS-RJ45-E155/8S原理图

产品参数


产品外形尺寸

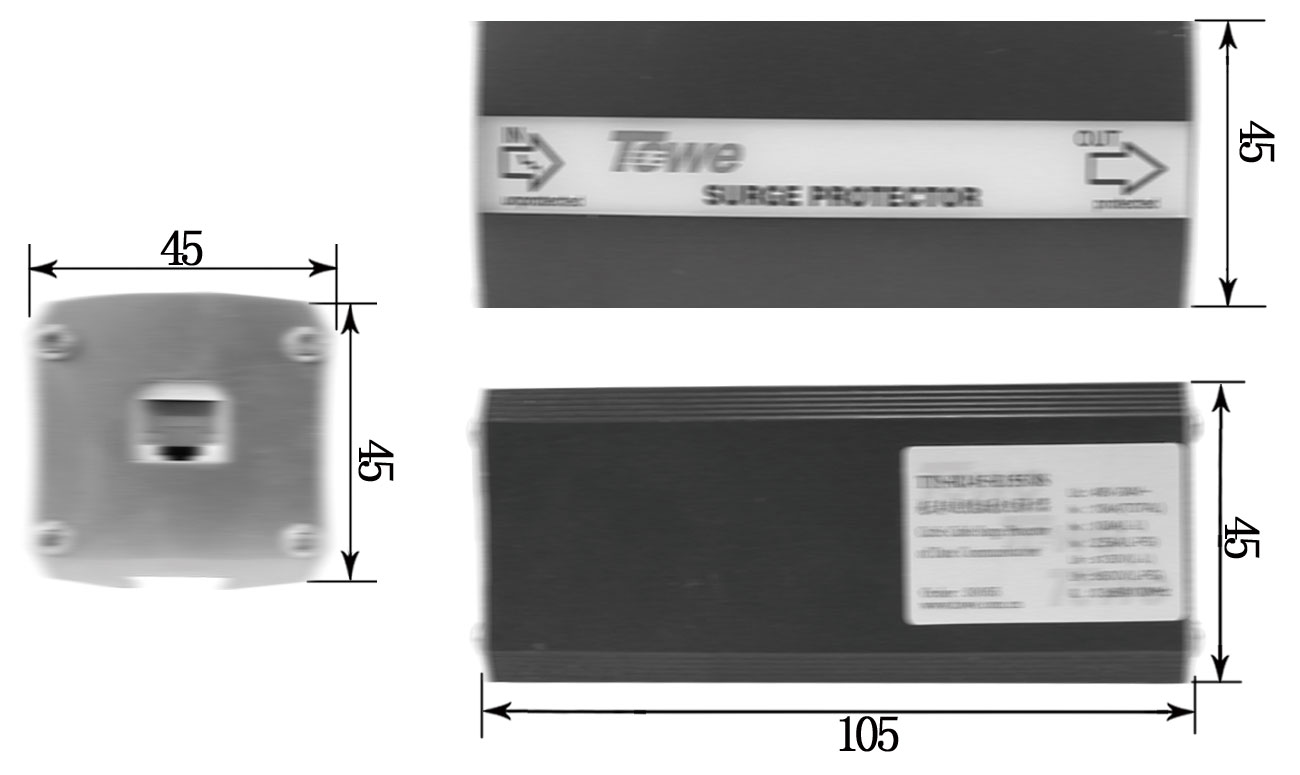

  TTS-RJ45-E155/8S尺寸图

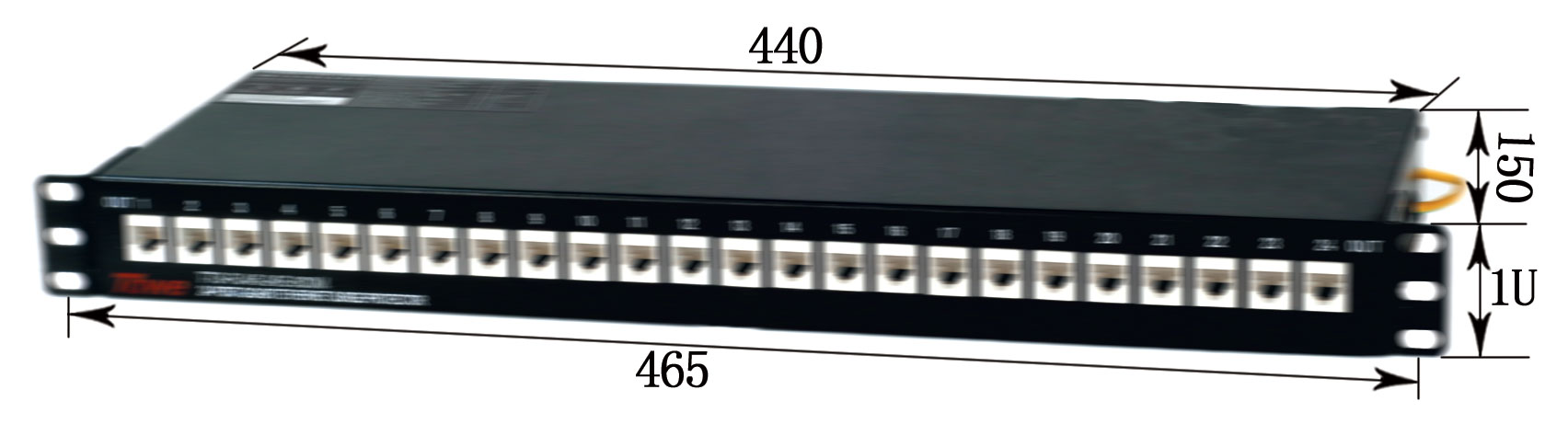

 RJ45-16/24E-600M尺寸图

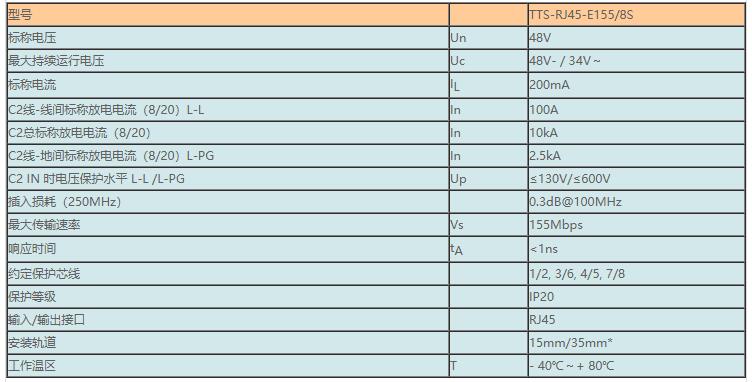

产品技术参数

产品应用与维护


产品应用


      TTS-RJ45-E155/8S可对一条CAT5/CAT5e以太网标准双绞线电缆提供8线全保护,适用于保护单台计算机或服务器。RJ45-8E、16E、24E可分别保护8路、16路和24路155M超五类以太网标准双绞线,适用于布线标准为CAT3、CAT5、CAT5e系统的SWITCH、HUB、ROUTER和计算机等网络设备的雷击或其他电涌保护。应用于雷击区域LPZ1- LPZ2分区界面,8线全保护。TTS-RJ45-E155/8S可保护一条155M超五类以太网标准双绞线电缆,RJ45-8E、16E、24E可分别保护8路、16路和24路155M超五类以太网标准双绞线。

产品安装


  集成多级电涌保护,可用于雷击区域LPZ1- LPZ2分区界面,带有安装附件电缆,可方便地串联接入线路当中,安装时注意线缆进出方向,有“IN”和“OUT”标志。“IN”始终为非保护侧,并指示过电压可能产生的方向、保护侧“OUT”指向被保护区域或设备,通过接地导线进行等电位连接,安装时应尽量靠近被保护设备,并用最短接地路径。接地路径应尽可能短,长度不要超过1.5米。TTS-RJ45-E155/8S可方便安装在15/35mm标准导轨上, RJ45-8E、16E、24E可方便安装于19英寸标准机柜,只占用1U空间。安装时注意进出电涌保护器的线缆应分开走线,以免出现电涌的二次耦合。在安装时还需要确认通信设备使用的通信引脚与电涌保护器的保护脚是否匹配,否则要在接口处更改接线即跳线。

产品维护


  应定期检查电涌保护器的工作情况,如果发现因为电涌保护器的原因引起系统传输性能的降低或信号中断,提示用户保护电路已失效,保护器对安装在它下游的电子设备失去保护作用,用户须立即更换保护器。

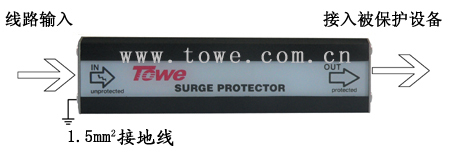

RJ45-E155/8S接线图

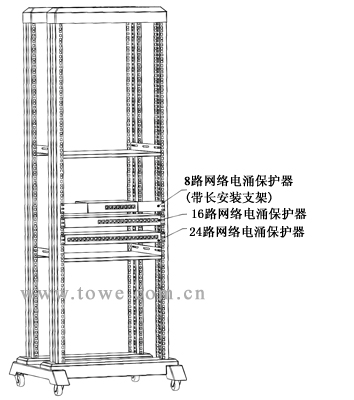

TTS-RJ45-8E/16E/24E网络电涌保护器19英寸机柜安装图
