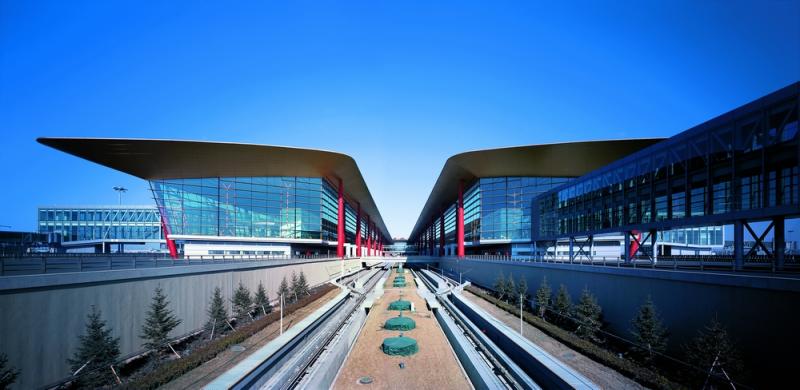

北京首都国际机场


背景概况

从1978年至2014年,北京首都国际机场年旅客吞吐量由103万人次增长到8612.83万人次,位居亚洲第1位、全球第2位。  2016年12月14日,机场年旅客吞吐量正式突破9000万人次大关。 2016年,北京首都国际机场旅客吞吐量9439.35万人次,同比增长5%;货邮吞吐量194.32万吨,同比增长2.8%;起降架次60.6万架次,同比增长2.7%;分别位居中国第1、第2、第1位。


具体需求

1、 北京首都国际机场作为中国三大门户复合枢纽之一,其客流量很大大,作为世界超大型机场,拥有完善的客户服务平台,各类平台的运行需要稳定的电力供应,现有低压配电系统内部装设的防雷击电磁脉冲措施已严重老化;

2、整个机场分布着一定数量的视频监控及摄像装置,部分直接暴露在直击雷雷击范围内,其信号传输线路未采取相应的屏蔽措施。


设计方案

编号

产品名称

型号

安装位置

1

电源一级电涌保护器

TPS B50 Pro 4P

总配电机房电源(1组)

2

电源二级电涌保护器

TPS C40 4P

各分配电电源柜(6组)

3

电源三级电涌保护器

TPS D10 JF

用电设备前端(12组)

4

机房等电位

铜排、铜带

机房静电地板下

5

信号线电涌保护器

TCS-CoaxB-TV/S

室外摄像头



实施效果评估

北京首都国际机场低压配电系统内设置的电涌保护器为雷雨天气的正常运行提供了保障,大楼外部监控摄像装置在信号传输线路加装适配浪涌保护器的保护下运行正常,与内部信号信息处理系统的传输线路信号传输正常,未出现因雷电安全引发的事故。
