产品介绍


产品相关型号

      TPS C40 1P+N,TPS C40 2P, TPS C40 3P+N,TPS C40 4P, TPS C40 3P

    TPS C40系列低压配电系统电涌保护器专为抑制低压电气装置中的浪涌而设计,是一种具有模块化组合功能的电涌保护器件,并能保护安装在它下游的电气装置和设备(如EDP系统、通讯系统等)免遭由于开关动作、静电泄放、感应雷击或直接雷击所产生的浪涌危害,每位最大放电电流可达40KA,用于低压配电系统的第二级保护。
  TPS C40可用于雷击区域的LPZ 1-2区域或更高界面,一般用于建筑物的分配电箱或用于UPS进线端为第二级(C)过压保护器。
  以上依据IEC 61643-1和GB18802.1-2002 选用。产品主要特点:
◎ 通流量大、残压低、响应速度快、无续流
◎ 内置热脱扣装置,使保护器因过热、击穿失效时能自动断开
◎ 标准35MM导轨安装的模块化设计,非常便于安装和维护
◎ 窗口颜色显示工作状态,绿色为正常,红色指示产品故障
◎ 可选择附带遥信端子,便于远程报警控制

产品参数

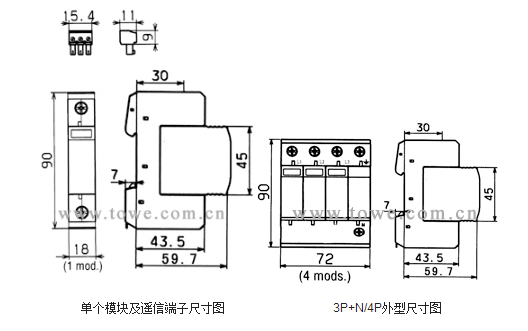

产品外形尺寸图

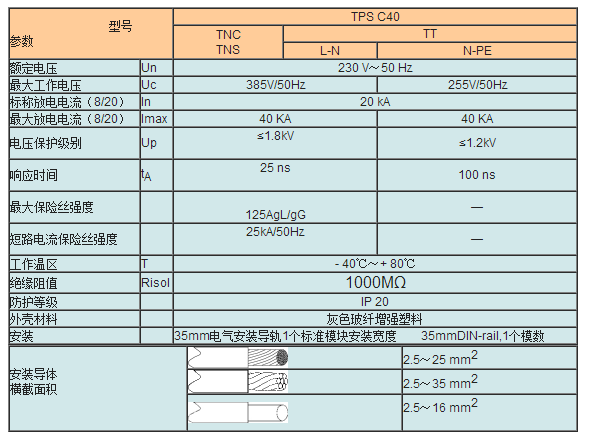

产品技术参数


产品应用与维护


产品应用

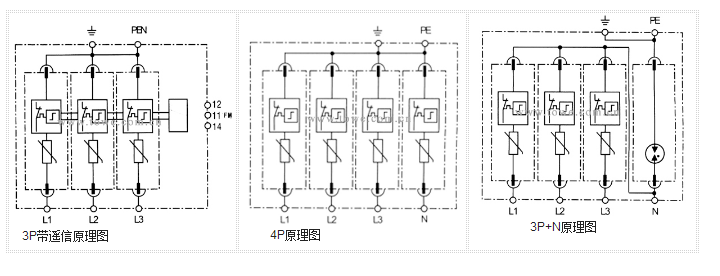

        TPS C40用于雷击区域的LPZ 1-2区域或更高界面,一般用于建筑物的分配电箱或用于UPS进线端为第二级(C)过压保护器。通过选用一种或两种模块可构成2P、3P、4P、1P+N、3P+N等组合,实现对TT、IT、TN-S、TN-C和TN-C-S供电系统提供电涌过电压保护。


产品安装
       通常安装于分配电箱处,使电源相线(L)、零线(N)分别接入电涌保护器相应接线端子,保证牢固及可靠,将电涌保护器接地端与地线作良好电气连接。


产品维护
         应定期检查电涌保护器的工作情况,如保护器劣化指示窗口变红或其前端空开、熔断器跳开时,应及时维护或更换模块。

电涌保护器配备可热插拔模块,便于维护和更换

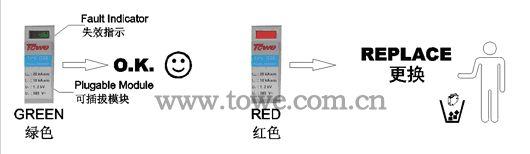

电涌保护器模块失效更换

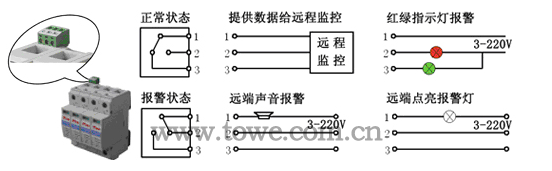

电源电涌保护器报警遥信端子及使用
