TWCR3000I 型钳形接地电阻表（具备泄漏电流测试功能）

产品介绍产品参数产品应用与维护

产品介绍

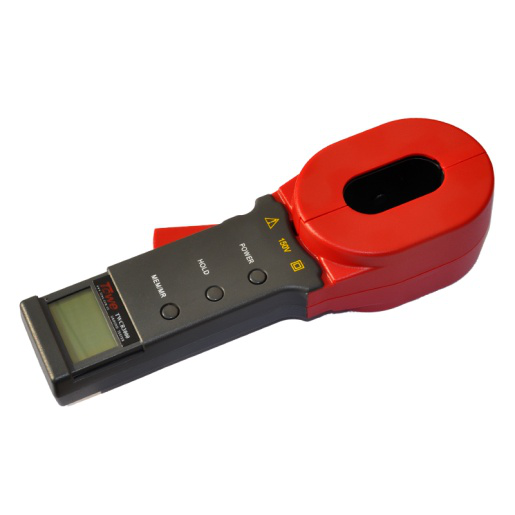

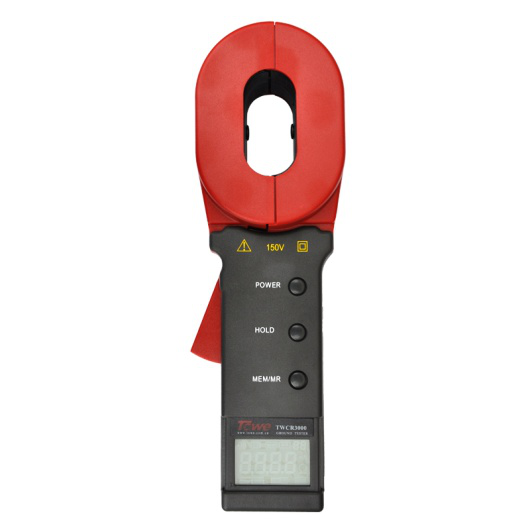

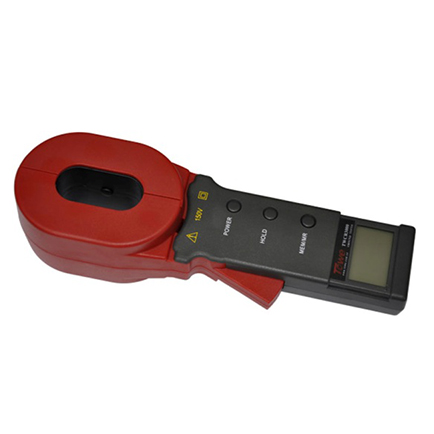

　　TWCR3000 型钳形接地电阻表是传统接地电阻测量技术的重大突破，广泛应用于电力、电信、气象、油田、建筑及工业电器设备的接地电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。

产品装箱清单：

　　钳形接地电阻仪一件

　　测试环一件

　　5号干电池四件

　　仪表箱一件

　　使用说明书一件

　　合格证一件

产品参数

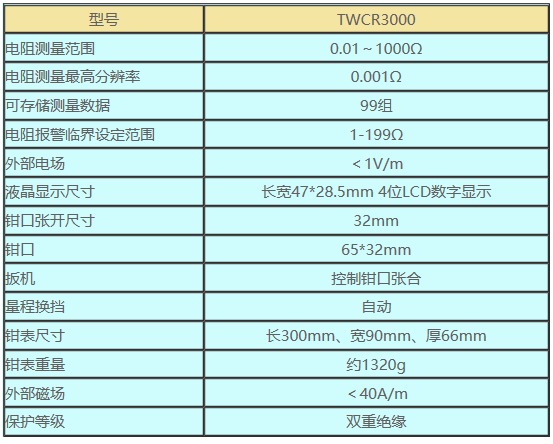

产品技术参数：

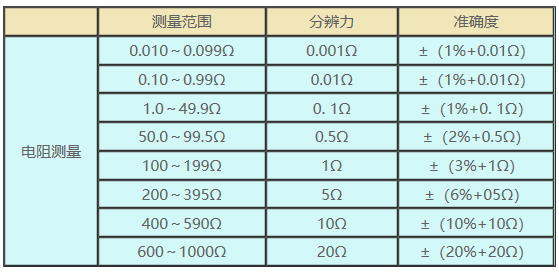

量限及准确度

产品应用与维护

TWCR3000 型钳形接地电阻表广泛应用于电力、电信、气象、油田、建筑及工业电器设备的接地电阻测量。

1电力系统的应用
（1）   输电线路杆塔接地电阻的测量
通常输电线路杆塔接地构成多点接地系统，只需用本钳表钳住接地引下线，即可测出该支路的接地电阻阻值。
（2）   变压器中性点接地电阻的测量
变压器中性点接地有二种情形：如有重复接地则构成多点接地系统；如无重复接地按单点接地测量。
（3）   发电厂变电所的应用
钳形接地电阻测试仪可以测试贿赂的接触情况和连接情况。借助一根测试线，可以测量站内装置与地网的连接情况，接地电阻可按单点接地测量。
2.电信系统的应用
（1）楼层机房接地电阻的测量
电信系统的机房往往设在楼房的上层，使用摇表测量非常困难。而用钳形接地电阻测试仪测试则非常方便，用一根测试线连接消防栓和被测接地极（机房内都设有消防栓），然后用钳表测量测试线。
钳表阻值=机房接地电阻+测试线阻值+消防栓接地电阻
如果消防栓接地电阻很小，则机房接地电阻≈钳表阻值-测试线阻值
（2）机房、发射塔接地电阻的测量
机房、发射塔接地通常构成二点接地系统，如下图

如果钳表的测量值小于接地电阻的允许值，那么机房、发射塔的接地电阻都是合格的，如果钳表的测量值大于允许值，请按单点接地进行测量。
3.建筑物防雷接地系统的应用
建筑物的接地极如互相独立，各接地极的接地电阻测量见下图。

4.加油站接地系统的应用
在爆炸性气体环境下，如加油站、油田、油槽等设备必须使用防爆型产品。
根据JJF2-2003《接地式防静电装置检测规范》，加油站主要需测试如下设施的接地电阻及连接电阻。测试时使用的仪器必须满足GB3836-2000《爆炸性气体环境用电设备》的要求。

序号	检测项目	技术要求
1	储油罐接地电阻	≤10Ω
2	装卸点接地电阻	≤10Ω
3	加油机接地电阻	≤4Ω
4	加油机输油软管连接电阻	≤5Ω

（1）储油罐、装卸点接地电阻测量

如上图，在加油站接地系统中，储油罐接地极A与加油机相连接，装卸点接地极C是一个独立的接地极。
再找一个独立的接地极作为辅助接地极B（如自来水管等），按三点法用钳表分别测出R1、R2和R3。
则可计算出：
储油罐接地电阻位RA=
辅助地极接地电阻为：RB=R1-RA
装卸点接地电阻为：RC=R2-RA
注：测R1时BC、AC间不能有导线连接。测R2、R3时类推。
(2) 加油机接地电阻的测量

如上图，找一个与加油机接地极互相独立的接地极，如装卸点接地极等。用测试线将两点连接起来，用钳表测出读数RT。则可计算出：
加油机接地电阻为： R=RT-RC
其中：RT为钳表所测阻值。
RC为装卸点接地电阻
(3) 加油机输油软管连接电阻的测量：

用一根测试线将加油站抢和加油机连接起来。用钳表测出读数RT。则可计算出：
加油机软管连接电阻为：R=RT-RL
其中RT为钳表所测阻值,RL 为测试显得电阻。
