产品介绍

产品相关型号

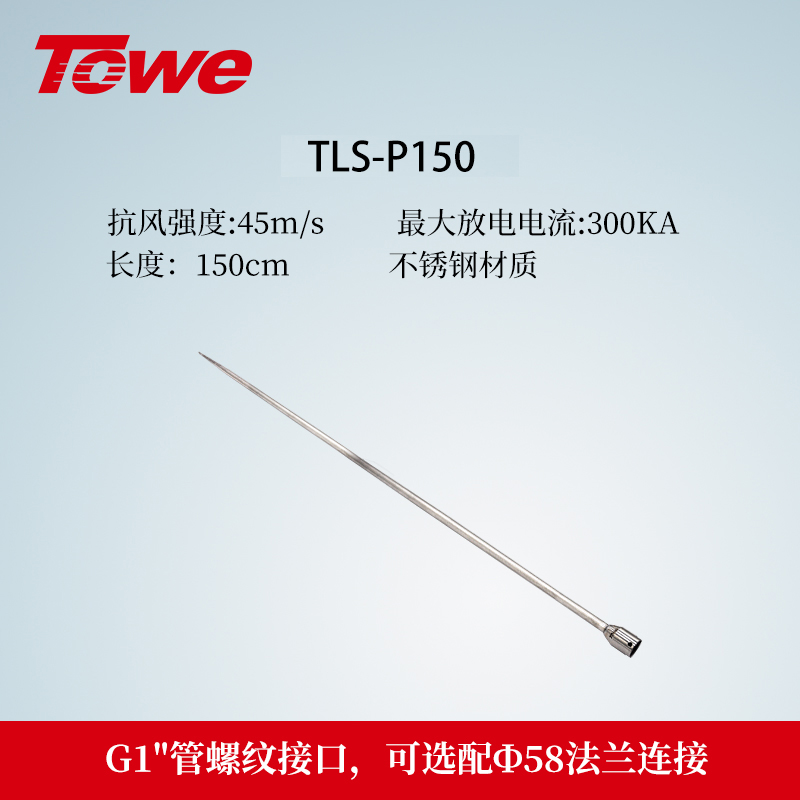

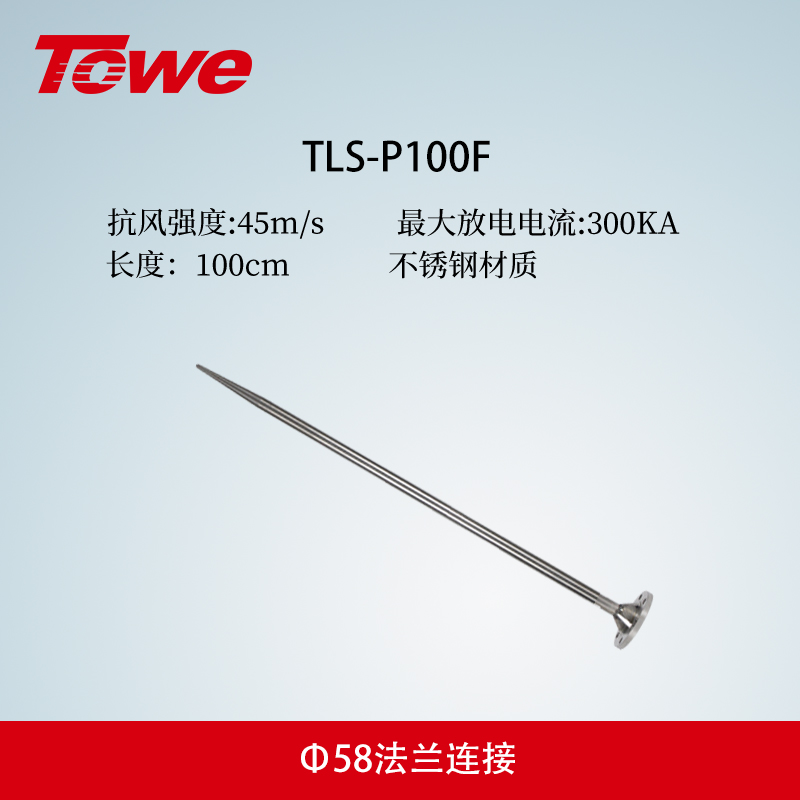

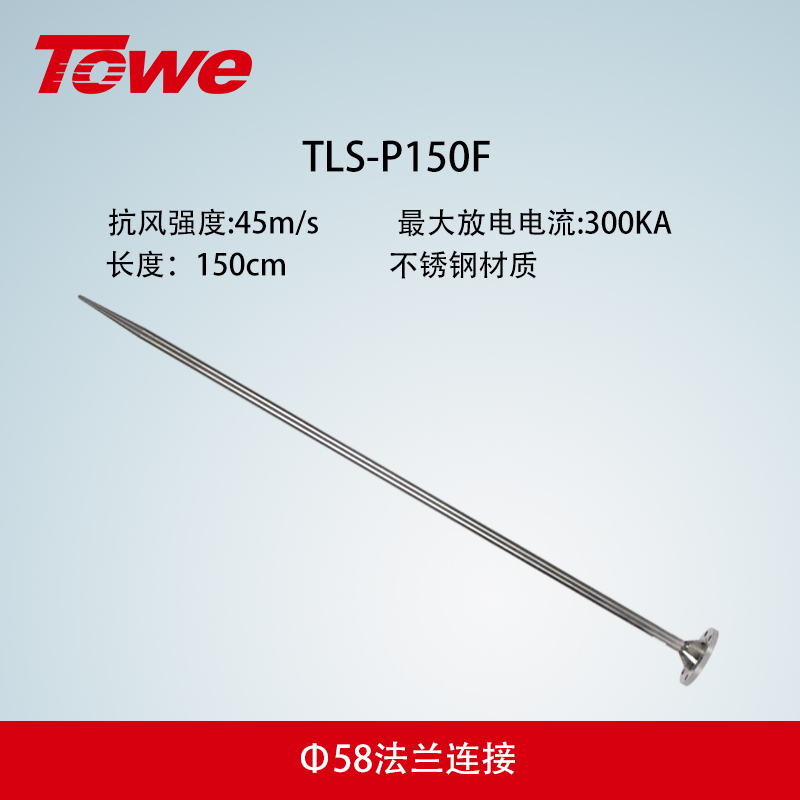

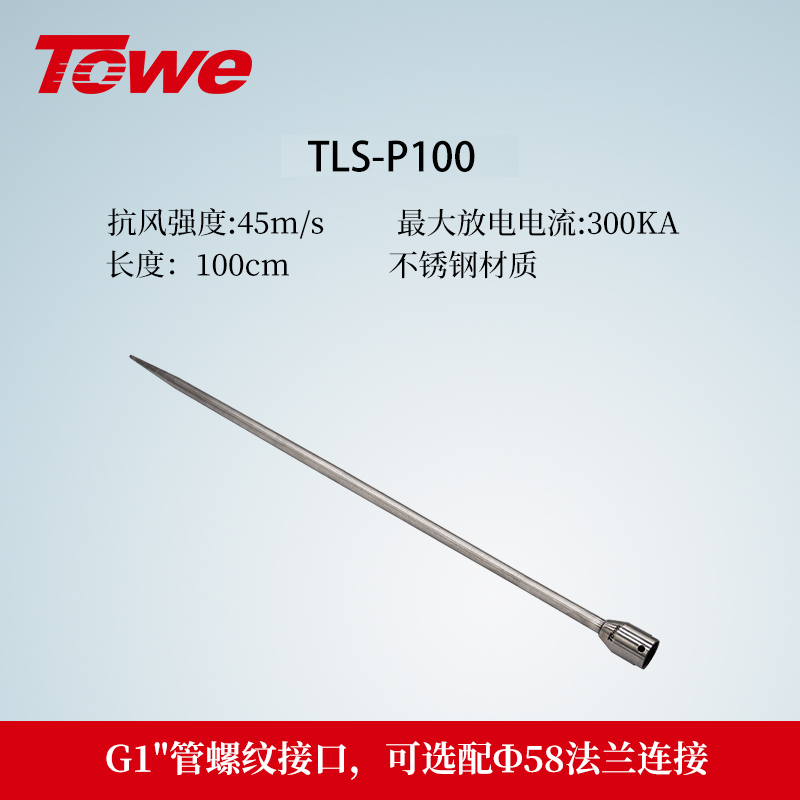

TLS-P100 TLS-P100F TLS-P150 TLS-P150F

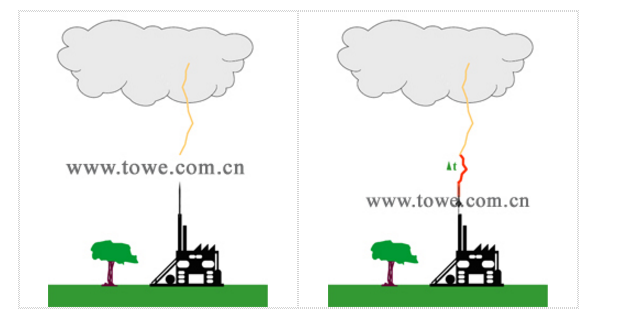

      雷电是不可预知的，长期以来，它严重威胁着人们的生命与财产安全。直接雷击的破坏性更大，每年因直接雷击造成的死亡人数超过5000人，其引起的火灾或其他损失巨大。避雷针是保护建筑物等避免直接雷击的最有效的装置。

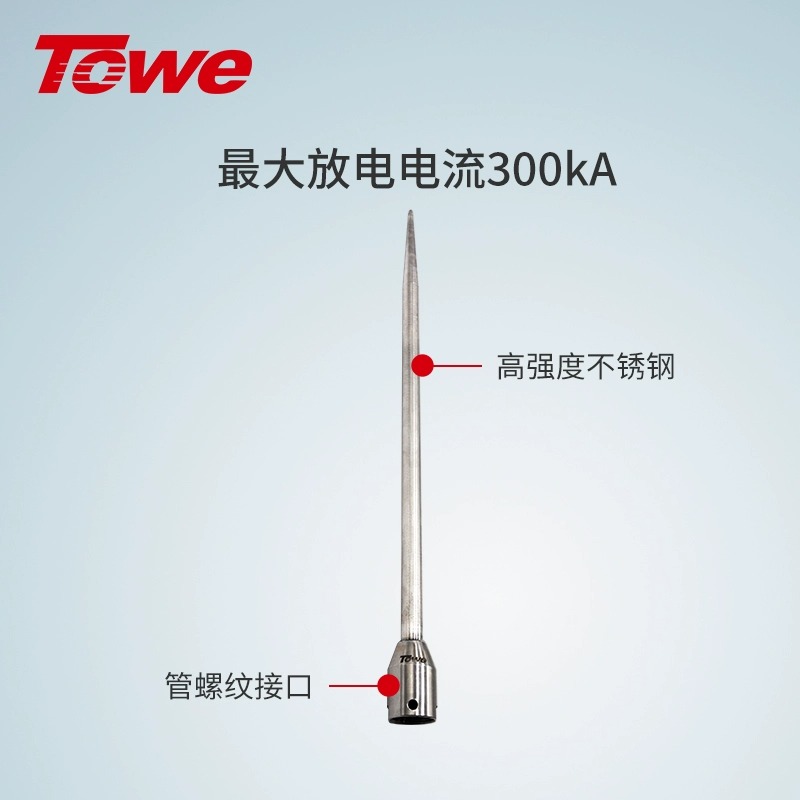

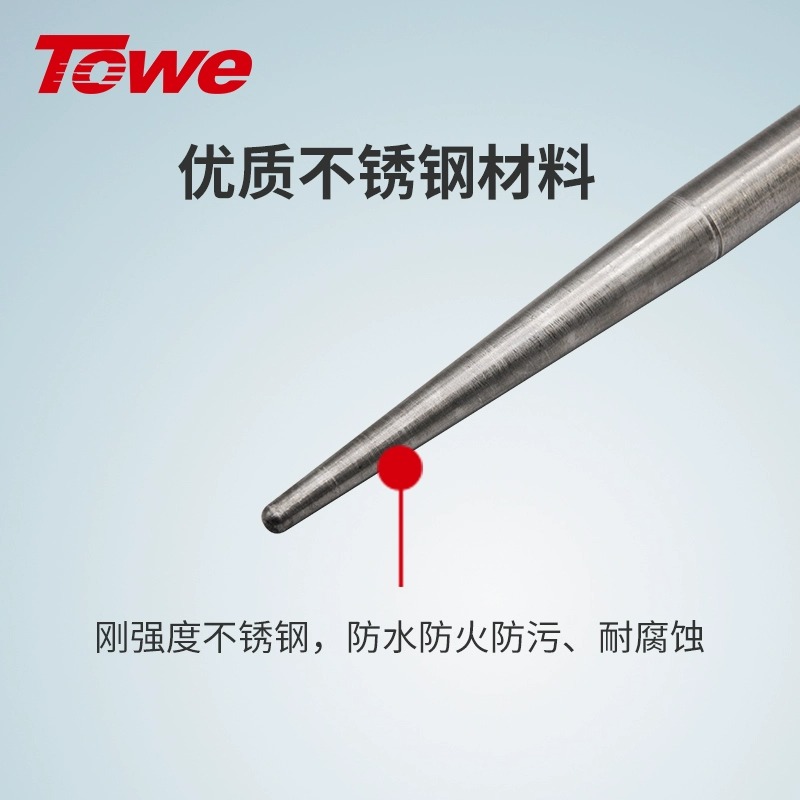

　　TLS系列避雷针是在传统富兰克林型避雷针的基础上依据GB 50057-94 和IEC 61024 标准设计开发的优质接闪器。根据外型和制作工艺分为TLS-P普通单针系列和TLS-Y优化避雷针系列，接闪器采用特殊不锈钢材料制成，可防水、防腐、防污；结构新颖、美观大方，安装方便，使用寿命长。可广泛应用于各类建筑物、露天公共区域、广播通讯设备以及航标灯、铁塔等设施的直击雷防护。

产品参数

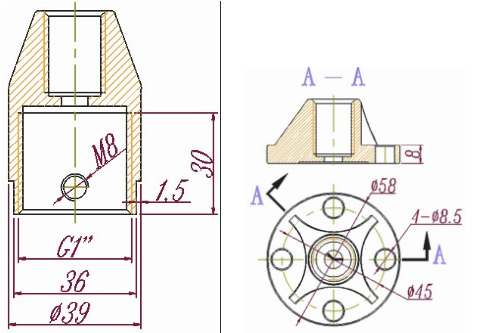

产品外形尺寸图

                                                                   G1″ 管螺纹连接套                                Ф58法兰

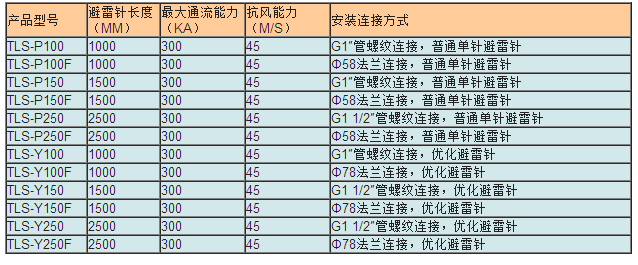

产品技术参数

产品应用与维护

避雷针保护范围计算
　　避雷针的保护范围按新国标GB50057-2010《建筑物防雷设计规范》所描述的滚球法进行计算确定。当保护范围很宽时，可采用多根避雷针。但须保证避雷针针尖至被保护物顶部垂直距离最少2米。
       当避雷针高度h ≤ hr时，单支避雷针保护半径按下面公式进行计算：

      rx —— 避雷针在hx 高度xx′平面上的保护半径(m)；
      hr —— 滚球半径(m)；
      hx —— 被保护物的高度(m)；
      r0 —— 避雷针在地面的保护半径(m)。

滚球半径应根据建筑物防雷类别选取：
      第一类防雷建筑物，hr 30米；
      第二类防雷建筑物，hr 45米；
      第三类防雷建筑物，hr 60米。
      当避雷针高度h > hr时，上式中的h用hr代入进行计算，确定单支避雷针的保护半径。

避雷针的安装
      一、避雷针安装方案的设计必须严格遵循《建筑物防雷设计规范》GB50057-94的强制性规定：
     1、应根据建筑物的重要性、使用性质、发生雷电事故的可能性和后果确定建筑物的防雷类别
     2、根据防雷类别和被保护面积选用一根或数根避雷针
     3、引下线应与建筑物主钢筋电气连结，或按规定做多根引下线
     4、引下线应装设断接卡，并在地面附近按规定做绝缘防护
     5、接地体必须按规定敷设，并达到规定的接地电阻阻值
     6、当用塔杆将避雷针升高时，塔杆的设计和安装必须具备足够的强度和高空抗风能力以及抗腐蚀能力

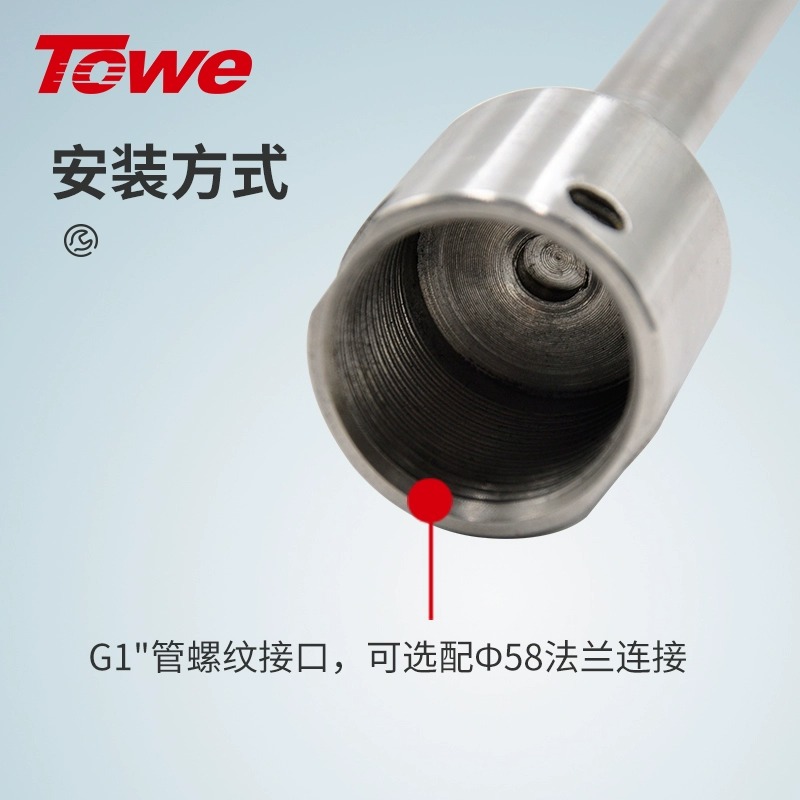

      二、TLS系列避雷针与升高塔杆或安装基座的连接方式有：①Ф58法兰连接；②Ф78法兰连接；③G1″管螺纹连接；④G1 1/2″管螺纹连接。管螺纹连接均带M8X25的止松螺钉及螺母，管螺纹旋入后用止松螺钉锁住管螺纹，再用螺母反锁住止松螺针。
避雷针的运行和维护

　　避雷针投入使用后，应在每年雷雨季节前定期进行检查和维护，确保避雷针正常工作：
      1、确保接地引线完好，焊接牢固可靠；避雷针电气连接部位，导通良好
      2、各连接部位连接牢靠，不允许松动和锈蚀，否则应重新紧固和作防锈处理
      3、定期对避雷针接地电阻进行测试，确保接地电阻符合要求
      4、切忌在雷雨天气进行避雷针的安装、检修
